6. Выверните четыре винта (M2,5x3), которыми дисплей в сборе крепится к корпусу системы [1].

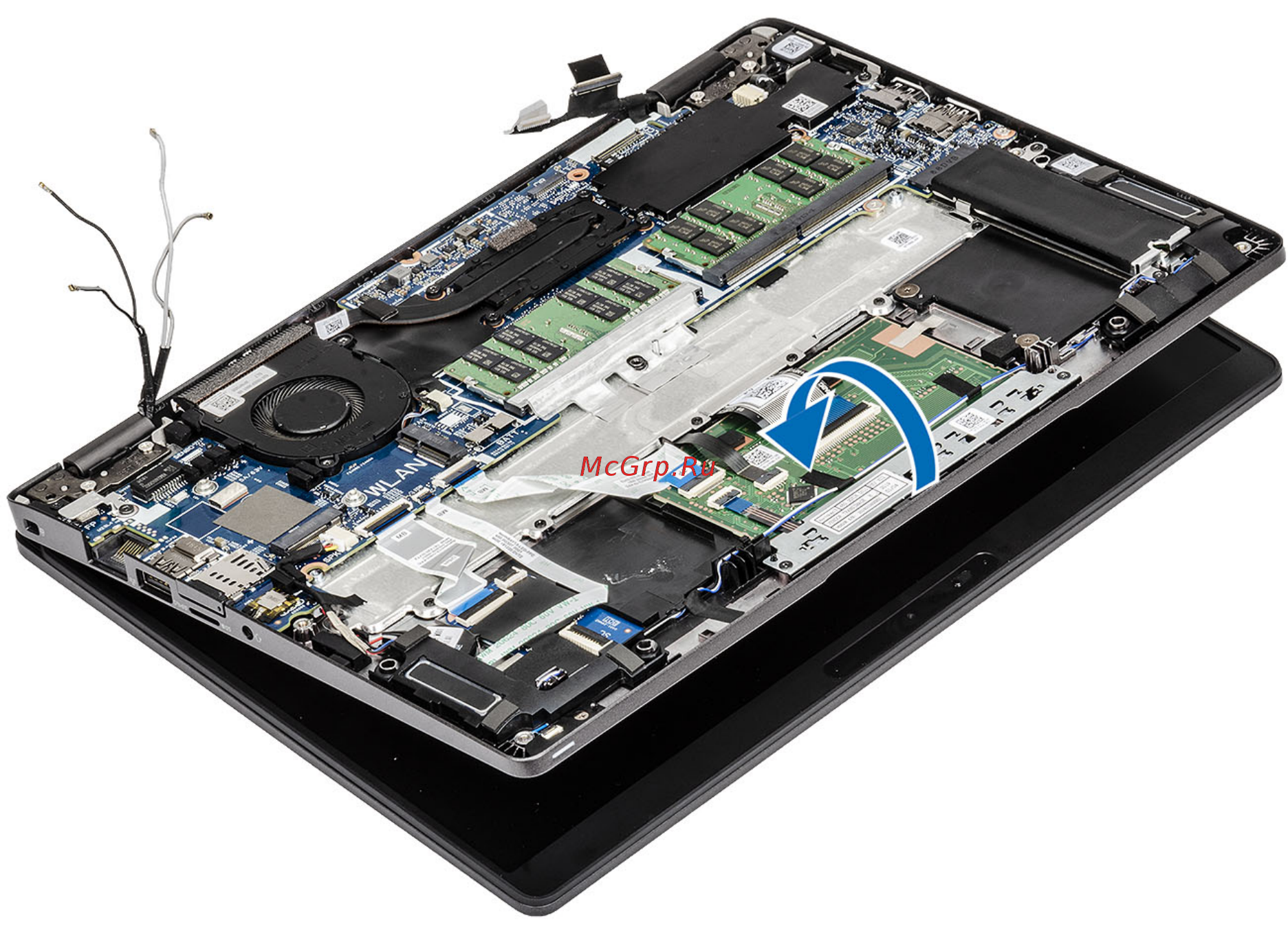

7. Снимите дисплей в сборе с корпуса [2].
80 Разборка и сборка
