Замена расходных материалов / комплектов для обслуживания
- 57 -
2
1
3
4
5
6
7
Рекомендуемая периодичность замены
картриджа фотобарабана
Когда срок службы картриджа фотобарабана подходит к
концу, на панели управления отображается сообщение
[*обозначает определенный цвет] (Подошло время
замены фотобарабана), указывающее на необходимость
подготовить новый картридж фотобарабана. Печать можно
продолжать до отображения сообщения [Замените
фотобарабан], затем печать прекратится.
Заметка
• Между отображением сообщения [Подошло время
замены фотобарабана] и сообщения [Замените
фотобарабан] можно распечатать приблизительно 500
листов. (При печати на бумаге формата A4 в режиме
перекрестной подачи, односторонней печати и печати
трех страниц за один раз).
• Если тонер почти закончился, возобновление печати
недоступно даже с помощью открытия и закрытия
верхней крышки.
Примечание
• Используйте новые картриджи фотобарабана. Если с
момента открытия картриджа прошло более года,
качество печати может снизиться.
• При наличии тонера печать можно продолжить даже
после отображения сообщения [Замените
фотобарабан] : для этого откройте и закройте верхнюю
крышку. Однако качество печати может быть снижено.
Фотобарабан рекомендуется заменить как можно
скорее.
• Если тонер будет зак
анчиваться после отображения
сообщения [Замените фотобарабан], это же
сообщение отобразится повторно после печати менее
500 листов. В зависимости от параметров тонер может
заканчиваться до момента отображения сообщения
[Замените фотобарабан].
• Для печати на конвертах, почтовых открытках, этикетках
и плотной бумаге может использоваться барабан для
цветной печати, даже если выбран параметр полутона.
• Ес
ли в меню Management Setting (Управление
параметрами) для параметра [Настройка
администрирования] > [Установка системы]
(Настройка системы) > [Заканчивается срок службы]
выбран вариант [Отключить], сообщение [Подошло
время замены фотобарабана] отображаться не будет.
• Для оптимальной производительности устройства
используйте оригинальные расходные материалы
Okidata.
• Для получения оптимальных результатов используйте
оригинальные расходные материалы Okidata. В
результате использования расходных материалов
ст
оронних пр
оизводителей могут возникнуть проблемы
или снизиться качество печати. Гарантия или контракт
на обслуживание не распространяются на проблемы,
возникшие в результате использования расходных
материалов сторонних производителей. (Использование
расходных материалов сторонних производителей не
всегда вызывает проблемы, однако в этом случае
следует проявлять осторожность).

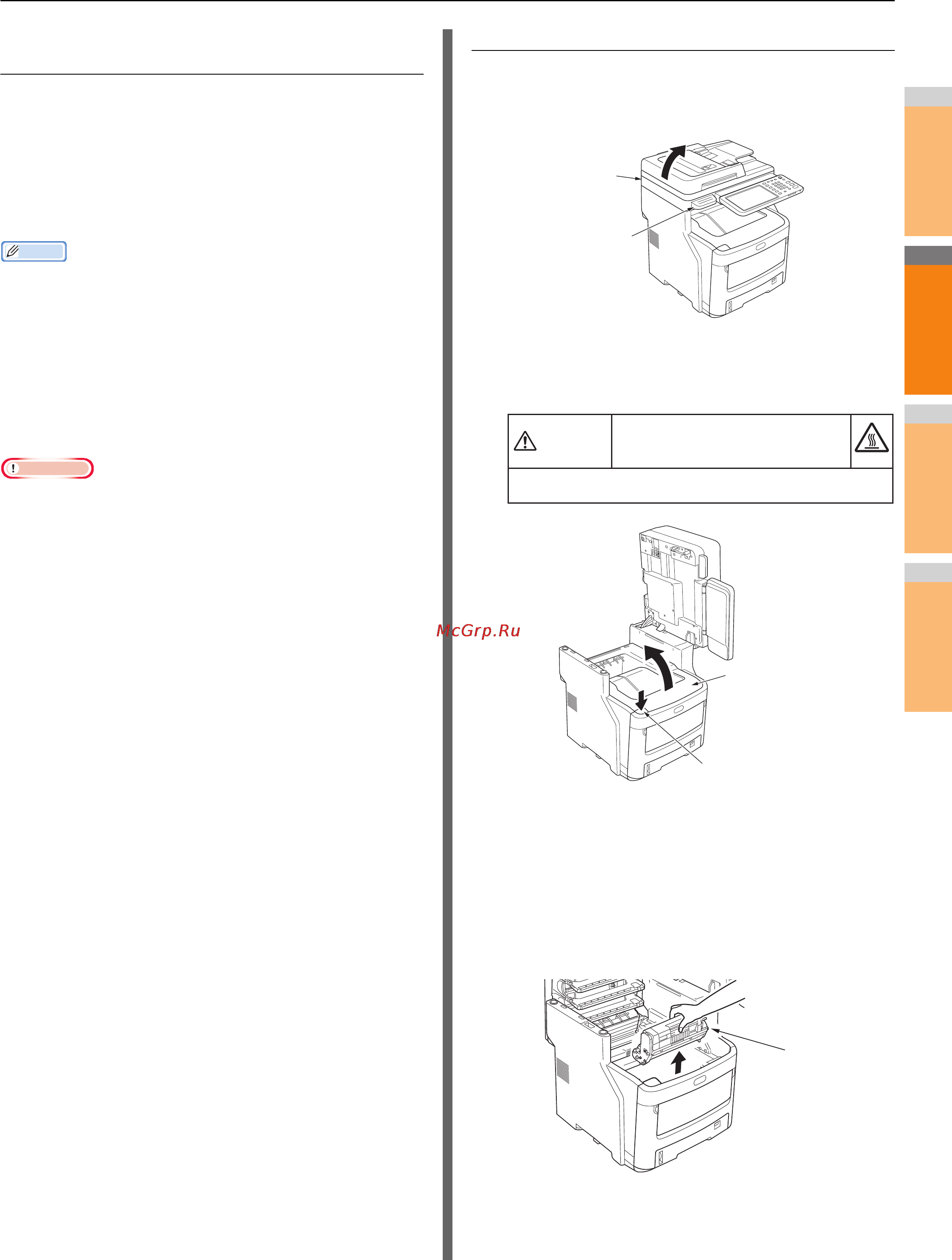

Замена картриджа фотобарабана
1
Возьмитесь за ручку и поднимите
сканер.
2
Нажмите кнопку открытия верхней
крышки, чтобы открыть верхнюю
крышку.
3
Извлеките прежний картридж
фотобарабана.
(1) Определите степень пригодности
картриджа фотобарабана по цвету
наклейки.
(2) Извлеките картридж фотобарабана (с
прикрепленным картриджем тонера).
Сканер
Ручка
Существует опасность получения ожога.
Не дотрагивайтесь до термоблока. Он может быть чрезвычайно горячим.
Внимание
Верхняя крышка
Кнопка открытия верхней
крышки
Картридж
фотобараб
ана
