OKI MC770 [68/78] Очистка ролика подачи
![OKI MC760 [68/78] Очистка ролика подачи](/views2/1073921/page68/bg44.png)
Обслуживание
- 68 -
2
1
3
4
5
6
7
(3) Очистите ролик мягкой влажной тканью.
(4) Верните планшет удержания
документов в исходное положение.
6
Закройте крышку держателя документов.

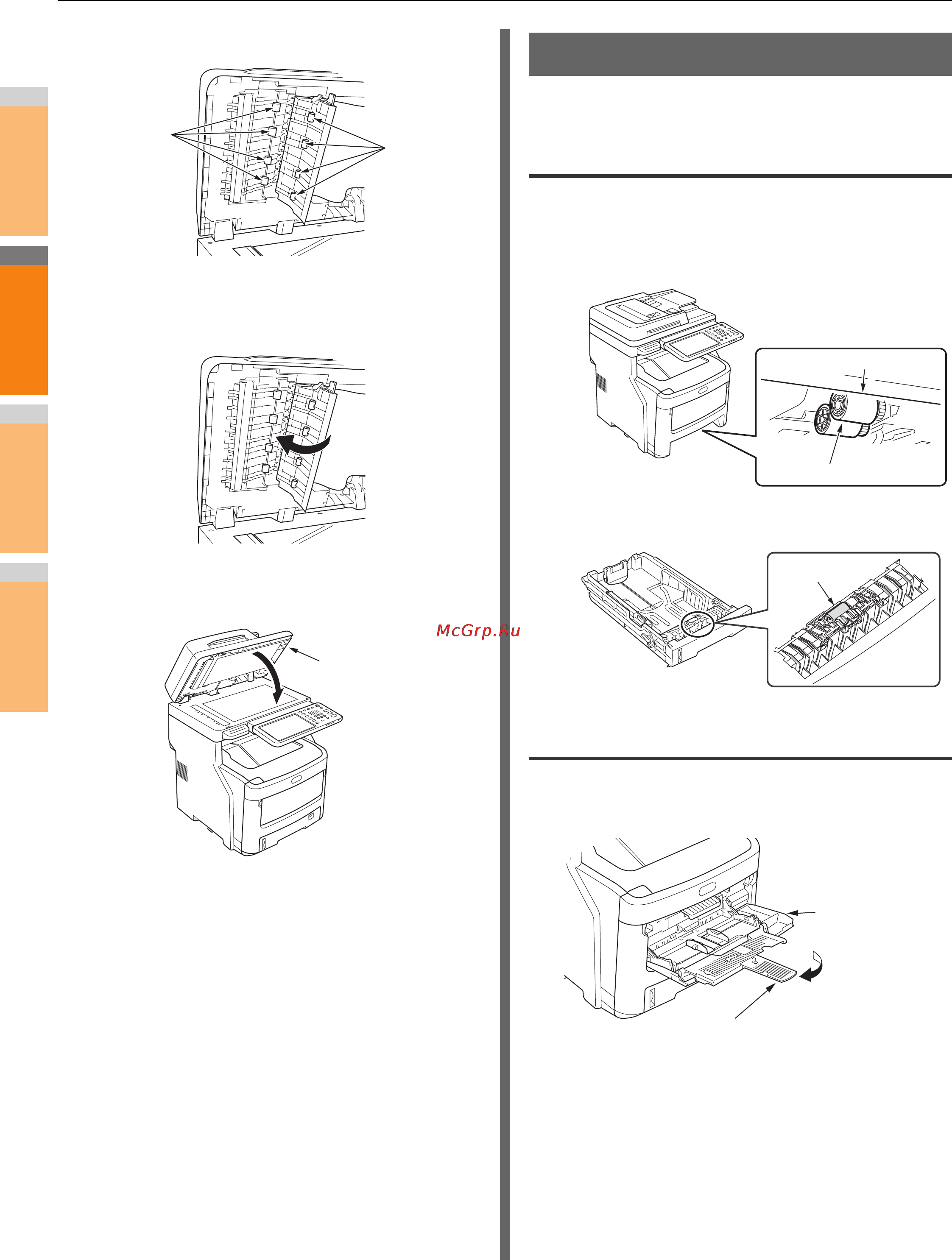

Очистка ролика подачи
При частом возникновении замятия бумаги очистите ролик
подачи и планшет.
Очистка лотка
1
Вытяните лоток для бумаги.
2
Протрите два ролика подачи мягкой
влажной тканью.
3
Протрите ролик мягкой влажной тканью.
Очистка универсального лотка
1
Откройте универсальный лоток и
раскройте подставку для бумаги.
Ролик
Ролик
Крышка
держателя
документов
Ролик подачи
Ролик подачи
Ролик
Подставка для бумаги
Универсальный
лоток
