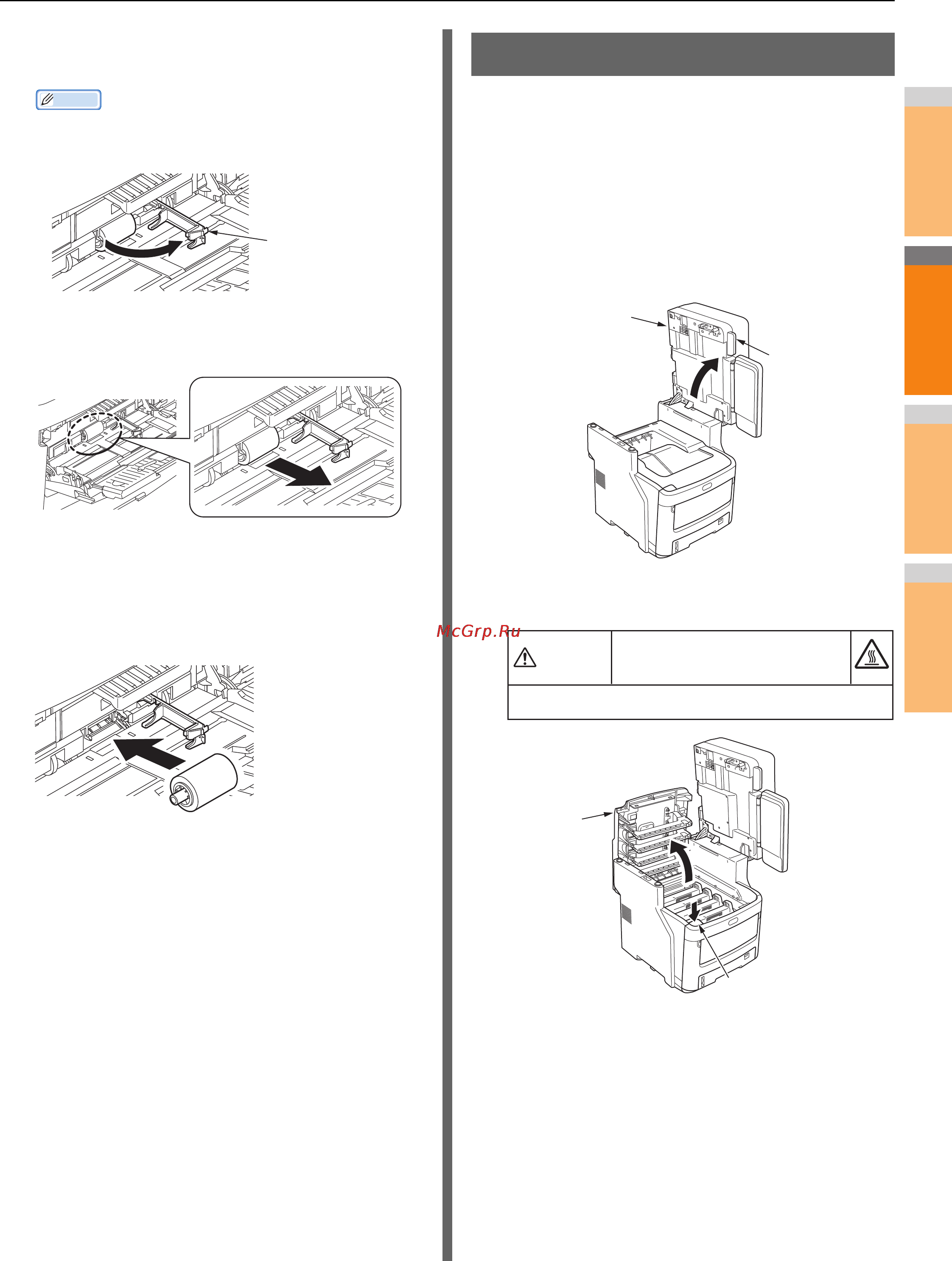

Обслуживание
- 69 -
2
1
3
4
5
6
7
2
Откройте крышку ролика подачи, нажав
на выступ.
Заметка
• Если передняя часть универсального лотка поднята
вверх, перед открытием крышки опустите ее вниз.
3
Извлеките ролик подачи, перекатывая в
направлении наружу.
4
Протрите ролик подачи влажной,
выжатой тканью.
5
Установите ролик подачи и убедитесь,
что он зафиксирован.
6
Закройте крышку ролика подачи.
7
Сложите подставку для бумаги и
закройте универсальный лоток.
Очистка светодиодных головок
Если во время печати появляются белые полосы или
блекнут изображения, а также если символы стали
нечеткими, очистите светодиодные головки.
1
Отключите питание устройства.
Подробную информацию см. в разделе
«Выключение питания» в Руководство по
настройке.
2
Возьмитесь за ручку и поднимите
сканер.
3
Нажмите кнопку верхней крышки, чтобы
открыть верхнюю крышку.
Крышка ролика
подачи
Сканер
Ручка
Существует опасность получения ожога.
Не дотрагивайтесь до термоблока. Он может быть чрезвычайно горячим.
Внимание
Верхняя
крышка
Кнопка верхней
крышки
