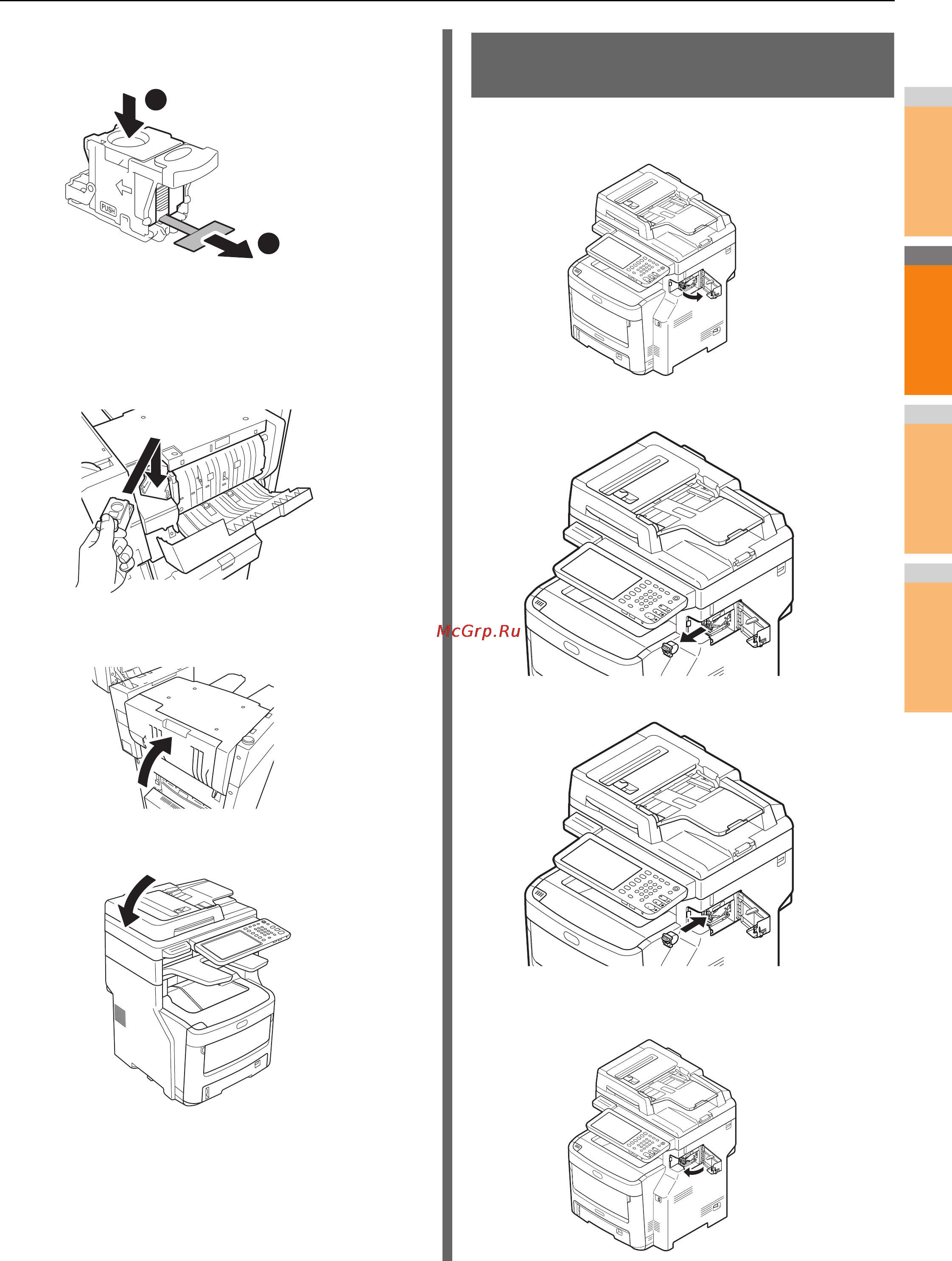

OKI MC770 [65/78] Замена картриджа автономного сшивателя
![OKI MC770 [65/78] Замена картриджа автономного сшивателя](/views2/1073921/page65/bg41.png)
Замена расходных материалов / комплектов для обслуживания
- 65 -
2
1
3
4
5
6
7
7
Надавите и опустите прозрачную
кассету, снимите прокладки.
8
Установите новый картридж.
(1) Извлеките новый блок картриджей из
упаковки.
(2) Установите картридж.
9
Закройте крышку финишера.
10
Верните сканер в исходное положение.
Замена картриджа автономного
сшивателя
1
Откройте крышку автономного
сшивателя.
2
Извлеките пустой картридж.
3
Прикрепите новый картридж.
4
Закройте крышку автономного
сшивателя.
