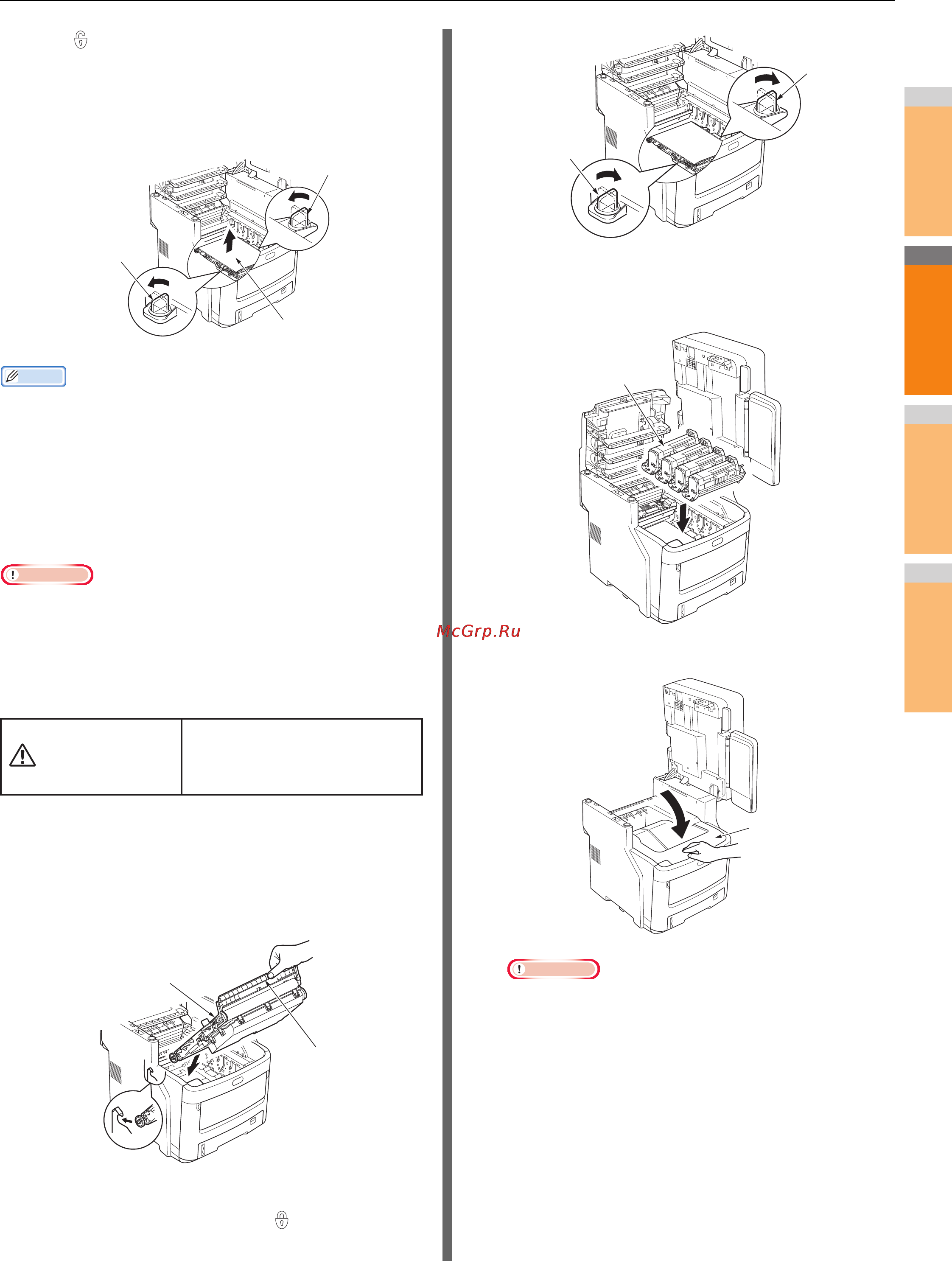

Замена расходных материалов / комплектов для обслуживания
- 63 -
2
1
3
4
5
6
7
(3) Чтобы разблокировать блок ремня,
поверните два синих рычага блокировки
в направлении стрелки. Затем,
удерживая два рычага, извлеките блок
ремня.
Заметка
• Для получения дополнительных сведений о возврате
использованных блоков ремня см. «Сбор
использованных расходных материалов» в разделе
гарантийной поддержки покупателей / обслуживания
продукта / гарантии на продукт. Если вы предпочитаете
не возвращать использованный блок ремня, поместите
его в пластиковый пакет и утилизируйте в соответствии
с местными правилами.
Примечание
• Фотобарабаны (зеленые ролики) очень хрупкие.
Обращайтесь с ними осторожно.
• Не подвергайте картриджи фотобарабана воздействию
прямых солнечных лучей и яркого света (более 1500
люкс). Не подвергайте его воздействию комнатного
освещения более 5 минут.
5
Установите новый блок ремня.
(1) Извлеките новый блок ремня из
упаковки.
(2) Удерживая два синих рычага блока
ремня, установите блок ремня.
(3) Поверните два синих рычага блокировки
в направлении стрелки и убедитесь,
что блок ремня установлен надежно.
(4) Снова установите четыре картриджа
фотобарабана в устройство.
6
Закройте верхнюю крышку.
Примечание
• Если не удается установить картриджи
фотобарабана или закрыть верхнюю крышку
должным образом, проверьте положение двух
синих рычагов блокировки.
Рычаг
блокировки
(синий)
Рычаг
блокировки
(синий)
Блок ремня
Не бросайте использованный
ремень переноса в огонь. Он может
взорваться, что приведет к ожогам.
Предупреждение
Блок
Рычаг (синий)
Рычаг
блокировк
и (синий)
Рычаг
блокировк
и (синий)
Картриджи
фотобарабана
Верхняя
крышка
