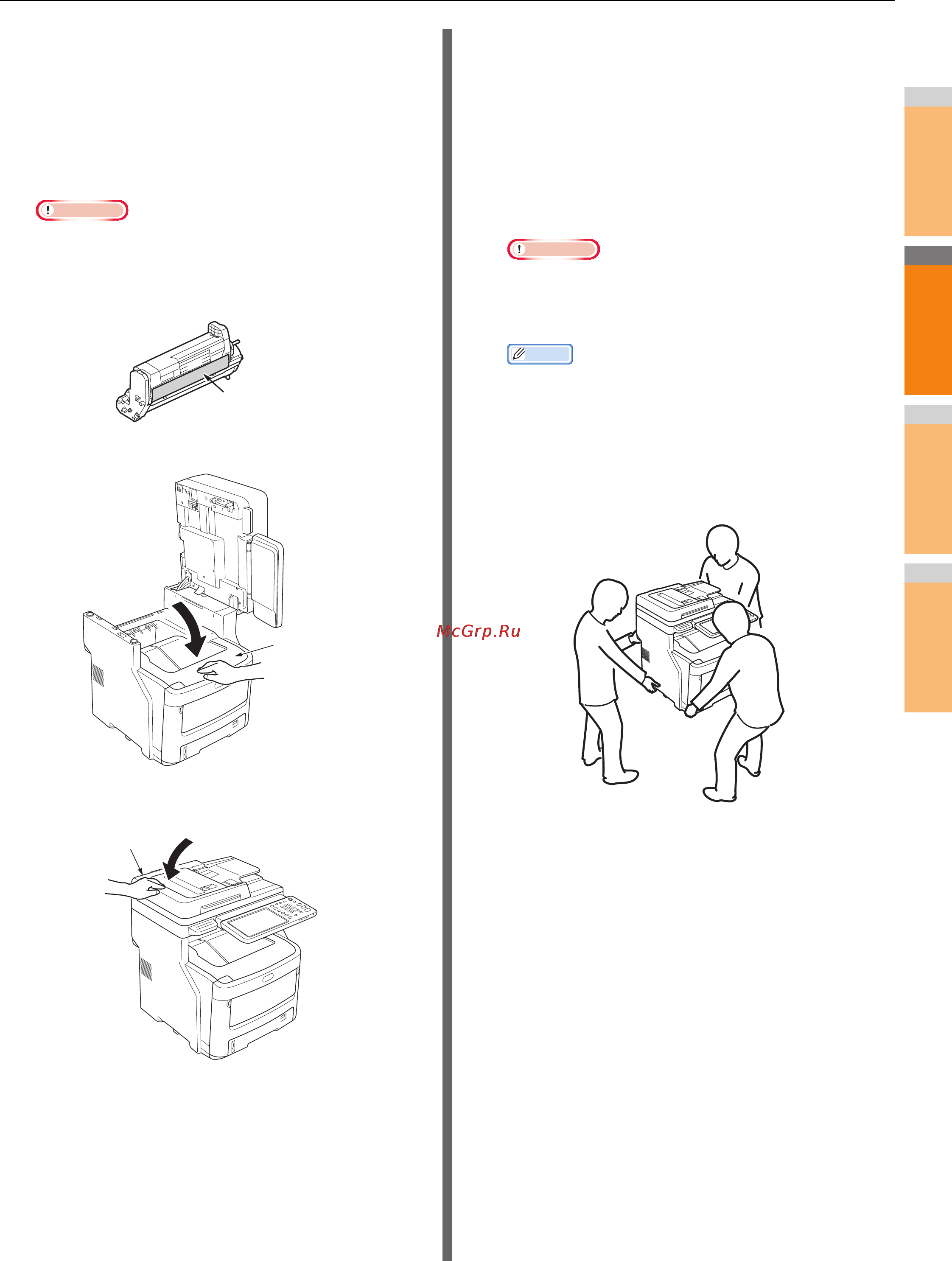

Перемещение и транспортировка устройства
- 73 -
2
1
3
4
5
6
7
6
С помощью виниловой ленты накройте
место соединения картриджа
фотобарабана и тонер-картриджа.
Повторите данные действия для всех
четырех картриджей фотобарабана,
затем снова поместите в устройство в
исходном положении.
Примечание
• Во время транспортировки картриджи
фотобарабана должны находиться в устройстве.
Плотно закройте их виниловой пленкой, чтобы
тонер не рассыпался.
7
Закройте верхнюю крышку.
8
Верните сканер в исходное положение.
9
Отсоедините основной блок принтера от
дополнительных блоков лотков.
Если дополнительные блоки лотков отсутствуют,
перейдите к шагу 10.
Процедура отсоединения прямо противоположна
процедуре установки. Дополнительную информацию
см. в Руководство по настройке.
10
Упакуйте устройство в амортизационный
материал для защиты.
Примечание
• Используйте оригинальную коробку, упаковку и
амортизационный материал, которые прилагались
к устройству в момент покупки.
Заметка
• Во время повторной настройки устройства после
транспортировки убедитесь, что с каждого
картриджа фотобарабана и тонера удалена пленка.
11
Для подъема устройства и помещения
его в коробку необходимо не менее трех
человек.
Виниловая пленка (также
с обратной стороны)
Верхняя
крышка
Сканер
