Обслуживание
- 70 -
2
1
3
4
5
6
7
4

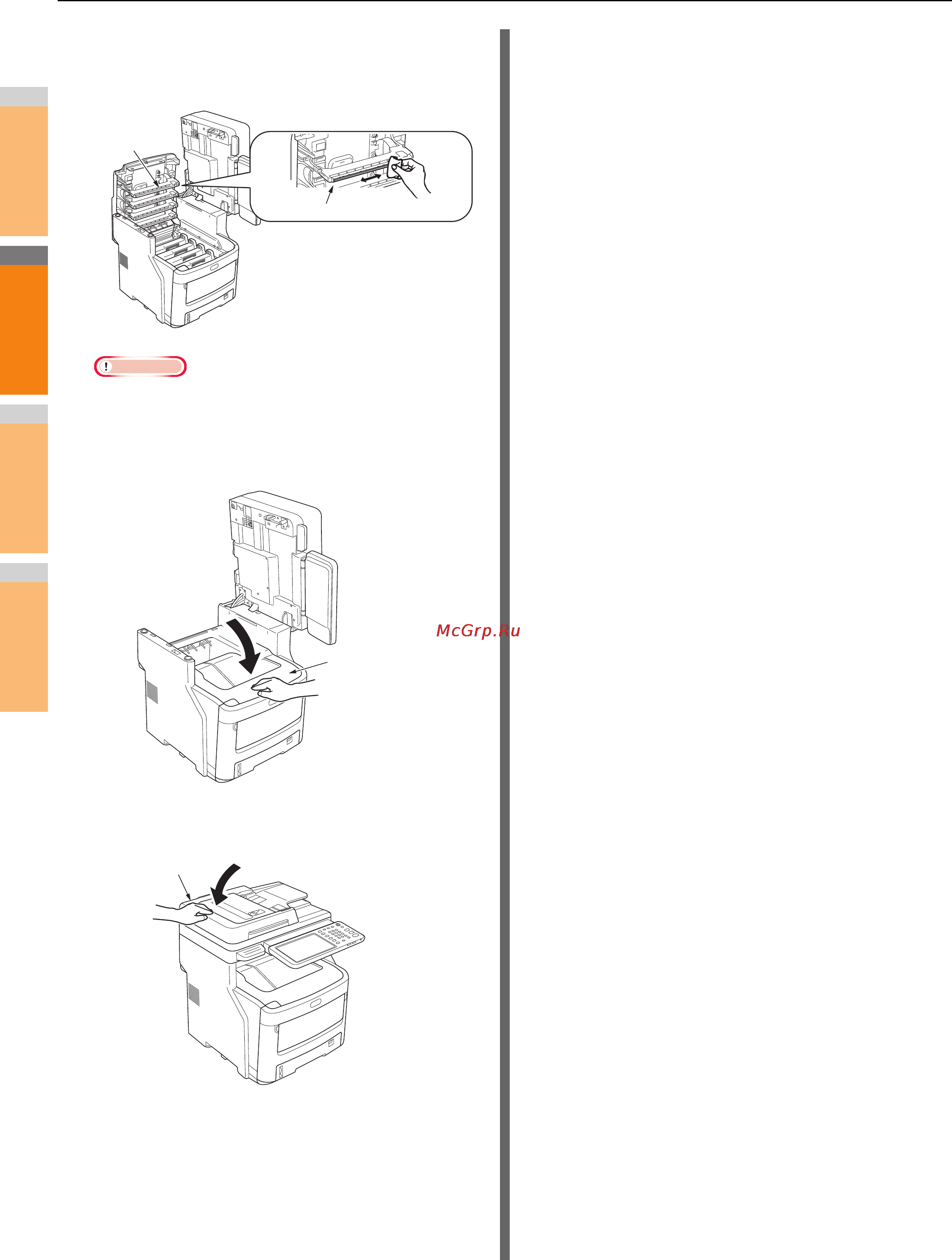

Аккуратно протрите поверхность каждой
линзы светодиодной головки мягкой
тканью.
Примечание
• Не используйте растворители, такие как метиловый
спирт или растворители краски. Это приведет к
повреждению светодиодных головок.
5
Закройте верхнюю крышку.
6
Верните сканер в исходное положение.
Светодиодна
я головка
Линза светодиодной головки
Верхняя
крышка
Сканер
