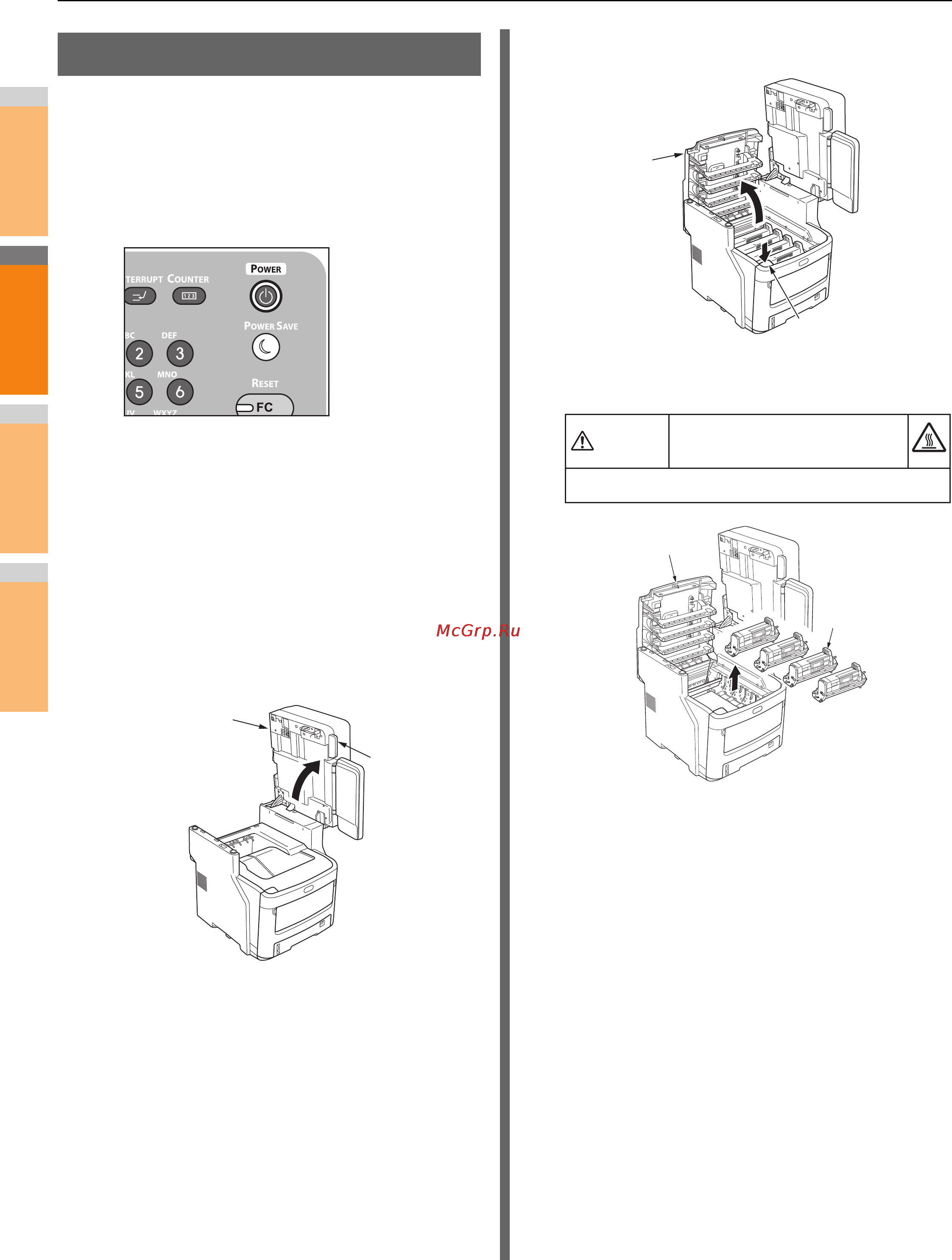

Перемещение и транспортировка устройства
- 72 -
2
1
3
4
5
6
7
Транспортировка устройства
Так как данное устройство является точным
оборудованием, оно может быть повреждено во время
транспортировки в зависимости от способа упаковки.
Выполняйте транспортировку следующим способом.
1
Отключите питание устройства.
(1) Нажимайте кнопку [POWER], пока не
услышите звуковой сигнал.
(2) Некоторое время будет отображаться
сообщение «Выполняется
отключение.», затем устройство
выключится.
(3) Выключите питание устройства.
2
Извлеките следующие части.
• Отсоедините шнур питания и заземляющий провод
• Удалите все кабели
• Извлеките бумагу из всех лотков
3
Возьмитесь за ручку и поднимите
сканер.
4
Нажмите кнопку верхней крышки и
откройте верхнюю крышку.
5
Извлеките четыре картриджа
фотобарабанa и поместите их на стол.
Ручка
Сканер
Кнопка верхней
крышки
Верхняя
крышка
Существует опасность получения ожога.
Не дотрагивайтесь до термоблока. Он может быть чрезвычайно горячим.
Внимание
Картриджи
фотобарабана
Верхняя крышка
