MAGYAR
14
AVeszély!
–A fűrés
zlapot csak eredeti alkat-
részek használatával szabad be-
szerelni.
– Ne használjon átmérő változtató
gyűrűket, mert ellenkező esetben
a fűrészlap kilazulhat.
–A fűrészlapnak úgy kell beszerel-
ve lenni, hogy az ki legyen egyen-
súlyozva, forgáskor ne legyen
ütés
e és üzem közben ne tudjon
kilazulni.
7. Helyezze fel a külső fűrészlap kari-
mát (78).
– BKS 450 Plus 5,5 DNB:
A külső fűrészlap peremen lévő
két menesztő bütyöknek bele kell
akadni a fűrészlap tengelyen lé-
vő résekbe.
– BKS 400 Plus 3,1 WNB és BKS
400 Plus 4,2 DNB:
A belső fűré
szlap peremen lévő
két menesztő bütyöknek bele kell
akadni a külső fűrészlap pere-
men lévő résekbe.
AVeszély!
– Ne hosszabbítsa meg a szerszá-
mot, amikor meghúzza a csavart.
– A szorító csavart ne a szerszámot
ütö
getve húzza meg.
8. Forgassa rá a fűrészlap tengelyre
(balmenet!) a szorító csavart (76) és
húzza meg. Az ellentartáshoz he-
lyezzen csillagkulcsot a fűrészlap
külső karimájára (78).
9. Szerelje vissza a forgács szekré-
nyen lévő védő burkolatot (80). Eh-
hez:
– Helyezze be a védő burkolatot.
– Csavarozza rá a védő bu
rkolaton
(80) lévő hatlapú anyákat (79).

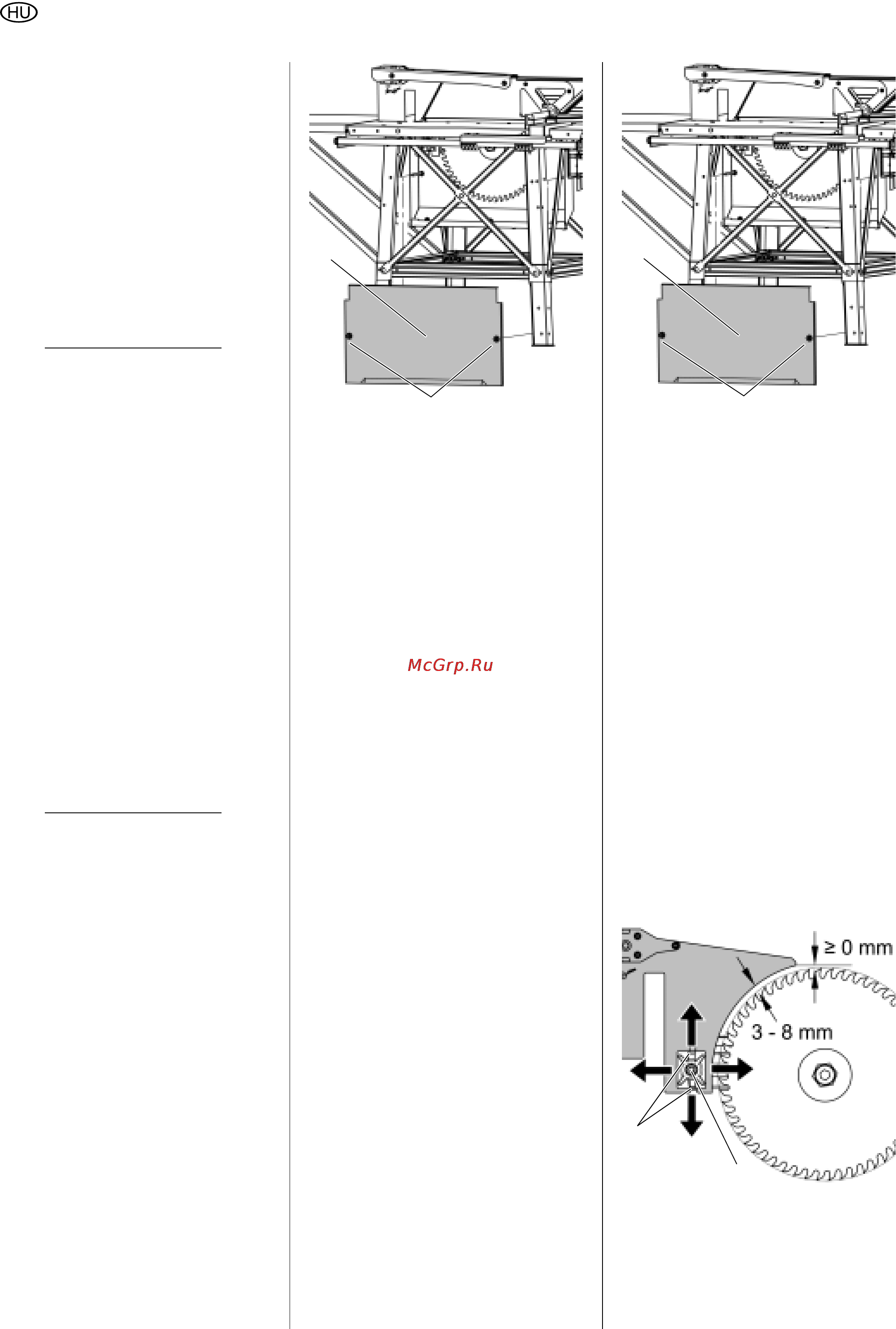

9.2 Réstartó ék beszabályo-
zása
3 Megjegyzés: BKS (előszerelt)
A réstartó ék már gyárilag be van sza-
bályozva a fűrészlap
hoz. Ennek ellené-
re szükség van a réstartó ék és a fű-
részlap közötti távols
ág ellenőrzésére
és adott esetben beállítására.
3 Megjegyzés: BKS (egységcso-
mag)
Mielőtt a réstar
tó éket és a forgácsvédő
burkolatot erősen felcsavarozná, be kell
állítani a réstartó éket, hogy egyvonal-
ban legyen a fűré
szlappal és a fűrész-
laptól mért távolsága előírás szerinti le-
gyen.
A réstartó ék beszabályozásához elő-
ször:
Távolítsa el a forgács szekrényen
lévő védő burkolatot (82). Ehhez:
– oldja a védő burkol
at hatlapú
anyáját (81) és őrizze meg,
– vegye le a védő burkolatot, lefelé
vezesse ki és őrizze meg.
Réstartó ék egyvonalba állítása a
fűrészlaphoz
1. Oldja a réstartó ék tartón lévő négy
csavart B (lásd a szerelési útmutató
4 pontját).
2. Oldja a réstartó ék támasztó egysé-
gen lévő négy csavart M (lásd a
szerelési útmutató 11 pontját).
3. Állítsa egyvonalba réstartó éket a
fűrészla
ppal.
4. Húzza meg a négy csavart B.
5. Húzza meg a négy csavart M.
A réstartó ék fűrés
zlaptól való
távolságának beállítása
A fűrészlap külső szé
le és a réstartó ék
közötti távolság legalább kb. 3 és 8 mm
között legyen.
A réstartó éknek legalább annyira ki
kell állni a fűrész asztalból, mint magá-
nak a fűrészlap
nak.
1. Egy fordulatnyit oldja a réstartó ék-
nél lévő ha
tlapú (Keps) anyát (83).
2. Szabályozza be a réstartó ék és a
fűrészlap k
özötti távolságot.
3. Igazítsa a réstartó ék magasságát a
fűrészla
phoz.
80
79
81
82
83
84
