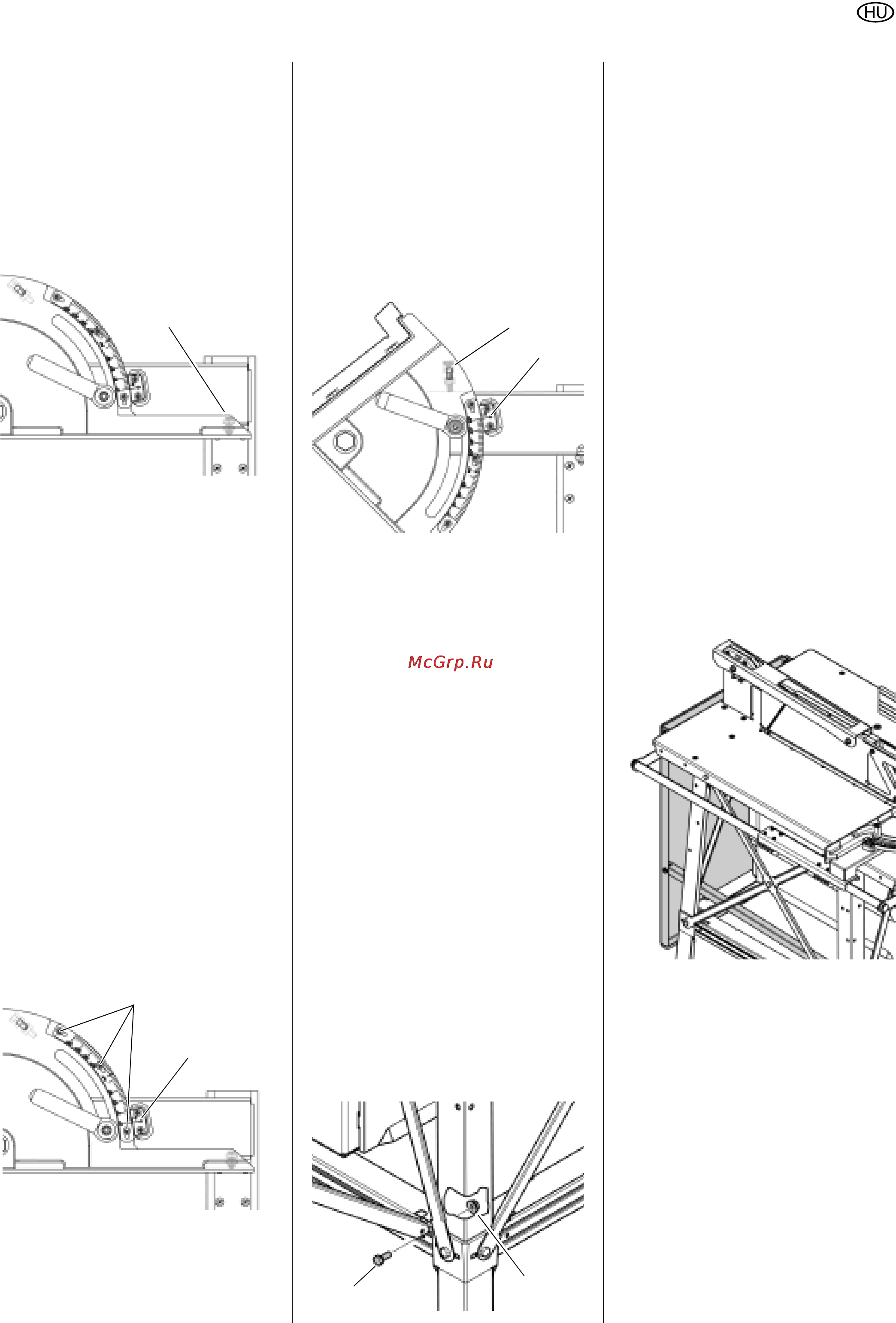

MAGYAR
9
A kereszt ütköző derékszögbe
állítása
3 Megjegyzés:
A kereszt ütköző b
eállításához használ-
jon szögmérőt. A beállítás után próba-
vágással győződjék meg róla, hogy a
kereszt ütköző derékszögben van beál-
lítva.
1. Csavarja be vagy ki a 0-fok besza-
bályzó csavart (hernyócsavar) (44),
hogy a kereszt ütközőt de
rékszögbe
állítsa a fűrészlaphoz képest.
2. Szorosan húzza meg a 0-fok besza-
bályzó csavart.
3. Végezzen próbavágást munkadarab
ma
radékokon.
– Ezután ellenőrizze a vágást a
munkadarab maradékon egy
szögmérő segítségével.
4. Adott esetben ismételje meg a beál-
lítást, amíg a kereszt ütköző derék-
szögbe nincs beszabályozva.
Szögskála beszabályozása
3 Megjegyzés:
Ahhoz, hogy a kereszt ütközőn a fe
rde
vágások szögét pontosan meg lehes-
sen határozni, a szögskálát be kell sza-
bályozni a nóniusz skálához képest.
5. Lazítsa meg a szögskála három le-
mezcsavarját (45).
6. Tolja el a szögskálát úgy, hogy an-
nak nullavonala egyvonalba kerül-
jön a nóniuszskála (46) nullavonalá-
val.
7. Húzza meg a szögskála három le-
mezcsavarját.
A kereszt ütköző beállítása a maxi-
mális ferde vágási szögre
3 Megjegyzés:
A ferde vágás maximális szöge 45°.
8. Addig csavarja be vagy ki a 45-fok
beszabályozó csavart (47), hogy a
kereszt ütköző pon
tosan 45°-os
szögbeállításnál álljon meg. A szög-
skála 45-fokos vonalának ekkor a
nóniuszskála (48) nullavonalára kell
mutatni.
9. Szorosan húzza meg a 45-fokos be-
szabályozó csavart (47).
6.4 Asztal hosszabbító
3 Megjegyzés:
Az asztal hosszabító támlábait erősen
a fűrész asztalhoz
kell csavarozni.
Az asztal hosszabbító csavarozása
1. A támlábak meghajlított végeit dug-
ja bele a fűrészgé
p hátoldalán lévő
kereszttartó nyílásaiba, majd tolja
őket kifelé.
2. Az ábra szerint csavarozza rá a
támlábakat egy-egy hatlapú csavar-
ral (50) és egy hatlapú anyával (49)
a kereszttartóhoz.
Csavarkötések meghúzása
Ellenőrizze a csavarkötéseke
t a ké-
szüléken. A csavarkötéseket alkalmas
szerszámmal, kéz
i erővel húzza meg.
A csavarok meghúzásakor ügyeljen az
alá
bbiakra:
– A gépnek a csavarok meghúzása
után
biztosan és vízszintesen kell
állnia.
Asztal hosszabbító beállítása
– Az asztal hosszabbító és a fűré
sz-
gép asztallap felületeinek egy síkot
kell képezniük.
Asztalhosszabbító lehajtása
1. Oldja a hatlapú csavarokat (50) a
támlábak mindkét végén és húzza
ki őke
t. Őrizze meg a csavarokat és
az anyákat.
2. A támlábak alsó végét tolja befelé.
3. Felfelé akassza ki támlábakat, majd
az asztal hosszabbítót az ábra sze-
rint hajtsa le. Helyezze az asztal
hosszabbító támlábait a fűrész
asztal alsó kereszttartóira.
6.5 Hálózati csatlakozás
Hálózati kábel
– A hálózati tápvezetéket úgy kell el-
helyezni, hogy az ne zavarja a mun-
kát, és ne sérülhessen meg.
– Védje a hálózati tá
pvezetéket a ma-
gas hőmérséklet és az agresszív fo-
lyadékok behatása ellen és védje az
él
es szélektől.
– Hosszabbító kábelként kizárólag
el
egendő keresztmetszetű (lásd
"Műszaki adatok") gumikábelt hasz-
náljon.
44
45
46
48
47
49
50
