POLSKI
30
Ustawianie klina rozszczepiającego
w linii z piłą tarczową
1. Odkręcić cztery śruby B (zob. „In-
strukcja montażu”, punkt 4) na
wsporniku klina rozszczepiającego.
2. Odkręcić cztery śruby M (zob. „In-
strukcja montażu”, punkt 11) na blo-
ku podporowym klina rozszczepiają-
cego.
3. Ustawić k
lin rozszczepiający w linii
z piłą tarczową.
4. Dokręcić cztery śruby B.
5. Dokręcić czter
y śruby M.

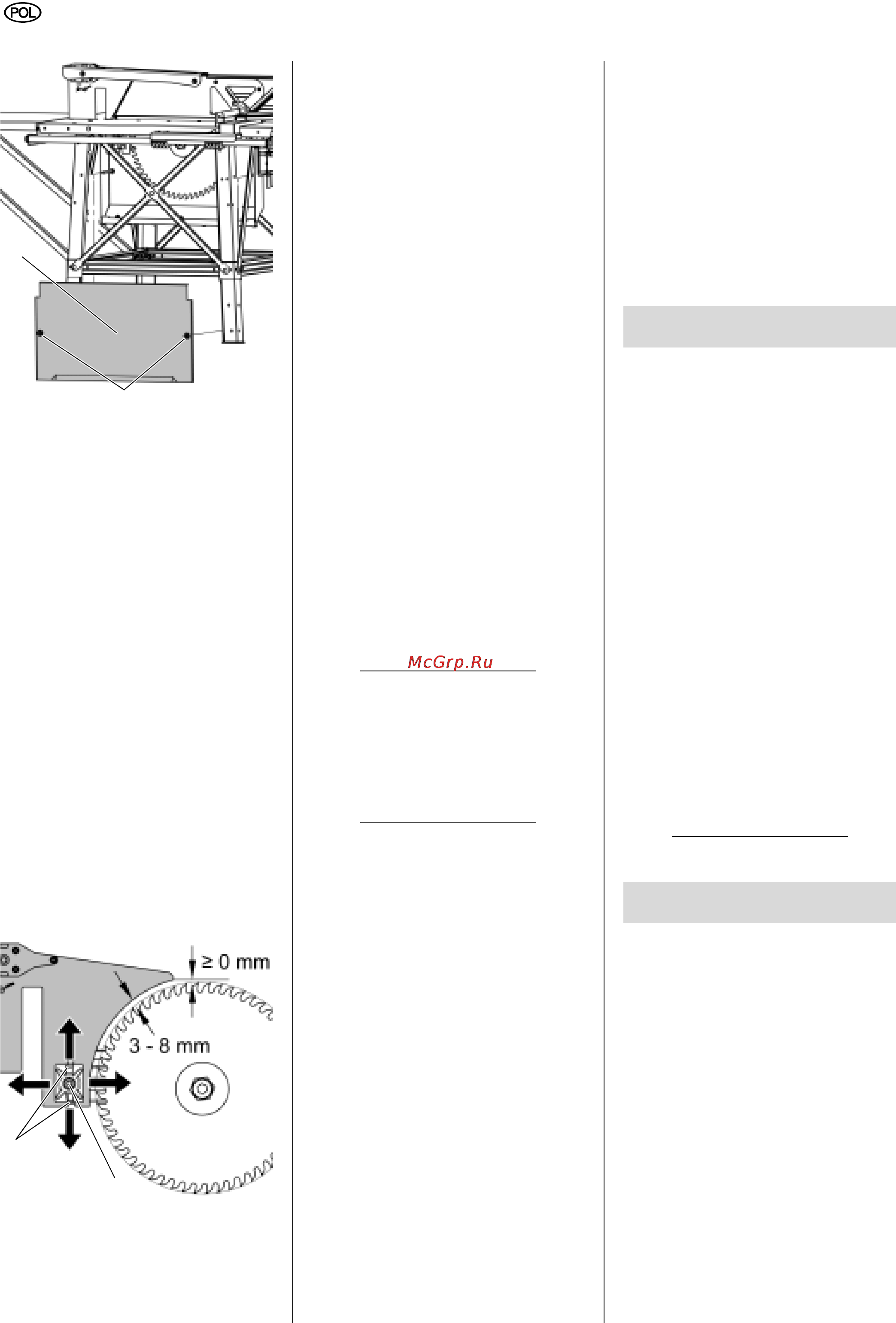

Ustawianie odstępu klina rozszcze-
piająceg
o od piły tarczowej
Odstęp po
między zewnętrzną krawę-
dzią piły tarczowej a klinem
rozszcze-
piającym po
winien wynosić 3–8 mm.
Klin rozszczepiający m
usi wystawać
przynajmniej na tyle ze stołu pilarki, co
piła tarczowa.
1. Poluzować o jed
en obrót nakrętkę z
kołnierzem zębatym (Keps) (83) na
uchwycie klina rozszczepiającego.
2. Ustawić odle
głość klina rozszcze-
piające
go od piły tarczowej.
3. Wysokość k
lina rozszczepiającego
dopasować do piły tarczowej.
3 Wskazówka
Podczas dokręcani
a nakrętki z kołnie-
rzem zębatym (Keps) zwrócić uwagę,
aby oba występy (84) na elemencie do-
ciskowym uchwytu klina rozszczepiają-
cego znajdowały s
ię w prowadnicy
uchwytu.
4. Dokręcić nakrętkę z
kołnierzem zę-
batym.
Po ustawieniu zamontować pon
ownie
osłonę zabezpieczającą na skrzynce na
wióry.
9.3 Przechowywanie urządze-
nia
ANiebezpieczeństwo!
Należy tak
przechowywać urządze-
nie,
–aby nie mogło zostać u
ruchomio-
ne przez osoby niepowołane i
– by nikt nie mógł się zranić przy
sto
jącym urządzeniu.
A Uwaga!
Nie przechowywać ur
ządzenia bez
nadzoru na otwartej przestrzeni lub
w wilgotnym miejscu.
9.4 Konserwacja
Przed każdym uruchomieniem
– Sprawdzić wzrokowo, czy
odle-
głość między piłą tarczową a kline
m
rozszczepiającym wynosi od 3 do
8 mm.
– Sprawdzić wzrokowo, czy
piła tar-
czowa i klin rozszczepiający leżą w
jednej linii.
– Sprawdzić, c
zy kabel zasilający i
wtyczka nie są uszkodzone; ewen-
tualnie zlecić w
ykwalifikowanemu
elektrykowi wymianę uszkodzonych
części.
Przy każdym
wyłączeniu
Sprawdzić,
czy dobieg piły tarczowej
nie trwa dłużej niż 10 sekund. W przy-
padku dłuższe
go dobiegu należy zwró-
cić się do autoryzowanego warsztatu!
1 x w miesiącu
(przy codziennej eks-
ploatacji)
– Usunąć wióry przy pomocy odku-
rzacza lub pędzelka.
– Prowadnik prowadnicy poprzecznej
po
smarować olejem.
Co 300 godzin pracy
Skontrolować wszystkie połączenia
gwintowane, ewentualnie dokręcić.
Zdemontować lub zabezpieczyć de-
montowalne części (prow
adnicę
wzdłużną, prowadnicę poprzeczną,
sanki przesuwne, przedłużenie sto-
łu).
Przy wysyłce stosować w miarę
możliwości opakowanie oryginalne.
Transport dźwi
giem
Transportując p
ilarkę dźwigiem, należy
wykorzystać ucha transportowe zamo-
cowane do stołu pilarki.
ANiebezpieczeństwo!
Podczas transportu pilarki dźwi
giem
mogą się poluzować i spaść rucho-
me częśc
i, np. prowadnica wzdłużna,
klucz oczkowy.
Przed transportem należy zd
emonto-
wać lub zabezpieczyć ruch
ome i luź-
ne demontowalne części.
Do wykonywania niektórych czynności
służy wyposażenie dodatkowe, dostęp
-
ne w specjalistycznych sklepach – ry-
sunki znajdą Państ
wo na okładce z ty-
łu:
A Sanki przesuwne
do wygodnego prowadzenia dłu-
gich materiałów.
B Dodatkowy stół
montowany z boku i z tyłu,
wymiary: 1030 mm × 660 mm;
składane nogi.
C Zespół j
ezdny
do łatwego transportu i montażu,
zamocowany do podstawy pilarki.
D Króciec do odciągania wiórów,
o średnicy 100 mm, do podłączenia
81
82
83
84
10. Transport
11. Wyposażenie dodatkowe
