MAGYAR
8
nak a szorító kar segítségével (38) rög-
zítve kell lenni.

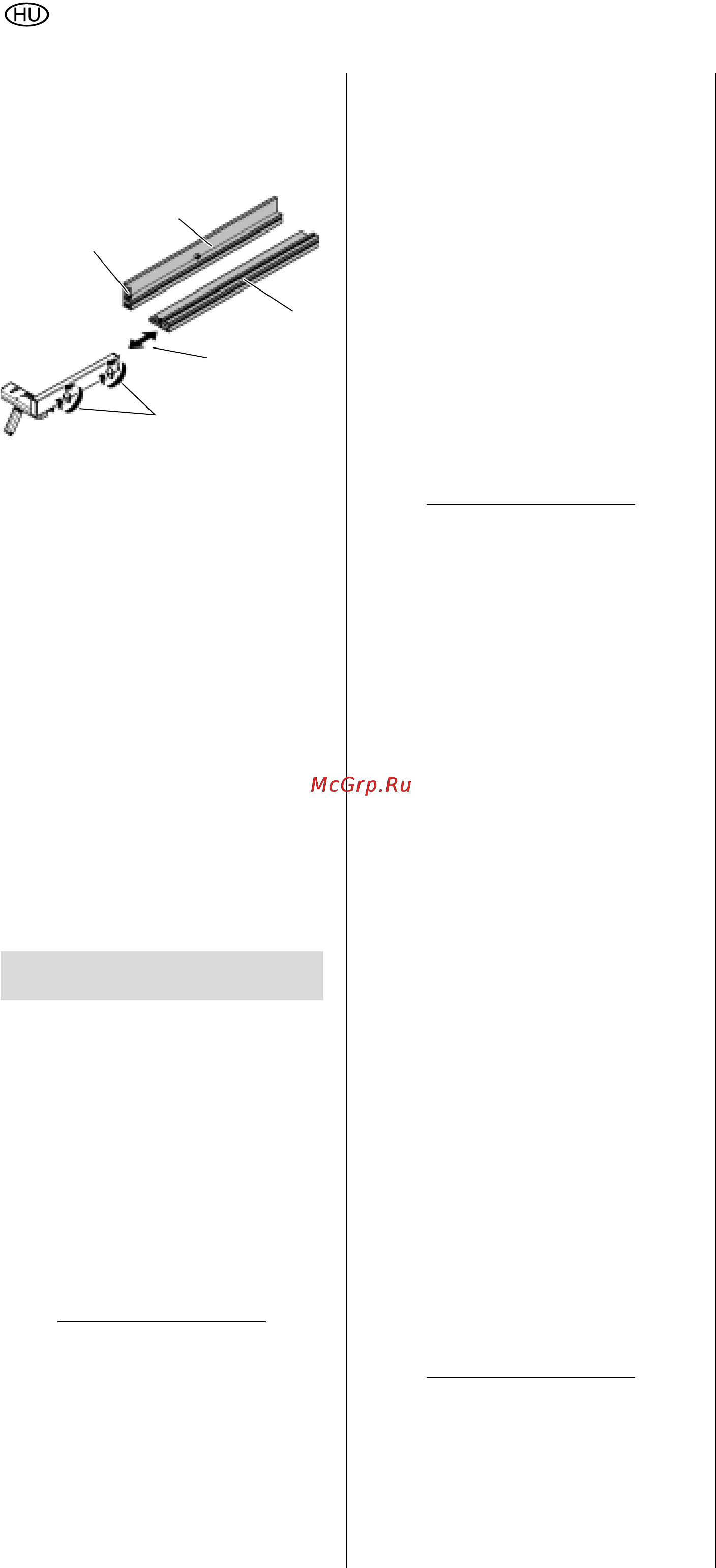

– Szárnyas anyák (42) az ütköző pro-
fil rögzítéséhez és meglazításához:
Magas felfekvési felület (39):
– vastag munkadarabok megmunká-
lásához.
Alacsony felfekvési felület (40):
– lapos munkadarabok megmunkálá-
sához;
Hosszanti beállítás (41):
– A párhuzamos ütköző beállítása a
m
unkadarab hosszához;
Az anyagba belenyomott asztallap ská-
la (37) segítségével állíthatja be a pár-
huzamos ütköző távolságát a fűrészlap-
hoz képest.
Ha a toló tuskóra nincs szüksége, ak-
kor azt bármikor rögzítheti a párhuza-
mos ütköző profiljának szorítójához
(43).
AVeszély!
A fűré
szgépen eszközölt bárminemű
átalakítás vagy a gyártó által nem el-
lenőr
zött és nem engedélyezett tar-
tozékok használata beláthatatlan kö-
vetkezményekkel járhat!
– Csak a szállítási terjedelembe tar-
tozó alkatrészeket használja.
– Ne eszközöljön semmiféle módo-
sítást az alkatrészeken.
Ha a következő útmutatást betartja, a
felállítás nem fog problémát okozni:
Gondosan olvassa el az egyes lé-
péseket, mielőtt megkezdené azok
végrehajtását.
Minden művelethez készítse elő a
szükséges elemeket.
3 Megjegyzés: BKS (egységcso-
mag)
Az ebben a fejezetben leírt felállítási és
be
állítási útmutatóhoz kiegészítéskép-
pen vegye elő a szerelési
útmutatót is.
AVeszély a hibás biztonsági be-
rendezés miatt
Különösen a forgácsfogó burkolat
és
a réstartó ék összeszerelése so-
rán ügyeljen a csavarozásokra. A
táv
tartó hüvelyeknek AS (lásd szere-
lési útmutató, 14 és 16 lépése) nem
szabad beakadni, mert ellenkező
esetben a forgácsfogó burkolat biz-
tonsági berendezése nem műkö
dik.
6.1 Telepítés
A gépet stabil és sík felületen állítsa
fel.
Az asztalfelület vízszintesre történő
állításához megfelelő anyagokkal
egyenlítse ki a padlózat egyenetlen-
ségeit vagy szűntesse meg a síkos
he
lyeket. Ezután ellenőrizze a ké-
szülék biztonságos állását.
A körfűrész környékének akadá-
lyoktól és botlást okozó tárgyaktól
men
tesnek kell lenni.
Gondoskodjon elegendő helyről na-
gyobb munkadarabok feldolgozásá-
hoz.
A biztonságosabb állás céljából a gépet
az al
apfelületre lehet csavarozni:
1. Ehhez a teljesen összeszerelt fű-
részgépet állítsa a megfelelő üze-
meltetési helyre, majd jelölje meg a
készítendő furatok helyét.
2. Ezután a gépet helyezze félre, és
fúrja
ki a lyukakat az alapban.
3. Állítsa rá a fűrészgépet a furatokra,
és csavarozza össze az alappal.
AA fűrészpor okozta veszély!
Mindig csatlakoztasson a géphez
elszívó berendezést, ha a fűrészg
é-
pet zárt helyiségekben üzemelteti.
6.2 Fűrészlap beállítása az
asztalbetéthez képest
3 Megjegyzés:
Az ebben a szakaszban leírt beállítá-
sokra akkor van szükség, ha az építé-
szeti körfűr
észt ahogy az a szerelési út-
mutatóban le van írva, sajátmaga
szerelte össze (BKS
egységcsomag).
Az előre összeszerelt építési körfűrész
esetéb
en a fűrészlap már gyárilag egy-
vonalba van állítva az asztalbetéthez
(asztal hasadék) képest.
Fűré
szlap beállítása az asztalbetét-
hez képest
3 Megjegyzés:
Először szerel
je be a fűrészlapot (lásd
a "Fűrészlap csere" fejezetet).
Miután a fűrészlap
ot beszerelte, irányít-
sa be az asztalhoz képest, ahogy azt a
következőkben leírjuk:
1. Oldja a négy csavart:
– BKS 400: Oldja a motor kitá-
masztó lemezeken lévő csavaro-
kat AD (lásd a szerelési útmutató
3a
pontját).
– BKS 450: Oldja a motoron lévő
csavarok
at D (lásd a szerelési út-
mutató 3b pontját).
2. Irányítsa be a fűrészlapot középre
és egyvonalba az asztal betéthez
(asztal hasadék) képest.
3. Húzza meg a négy csavart.
3 Megjegyzés:
Ezután irányítsa be a réstartó éket,
ho
gy egyvonalba kerüljön a fűrészlap-
pal (lásd a "Réstartó ék beirányítása"
fejezetet).
6.3 Kereszt ütköző beállítása
3 Megjegyzés:
Az ebben a szakaszban leírt beállítá-
sokra akkor van szükség, ha az építé-
szeti körfűr
észt ahogy az a szerelési út-
mutatóban le van írva, sajátmaga
szerelte össze (BKS
egységcsomag).
Az előre összeszerelt körfűrész gép
esetéb
en az ütköző profil és a kereszt
ütközőn lévő szögskála gyárilag be van
állítva.
6. Felállítás
39
40
41
42
43
