FSE 60, FSE 71, FSE 81
hrvatski
12

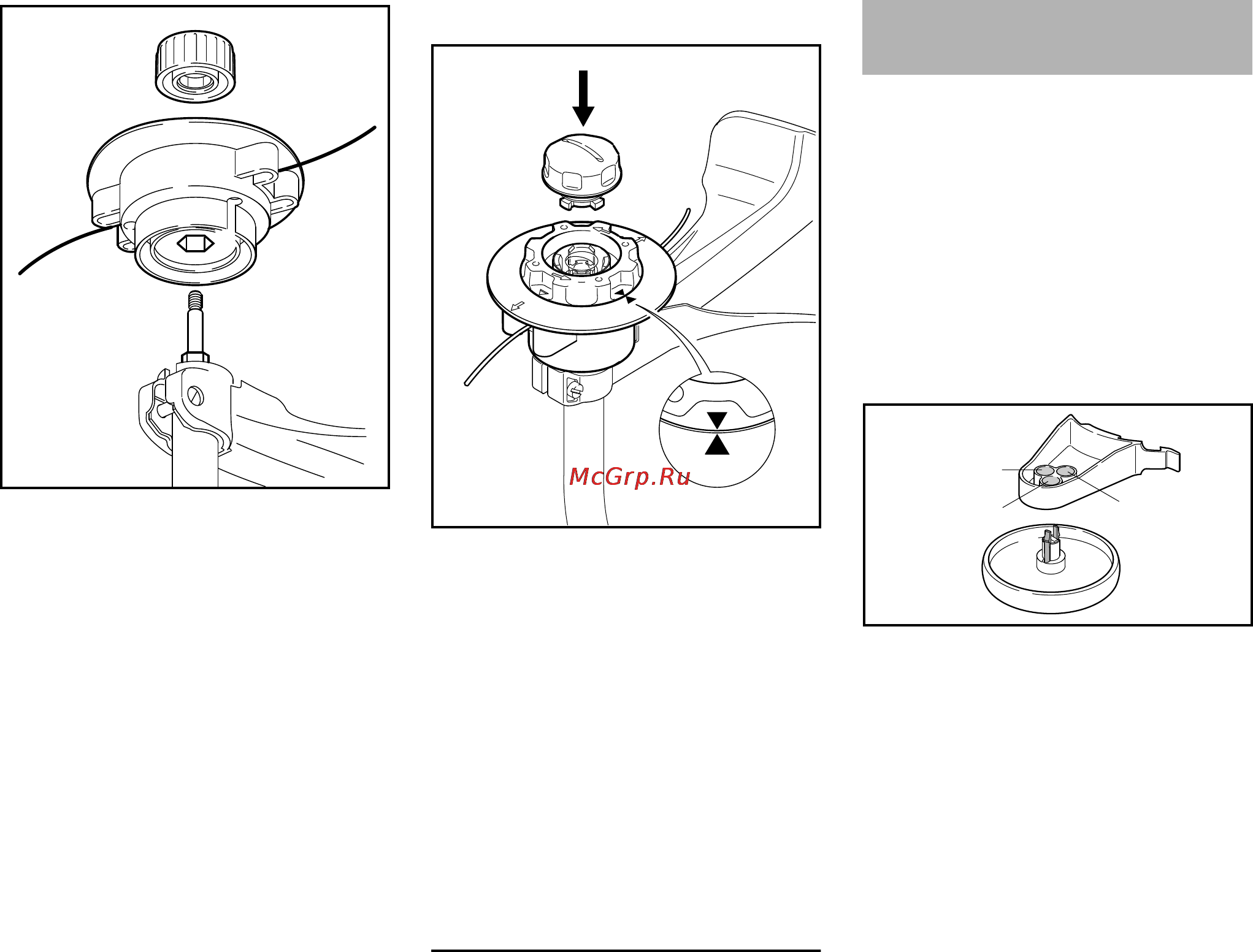

N gornji dio (2) nataknuti na
osovinu (5), pri tome nutarnji
šesterokut (7) nataknuti na
šesterokut (6)
N kapicu (8) postaviti na gornji dio –
zakretati u smjeru kretanja kazaljki
na satu do graničnika na osovinu i
pritegnuti
STIHL AutoCut C 5-2
N gornji dio (2) kao i kod glave kose
AutoCut 5-2 nataknuti na osovinu
N svitak (9) zakretati u smjeru
kretanja kazaljki na satu samo tako
dugo, dok dva vrha strjelice ne budu
pokazivala jedan prema drugome –
tako osigurati svitak
N kapicu (8) gurati u svitak, pritiskati
do uređaja i istovremeno zakretati u
smjeru kretanja kazaljki na satu
N kapicu zakretati do uređaja i ručno
pritegnuti
Demontirati glavu kose
N fiksirati kućište svitka
N kapicu zakretati suprotno smjeru
kretanja kazaljki na satu
Opseg isporuke sadrži potporni
zubčanik ili se isti može dobiti kao
poseban pribor.
Potporni zubčanik određuje radno
područje niti za košnju.
– pri košnji štiti od oštećivanja uslijed
rotirajuće niti za košnju (na primjer
kore drveta)
– pri rezanju rubova/bridova određuje
razmak prema tlu.
Potporni zubčanik (1) se može aretirati u
tri različita položaja (A, B oder C) na
držaču (2). Na taj se način varira razmak
niti za košnju prema rubu/bridu koji se
obrađuje.
A Radno područje niti za košnju
premašuje – prelazi preko vanjskog
promjera potpornog zubčanika – na
primjer za rezanje rubova/bridova.
B Radno područje niti za košnju
prostire se do vanjskog promjera
potpornog zubčanika
C Radno područje niti za košnju ne
prostire se do vanjskog promjera
potpornog zubčanika – na primjer
za košnju oko drveća
7
5
2
232BA053 KN
6
8
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Dograđivanje potpornog
zubčanika
3
282BA014 KN
1
2
B
C
A
