FSE 60, FSE 71, FSE 81
slovensky
64

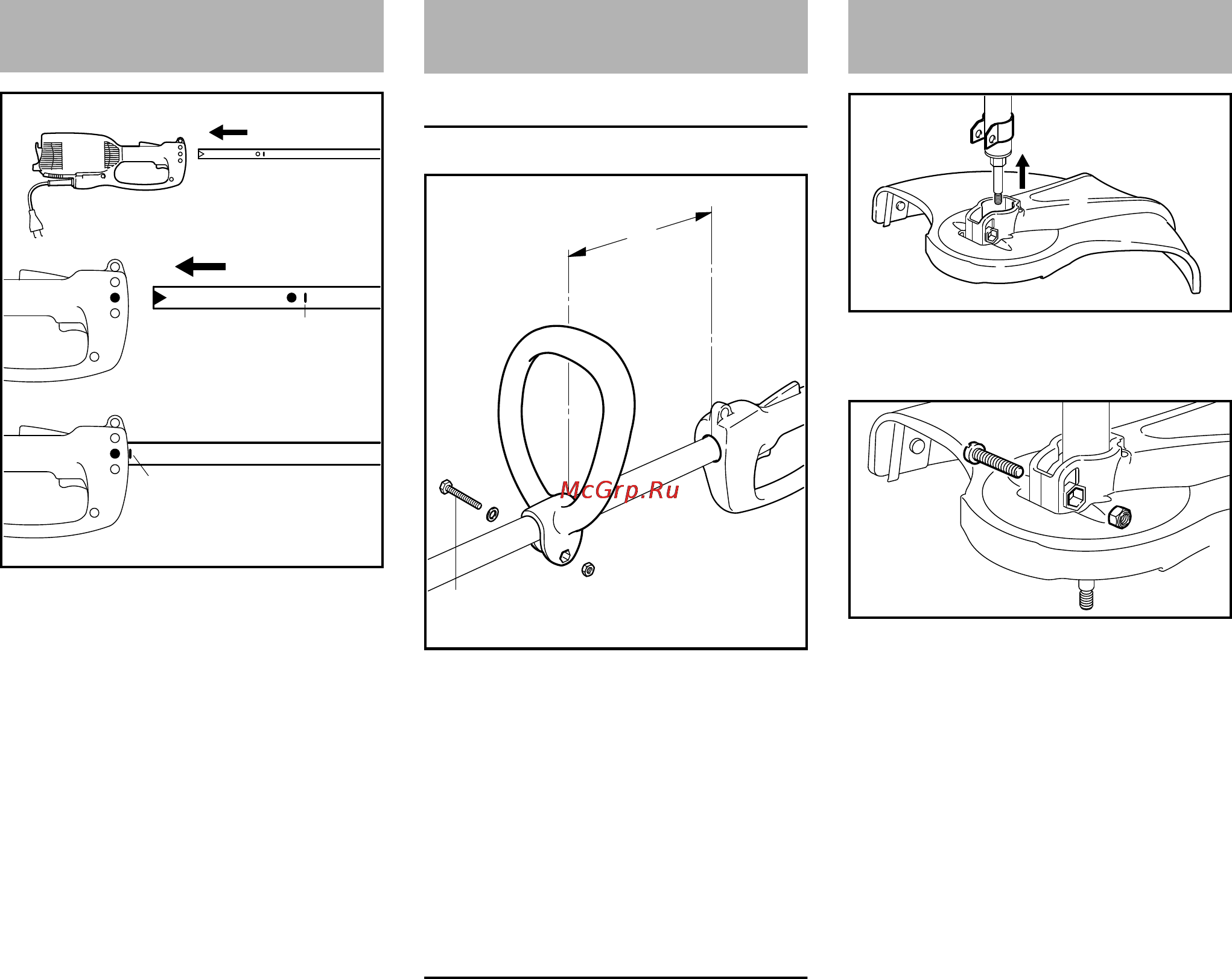

N Stiahnite z násady ochranný uzáver
N Zasuňte násadu (1) do motorového
bloku (2) až po značku A, pri tom
otáčajte násadou sem a tam
N Skrutku (3) v bloku pevne utiahnite
Namontovanie kruhovej rukoväti
N Nasaďte kruhovú rukoväť (1) na
násadu vo vzdialenosti (A) 30 cm
pred ovládaciu rukoväť (2)
N Položte šesťhrannú maticu (3) do
kruhovej rukoväti (1)
N Stlačte na koncoch a skrutku (4)
M6x40 s podložkou (5) z protistrany
prestrčte a pevne pritiahnite
Umiestnenie kruhovej rukoväti do
najvýhodnejšej polohy
N Uvoľnite skrutku (4)
N Posuňte kruhovú rukoväť (1) na
násade podľa želania – skrutku (4)
opäť pevne pritiahnite
N Chránič (1) nastrčte až na doraz na
držiak (2)
N Poistnú maticu (3) nasaďte do
šesťhranného vybrania na chrániči
N Otvory musia byť v jednej rovine
N Skrutku (4) M6x30 zaskrutkujte a
pevne utiahnite
Namontovanie násady
1
238BA016 KN
3
A
2
A
Namontovanie kruhovej
rukoväti
4
1
2
3
5
A
282BA001 KN
40 mm
Namontovanie ochranných
zariadení
1
238BA003 KN
2
238BA004 KN
4
3
