FSE 60, FSE 71, FSE 81
česky
39

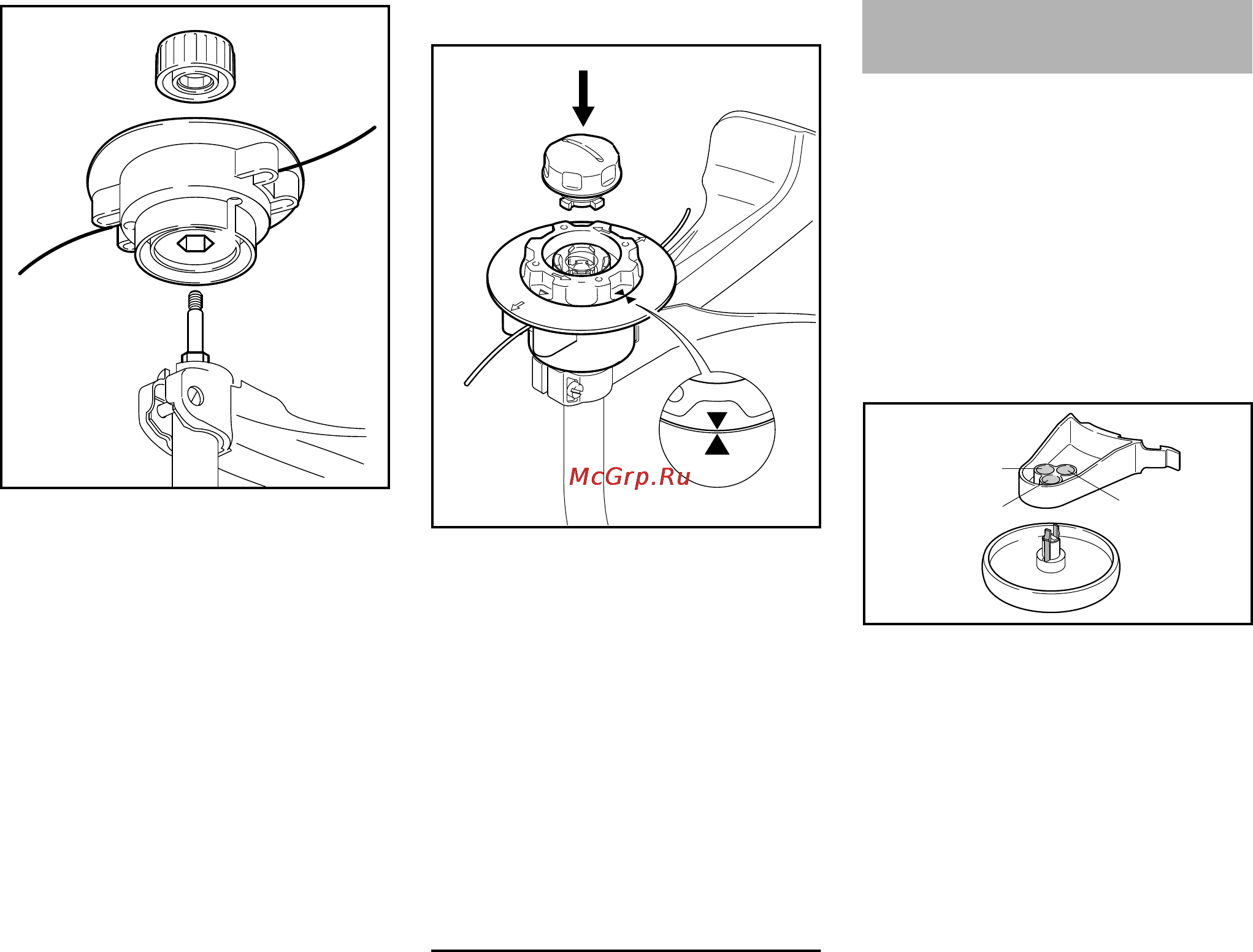

N Vrchní díl (2) nasunout na
hřídel (5), přitom nasunout vnitřní
šestihran (7) na šestihran (6).
N Krytku (8) nasadit na vrchní díl –
našroubovat ji až na doraz na hřídel
ve směru chodu hodinových ručiček
a pevně ji utáhnout.
STIHL AutoCut C 5-2
N Vrchní díl (2) nasunout na hřídel
stejně jako u žací hlavy AutoCut 5-
2.
N Cívkou (9) otáčet jen tak dalece ve
směru chodu hodinových ručiček,
až obě dvě šipky směřují k sobě –
cívku tím zajistit.
N Krytku (8) vsunout až na doraz do
cívky a zároveň jí otáčet ve směru
chodu hodinových ručiček.
N Krytku až na doraz našroubovat a
rukou ji pak pevně utáhnout.
Demontáž žací hlavy
N Pouzdro cívky pevně držet.
N Krytkou otáčet v protisměru chodu
hodinových ručiček.
Opěrné kolečko je buď součástí
dodávky nebo je k dostání jako zvláštní
příslušenství.
Opěrné kolečko definuje pracovní
pásmo žací struny.
– Při kosení skýtá ochranu před
poškozením rotující žací strunou
(např. stromové kůry).
– Při zarovnávání okrajů určuje
vzdálenost k zemi.
Opěrné kolečko (1) lze na držáku (2)
zaaretovat ve třech různých pozicích
(A, B nebo C). Tím lze měnit vzdálenost
žací stuny k opracovávanému okraji.
A Pracovní pásmo žací struny
přesahuje vnější průměr opěrného
kolečka – např. pro zarovnávání
okrajů.
B Pracovní pásmo žací struny
dosahuje k vnějšímu průměru
opěrného kolečka.
C Pracovní pásmo žací struny
nedosahuje až k vnějšímu průměru
opěrného kolečka – např. pro
vyžínání okolo stromů.
7
5
2
232BA053 KN
6
8
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Montáž opěrného kolečka
3
282BA014 KN
1
2
B
C
A
