FSE 60, FSE 71, FSE 81
eesti
195
STIHL AutoCut C 5-2

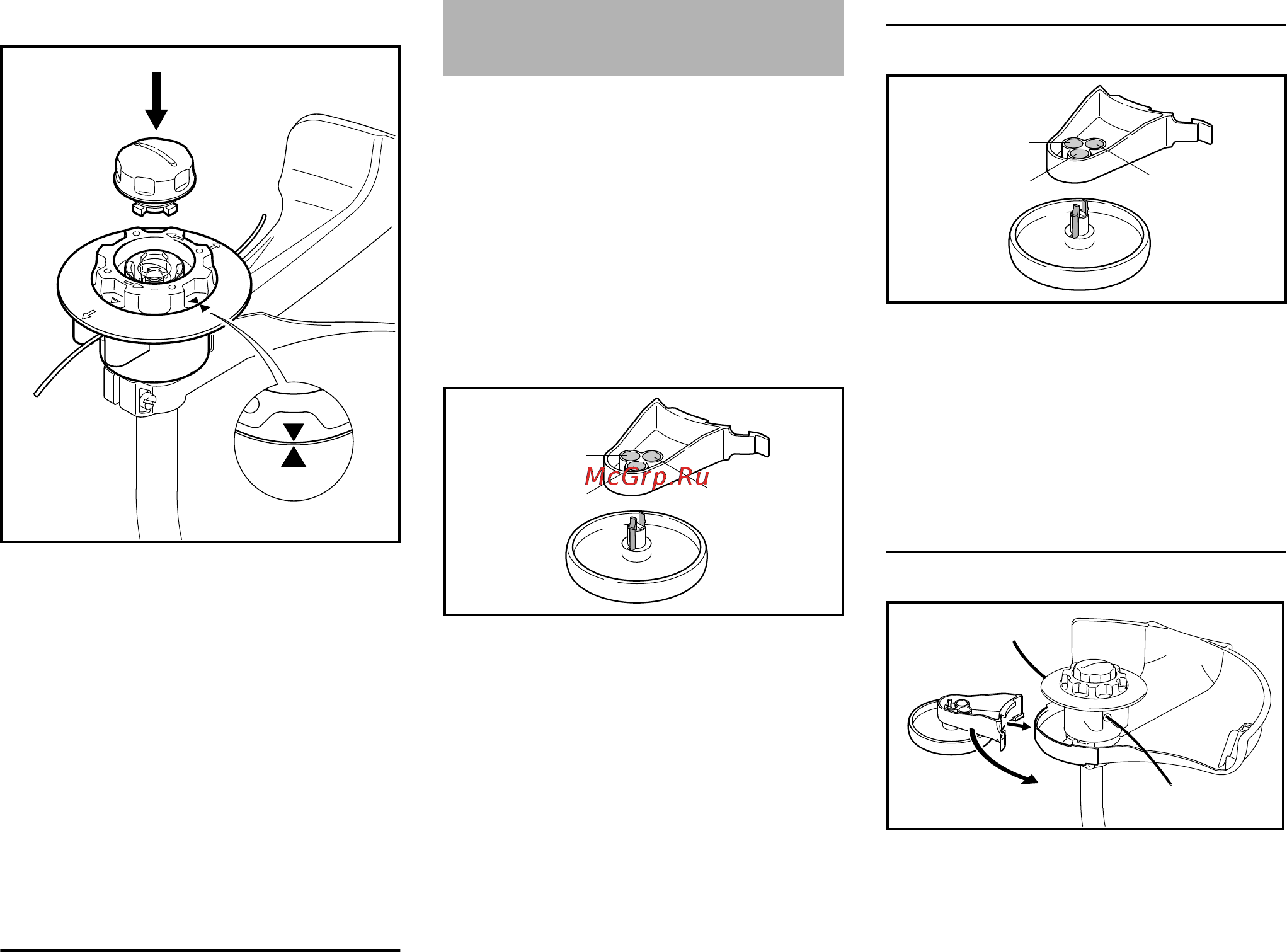

N Lükake ülaosa (2) nagu niitmispea
AutoCut 5-2 puhul võllile
N Keerake pooli (9) ainult nii palju
päripäeva, kuni kaks nooletippu on
üksteisele suunatud – hoidke pooli
nii kinni
N Pistke kübar (8) pooli sisse, suruge
lõpuni vastu ja keerake
samaaegselt päripäeva
N Keerake kübar lõpuni ja pingutage
käega kinni
Niitmispea mahavõtmine
N Hoidke poolikorpust kinni
N Keerake kübarat vastupäeva
Tugiratas sisaldub tarnekomplektis või
on saadaval eritarvikuna.
Tugiratas määrab ära niitmisjõhvi
tööulatuse.
– kaitseb niites pöörlevast jõhvist
lähtuvate kahjustuste (nt puukoore)
eest
– määrab servi lõigates kindlaks
kauguse maapinnast
Tugiratast (1) saab erinevates
positsioonides (A, B või C) hoidikul (2)
fikseerida. Seeläbi muudetakse
niitmisjõhvi kaugust töödeldavast
servast.
A Niitmisjõhvi tööpiirkond on suurem
kui tugiratta väline läbimõõt –
nt. servade lõikamiseks
B Niitmisjõhvi tööpiirkond on võrdne
tugiratta välise läbimõõduga
C Niitmisjõhvi tööpiirkond on väiksem
kui tugiratta väline läbimõõt - nt
puude ümbert niitmiseks
Tugiratta kinnitamine hoidikule
N Pistke tugiratas (1) soovitud
positsioonis hoidikusse (2), kuni
kinnituskonksud (3) kinni klõpsavad
Kinnituskonkse (3) kokku vajutades
saab tugiratast (1) hoidiku (2) küljest
taas vabastada.
Tugiratta paigaldamine kaitsele
N Lükake tugiratas (1) koos hoidikuga
kaitse (4) peale
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Tugiratta paigaldamine
3
282BA014 KN
1
2
B
C
A
3
282BA014 KN
1
2
B
C
A
1
282BA015 KN
4
