FSE 60, FSE 71, FSE 81
українська
142

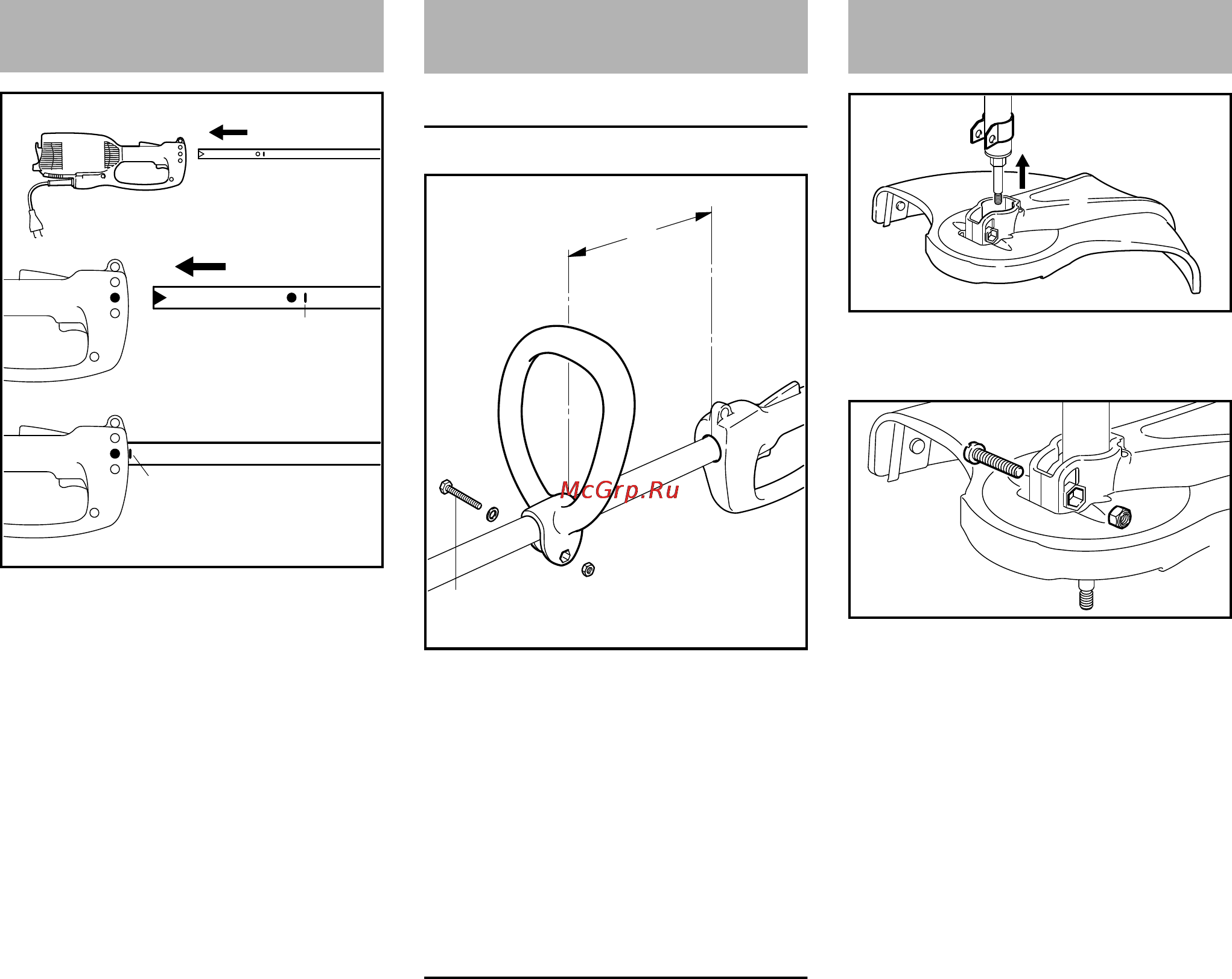

N Захисний ковпачок зняти зі штока
N Шток (1) ввести в корпус
мотора (2) до маркування A, при
цьому шток повертати у різних
напрямках
N Затягнути гвинт (3) у корпусі
Монтаж круглої ручки
N Круглу ручку (1) на відстані (A)
30 см від робочої ручки (2)
встановити на шток
N Шестигранну гайку (3) вкласти у
круглу ручку (1)
N Стиснути краї та гвинт (4) M6x40
із шайбою (5) провести з
протилежної сторони і затягнути
Круглу ручку привести у сприятливу
позицію
N Послабити гвинт (4)
N Круглу ручку (1) на штоку змістити
по бажанню – гвинт (4) знову
затягнути
N Захист (1) одягти на тримач (2) до
упору
N Запобіжну гайку (3) встановити у
внутрішній шестигранник на
захисті
N Отвори повинні співпадати
N Гвинт (4) M6x30 закрутити та
затягнути
Монтаж штоку
1
238BA016 KN
3
A
2
A
Монтувати круглу ручку для
захвата
4
1
2
3
5
A
282BA001 KN
40 mm
Монтаж захисного
обладнання
1
238BA003 KN
2
238BA004 KN
4
3
