![Stihl FSE 60 [171/312] Destek tekerleğinin montajı](/img/pdf.png)
Stihl FSE 60 [171/312] Destek tekerleğinin montajı
![Stihl FSE 81 [171/312] Destek tekerleğinin montajı](/views2/1076322/page171/bgab.png)
FSE 60, FSE 71, FSE 81
türkçe
169

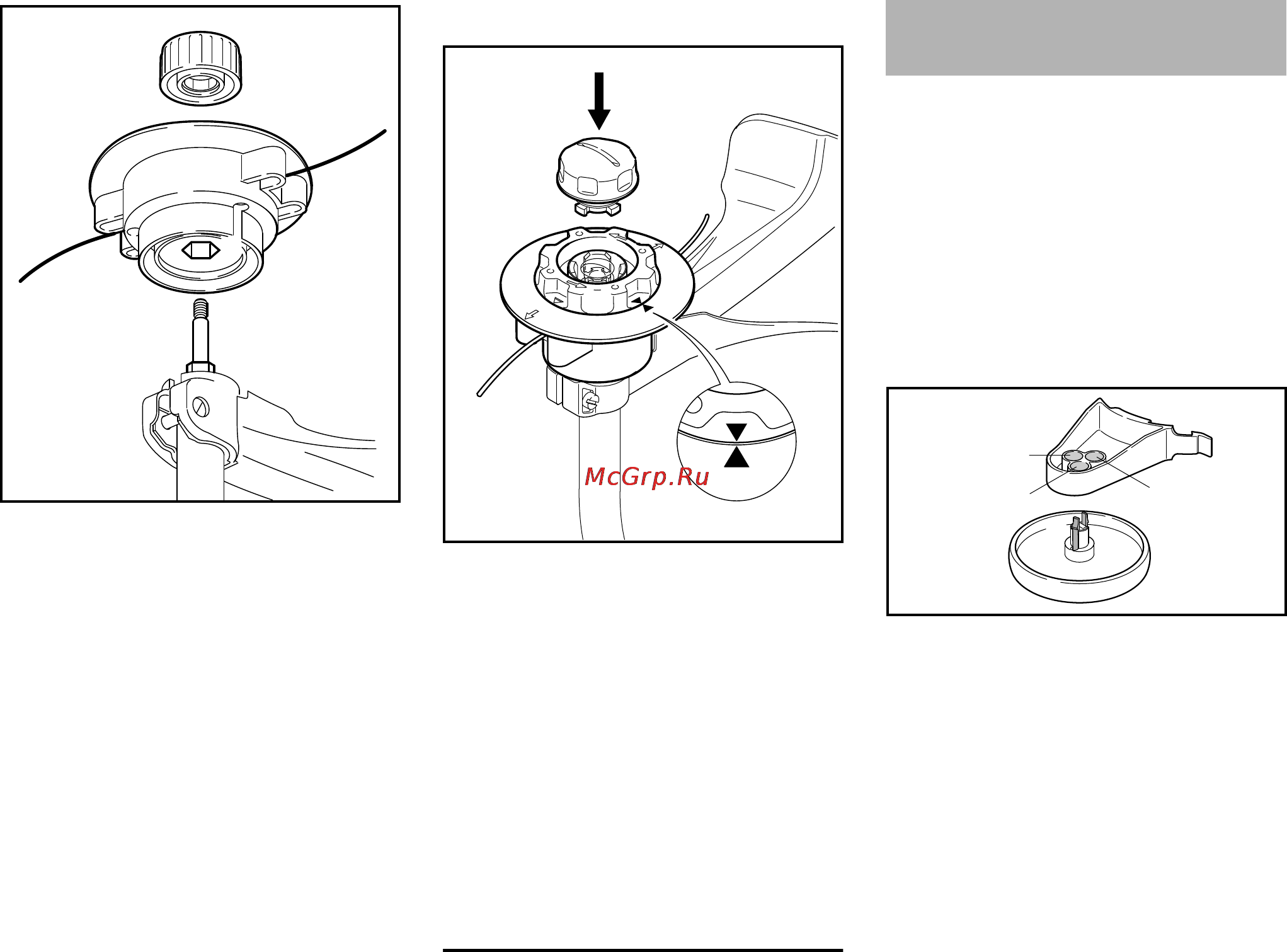

N Üst parçayı (2) mil üzerine itin (5),
bu esnada iç altı köşeli (7) elemanı
altı köşeli (6) elemana takın
N Kapağı (8) üst parçanın üzerine
yerleştirin – saat yönünde
dayanıncaya kadar döndürerek
takın ve sıkın
STIHL AutoCut C 5-2
N Üst parçayı kesici başlık AutoCut 5-
2 de olduğu gibi milin üstüne itin
N Her iki okun ucu birbirini
gösterinceye kadar makarayı (9)
saat yönünde çevirin – makarayı bu
şekilde muhafaza edin
N Kapağı (8) sonuna kadar bastırarak
makaranın içine sokun ve aynı anda
saat yönünde çevirin.
N Kapağı dayanıncaya kadar
döndürün ve elden sıkın
Kesici başlığı çıkartma
N Makara gövdesini sabit tutun
N Kapağı saat yönünün tersine doğru
döndürün
Destek tekerlek ya siparişe dahildir veya
sonradan temin edilebilir.
Destek tekerlek kesici ipin çalışma
alanını tespit eder.
– Döner kesici ip çalışırken
verilebilecek hasarlardan korur
(örnk. ağaç kabukları)
– Kenarları keserken zeminden alete
olan mesafeyi belirler.
Destek tekerlek (1) 3 pozisyonda (A, B
veya C) tutacakta (2) tespit edilebilir.
Böylece kesici ipin kesilecek kenara
olan mesafesi çeşitli ölçülerde
ayarlanabilir.
A Kesici ipin kesim alanı destek
tekerleğin dış açısının dışına
taşarsa – örnk. kenar keserken
B Kesici ipin kesim alanı destek
tekerleğin dış açısına kadar
C Kesici ipin kesim alanı destek
tekerleğinin dış açısına kadar
yetişmezse- örnk ağaçların kök
diplerindeki kesim işlerinde
7
5
2
232BA053 KN
6
8
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Destek tekerleğinin montajı
3
282BA014 KN
1
2
B
C
A
