FSE 60, FSE 71, FSE 81
lietuviškai
217

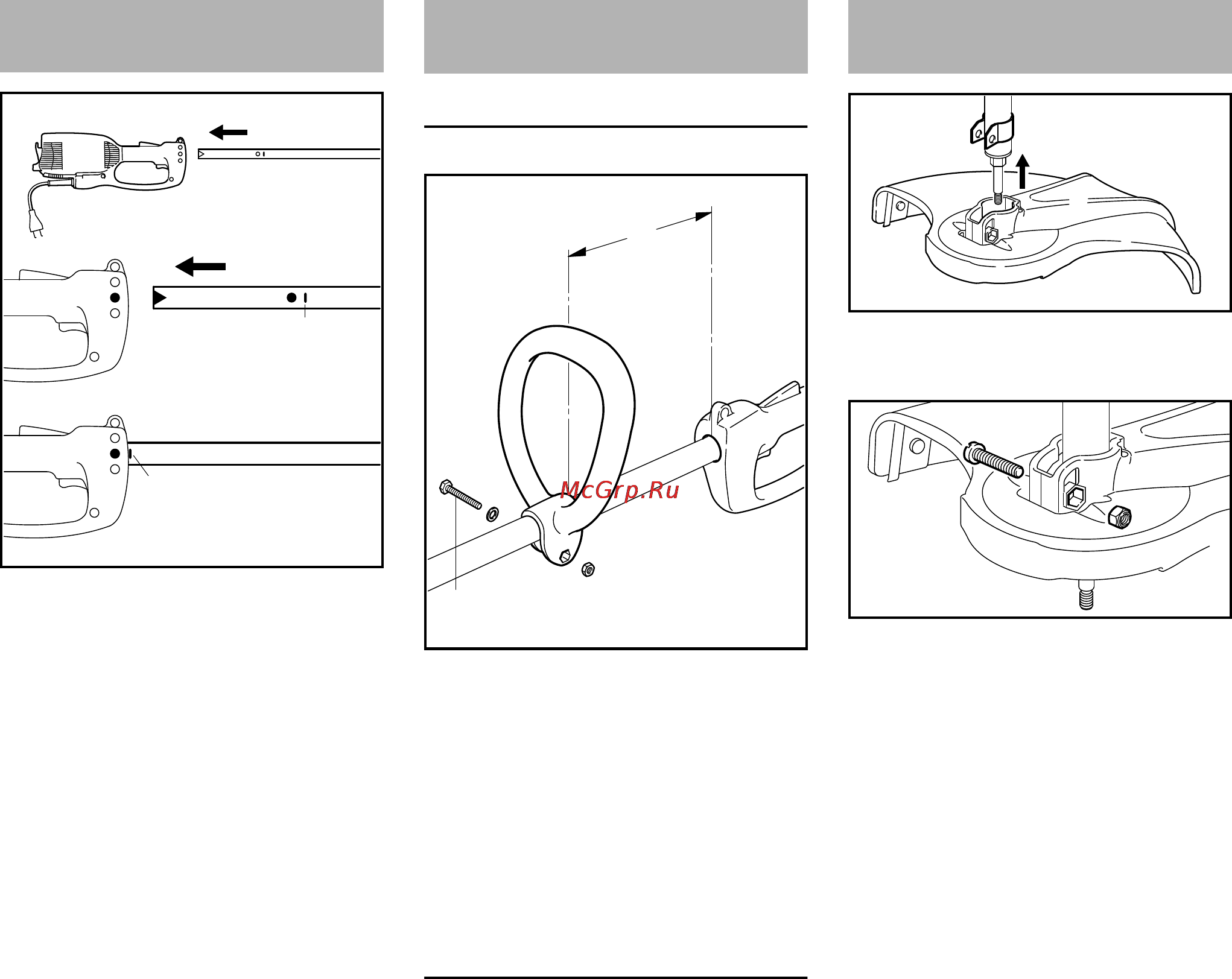

N Apsauginį gaubtelį nuimti nuo koto
N Kotą (1) įkišti į karterį (2) iki atžymos
A, kotą truputį pasukinėjant į vieną ir
kitą pusę
N Varžtą (3) priveržti korpuse
Kilpinės rankenos montavimas
N Kilpinę rankeną (1) atstumu (A)
30 cm iki valdymo rankenos (2)
užmauti ant koto
N Šešiakampę veržlę (3) įkišti į kilpinę
rankeną (1)
N Galus suspausti ir varžtą (4) M6x40
su poveržle (5) įkišti iš priešingų
pusių ir priveržti
Kilpinę rankeną pastatyti patogioje
padėtyje
N Varžtą (4) atsukti
N Kilpinę rankeną (1) pastumti į
norimą padėtį – varžtą (4) vėl
priveržti
N Apsauginį gaubtą (1) užmauti iki
galo ant laikiklio (2)
N Fiksavimo veržlę (3) įkišti į
šešiakampę kiaurymę
apsauginiame gaubte
N Kiaurymės turi sutapti
N Varžtą (4) M6x30 įsukti ir priveržti
Koto montavimas
1
238BA016 KN
3
A
2
A
Uždaros rankenos
montavimas
4
1
2
3
5
A
282BA001 KN
40 mm
Apsauginės įrangos
montavimas
1
238BA003 KN
2
238BA004 KN
4
3
