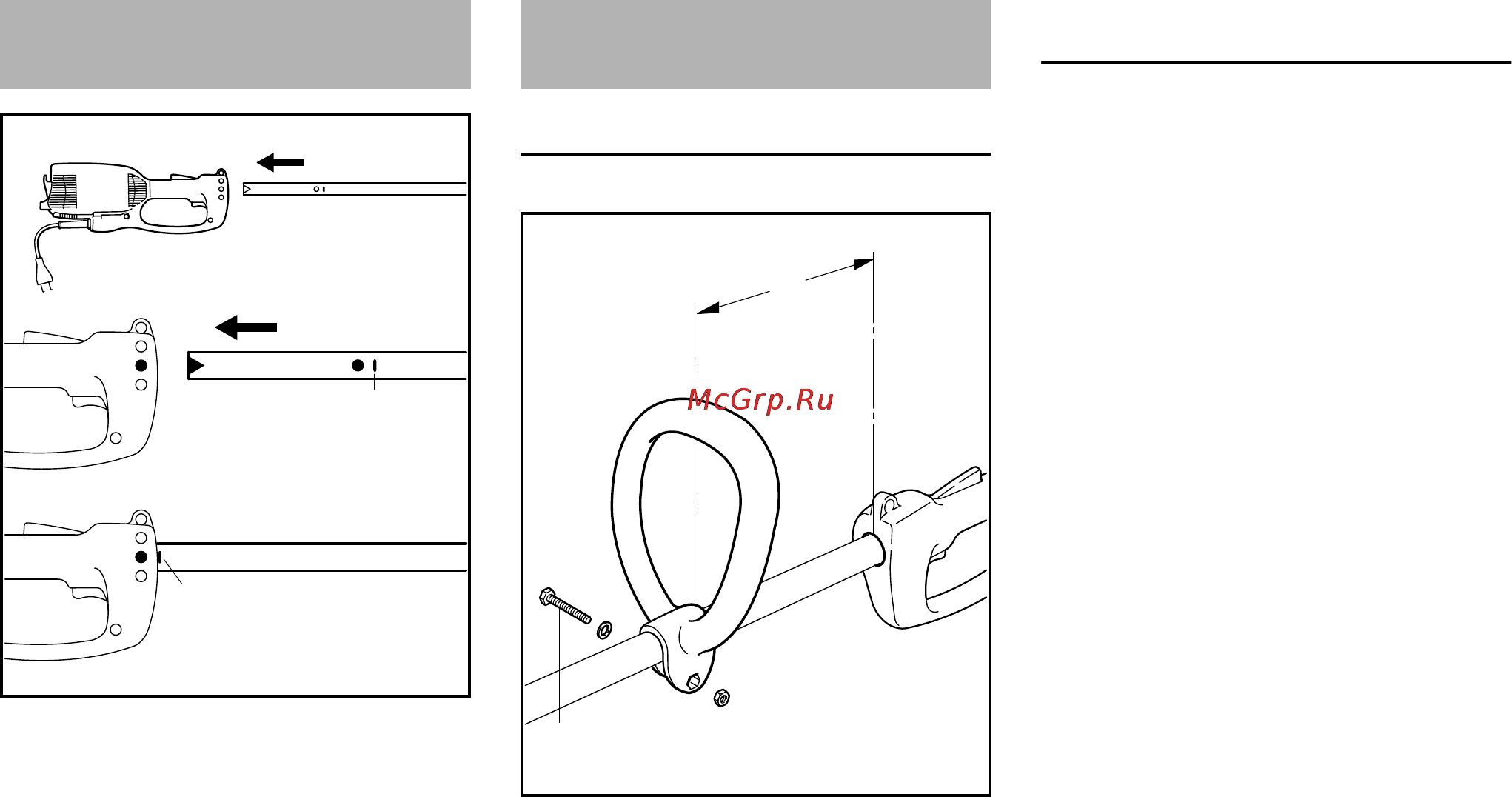

N Şaftın koruma kapağını çıkarın
N Şaftı (1) motor gövdesine (2) A
işaretine kadar yerleştirin, şaftı
yerleştirirken biraz ileri ve geri
döndürün
N Gövde içindeki civatayı (3) sıkın
Yuvarlak kolun monte edilmesi
N Yuvarlak kolu (1), kullanma
sapına (2) 30 cm aralık (A) ile şaft
üzerine takın
N Somunu (3) yuvarlak kolun (1) içine
yerleştirin
N Uçları birbirine bastırın ve
civatayı (4) M6x40 rondela (5) ile
birlikte karşı taraftan bastırarak
sıkın
Yuvarlak kolu en uygun pozisyona
getirin
N Civatayı (4) açın
N Yuvarlak kolu (1) şaft üzerinde
istenilen pozisyona kaydırın –
Civatayı (4) tekrar sıkın
Şaftın montajı
1
238BA016 KN
3
A
2
A
Halka kolun montajı
4
1
2
3
5
A
282BA001 KN
40 mm
