FSE 60, FSE 71, FSE 81
eesti
196
N Fikseerige tugiratas (1)
kinnitushaagi (5) abil kaitse (4)
konksu (6) külge
Tugiratast (1) saab kinnitushaaki (5)
veidi tõstes konksu (6) küljest
vabastada ja kaitse (4) pealt maha võtta.

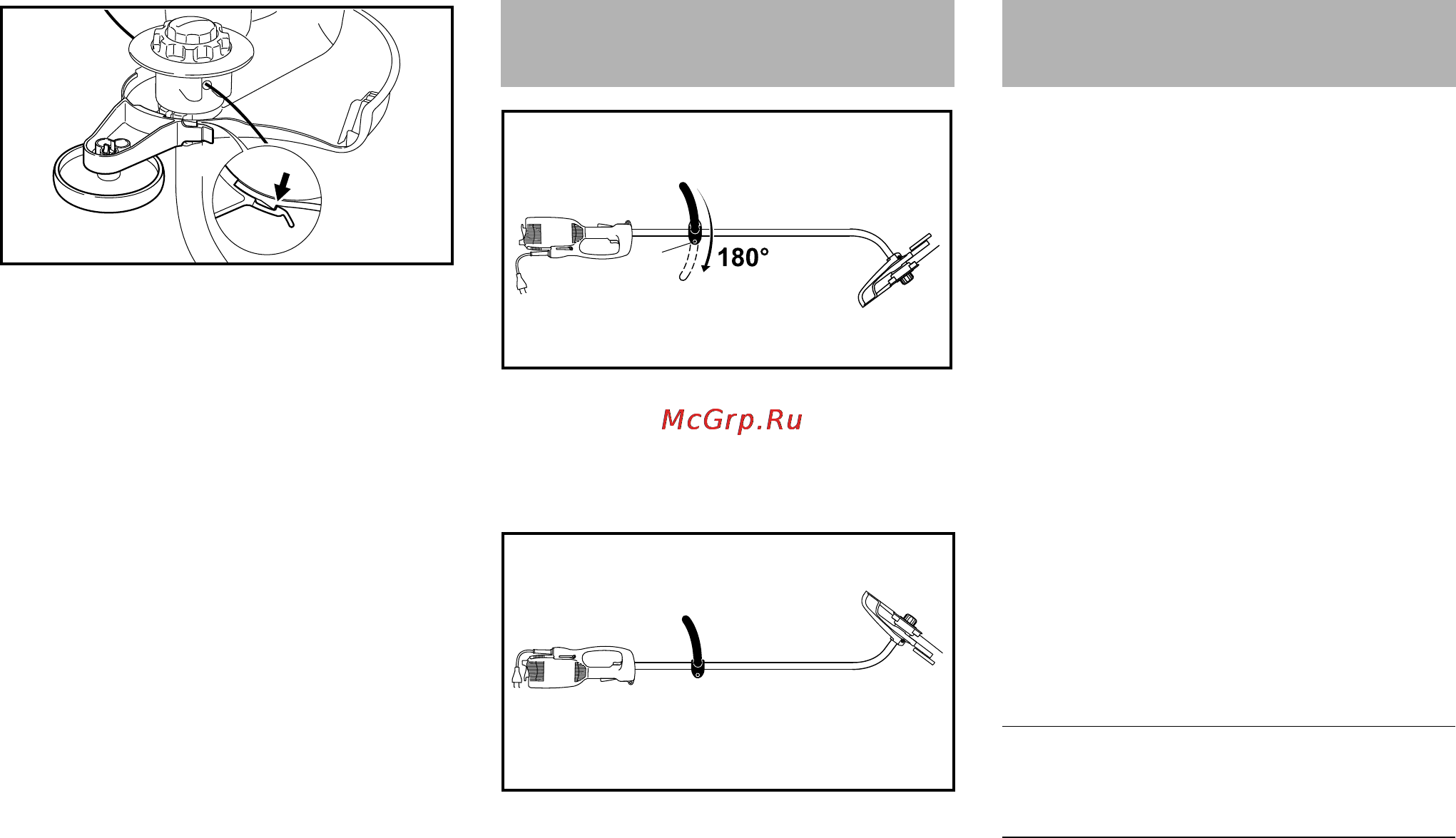

N Keerake lahti kruvi (1)
N Keerake ringkäepidet (2) 180° võrra
N Keerake kruvi (1) kinni
Pärast seadme keeramist 180° võrra on
seade valmis servalõikurina
kasutamiseks (vt "Kasutaine").
Seadme pinge ja sagedus (vt. tüübisilti)
peabvastama võrgupinge ja
võrguühenduse sagedusega.
Võrguühenduse minimaalne kaitse peab
olema teostatud vastavalt tehniliste
andmete nõuetele – vt "Tehnilised
andmed".
Seade tuleb ühendada rikkevoolu
kaitselülitiga toitepingesse, kus
voolutoide katkestatakse, kui
diferentsiaalvool ületab 30 mA.
Võrguühendus peab vastama
standardile IEC 60364 ning riigis
kehtivatele eeskirjadele.
Pikendusjuhe peab olema võrgupingest
ja juhtme pikkusest sõltuvalt esitatud
miinimumristlõikega.
5
5
6
1
282BA016 KN
4
Seadme ümberehitamine
servalõikuriks
1
2
282BA017 KN
282BA018 KN
Seadme elektriline
ühendamine
Juhtme pikkus Miinimumristlõige
220 V – 240 V:
kuni 20 m 1,5 mm
2
20 m kuni 50 m 2,5 mm
2
100 V – 127 V:
kuni 10 m AWG 14 / 2,0 mm
2
10 m kuni 30 m AWG 12 / 3,5 mm
2
