FSE 60, FSE 71, FSE 81
slovensky
66
STIHL AutoCut C 5-2
N Nasuňte na hriadeľ vrchný diel (2)
rovnako ako pri kosiacej hlave
AutoCut 5-2

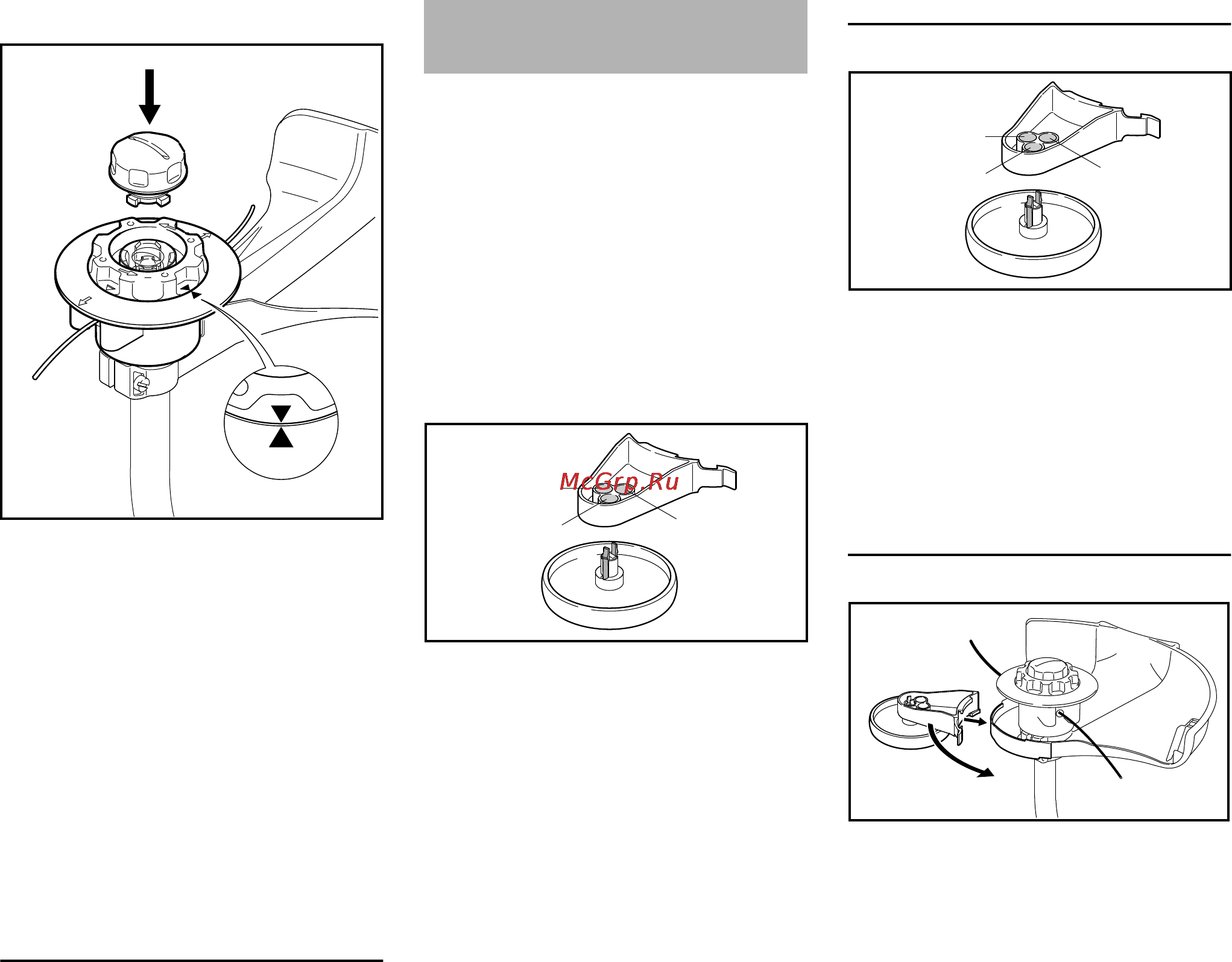

N Cievku (9) natáčajte v smere
pohybu hodinových ručičiek len tak
ďaleko, až obidva hroty šípky
smerujú proti sebe – takto cievku
zaistite
N Na cievku nasaďte čiapočku (8) až
na doraz a súčasne natáčajte v
smere pohybu hodinových ručičiek
N Čiapočku nasaďte až na doraz a
rukou pevne utiahnite
Demontáž kosiacej hlavy
N Pevne pridržiavajte kryt cievky
N Čiapočkou otáčajte proti smeru
pohybu hodinových ručičiek
Oporné koleso je obsiahnuté v rozsahu
dodávky alebo je možné ho dostať ako
zvláštne príslušenstvo.
Oporné koleso určuje pracovnú oblasť
kosiaceho vlasca.
– Pri kosení chráni pred
poškodeniami vplyvom rotujúceho
kosiaceho vlasca (napr. stromovú
kôru)
– Pri zarovnávaní okrajov stanovuje
vzdialenosť k zemi
Oporné koleso (1) je možné na
držiaku (2) zaaretovať v troch rôznych
polohách (A, B alebo C). Tým sa môže
meniť vzdialenosť kosiaceho vlasca k
opracovávanemu okraju.
A Pracovná oblasť kosiaceho vlasca
zasahuje cez vonkajší priemer
oporného kolesa – napr. pri
zarovnávaní okrajov
B Pracovná oblasť kosiaceho vlasca
dosiahuje k vonkajšiemu priemeru
oporného kolesa
C Pracovná oblasť kosiaceho vlasca
nedosiahuje k vonkajšiemu
priemeru oporného kolesa –
napr. pri kosení okolo stromov
Upevnenie oporného kolesa na držiak
N Oporné koleso (1) nastrčte do
želanej polohy na držiak (2), až
zaskakovací háčiky (3) zaskočia
Stlačením zaskakovacích háčikov (3) je
možné oporné koleso (1) opäť z
držiaka (2) uvoľniť.
Namontovanie oporného kolesa na
chránič
N Nasuňte oporné koleso (1) s
držiakom na chránič (4)
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Namontovanie oporného
kolesa
3
282BA014 KN
1
2
B
C
A
3
282BA014 KN
1
2
B
C
A
1
282BA015 KN
4
