FSE 60, FSE 71, FSE 81
română
271
STIHL AutoCut C 5-2

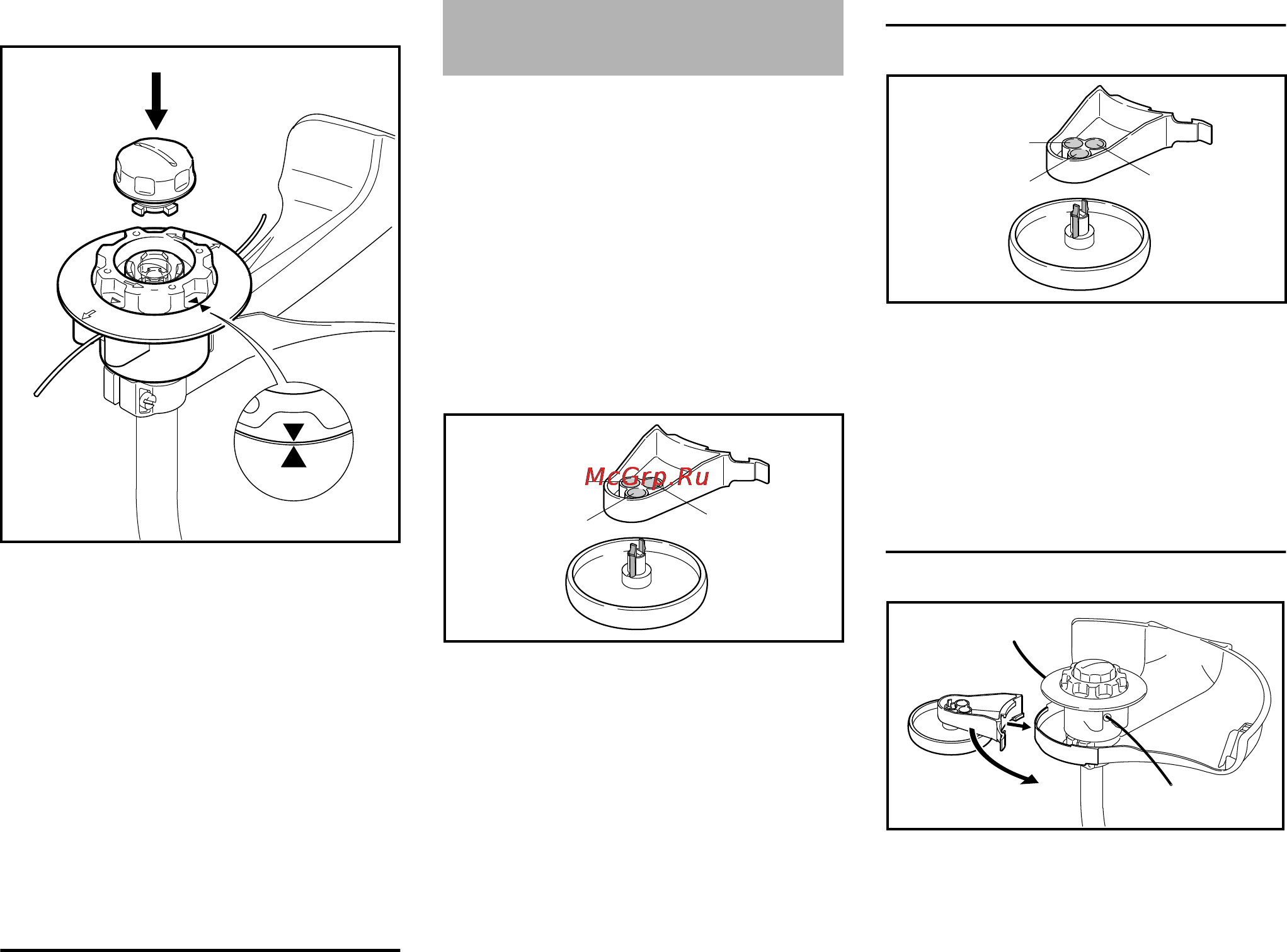

N culisaţi partea superioară (2) ca şi la
capul cositor AutoCut 5-2 pe arbore
N rotiţi bobina (9) în sens orar până
când cele două vârfuri de săgeată
ajung unul în dreptul celuilalt – astfel
se asigură bobina
N aşezaţi capacul (8) pe bobină,
apăsaţi până la refuz şi rotiţi
simultan în sens orar
N capacul se roteşte până la refuz şi
se strânge manual
Demontarea capul cositor
N carcasa bobinei se ţine ferm
N capacul se roteşte în sens contrar
sensului orar
Roata de reazem se găseşte în
programul de livrare sau se funizează ca
accesoriu special.
Roata de reazem stabileşte zona de
lucru a firului cositor.
– protejează împotriva deteriorărilor
prin capul cositor aflat în mişcare
(de ex. scoarţa copacilor)
– la tunderea marginilor stabileşte cu
exactitate distanţa faţă de sol
Roata de reazem (1) poate fi fixată în
trei poziţii diferite (A, B sau C) la
suportul (2). Prin urmare distanţa firului
cositor faţă de muchia de prelucrat
variază.
A Zona de lucru a firului cositor
depăşeşte diametrul exterior al roţii
de reazem – de. ex. la tăierea
marginilor
B Zona de lucru a firului cositor ajunge
până la diametrul exterior al roţii de
reazem.
C Zona de lucru a firului cositor nu
ajunge până la diametrul exterior al
roţii de reazem – de ex. la cosirea în
jurul arborilor
Fixarea roţii de reazem la suport
N introduceţi roata de reazem (1) în
suportul (2) în poziţia dorită până la
fixarea cârligului (3)
La apăsarea cârligelor (3) roata de
reazemn (1) poate fi demontată de pe
suportul (2).
Montarea roţii de reazem la apărătoare
N poziţionaţi roata de reazem (1) cu
suportul la apărătoarea (4)
9
681BA018 KN
Schnur/LINE 2
Schnur/LINE 1
2
8
Montarea roţii de reazem
3
282BA014 KN
1
2
B
C
A
3
282BA014 KN
1
2
B
C
A
1
282BA015 KN
4
