FW 20 - TS 410, TS 420, TS 500i
română
98

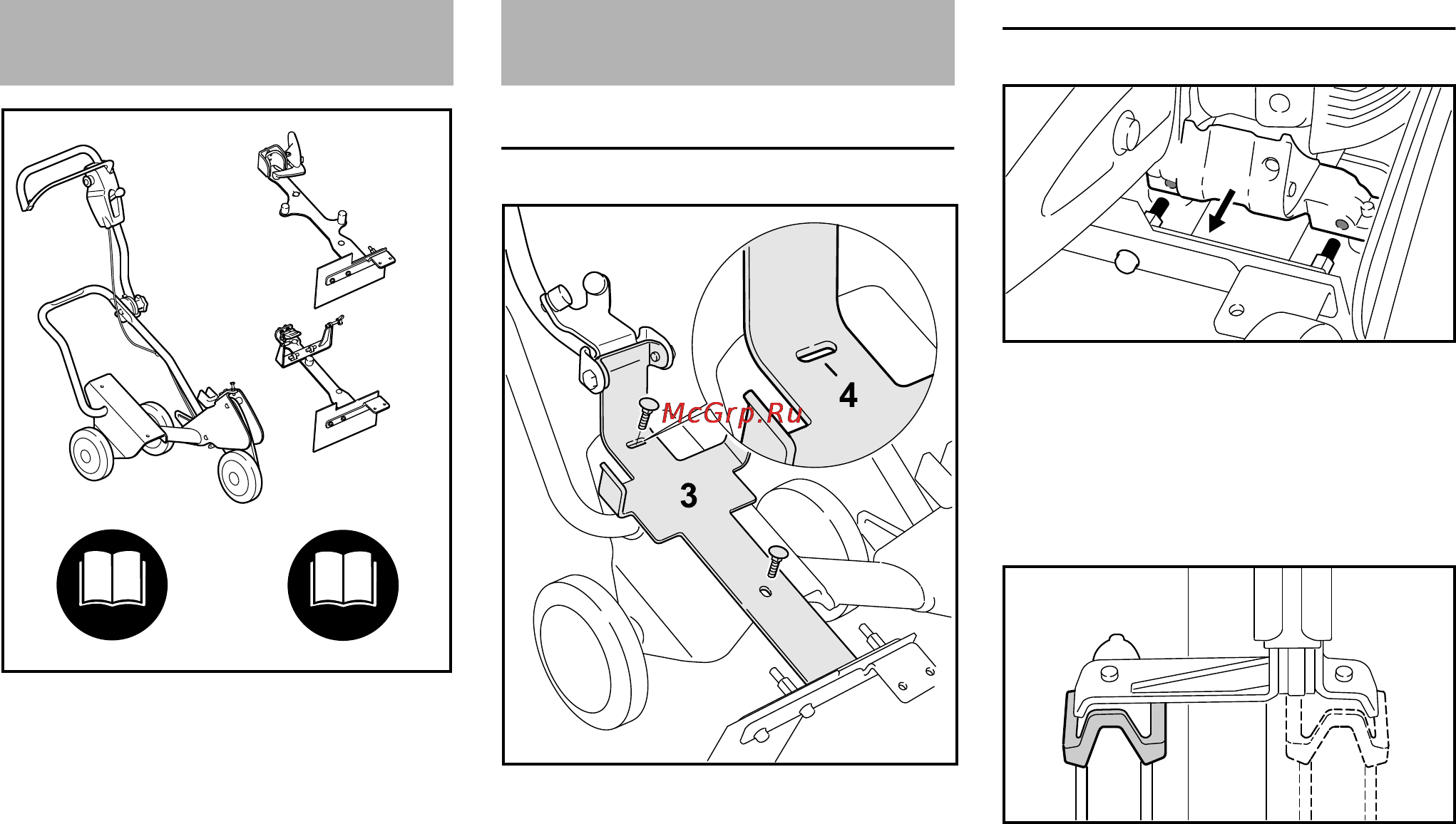

Pentru a obţine un cărucior complet de
ghidare FW 20 au fost combinate un
aparat de bază şi un set ataşabil.
Prin urmare manualul integral de
utilizare al căruciorului de ghidare
FW 20 este compus din 2 manuale de
utilizare – ale aparatului de bază FW 20
şi setului ataşabil FW-TS.
Întotdeauna ambele manuale de
utilizare se vor citi cu atenţie înainte de
punerea în funcţiune şi se vor păstra în
siguranţă pentru a fi utilizate ulterior.
Suplimentar se va lua în considerare şi
manualul de utilizare al utilajului de
debitare întrebuinţat.
Montarea suportului
N rabataţi în sus tubul (1)
N introduceţi şuruburile (2) M8x25 pe
sus, prin găurile longitudinale în
suport (3)
N centraţi suportul (3) astfel încât
crestătura (4) să se găsească pe
gaura longitudinală, în centru, spre
şurub
N înşurubaţi şi strângeţi piuliţele
hexagonale, împreună cu şaibele
Ataşarea utilajului de debitat
N poziţionaţi utilajul de debitat în aşa
fel încât bolţurile (1) să pătrundă în
alezajele ştuţurilor (2)
Centrarea plăcii de prindere după
apărătoare
Montarea exterioară a apărătoarei
N montaţi elementul de prindere în
poziţia A
Montarea interioară a apărătoarei
N montaţi elementul de prindere în
poziţia B
Cărucior de ghidare
379BA049 KN
+
+
.....
Montare
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
