FW 20 - TS 410, TS 420, TS 500i
hrvatski
18

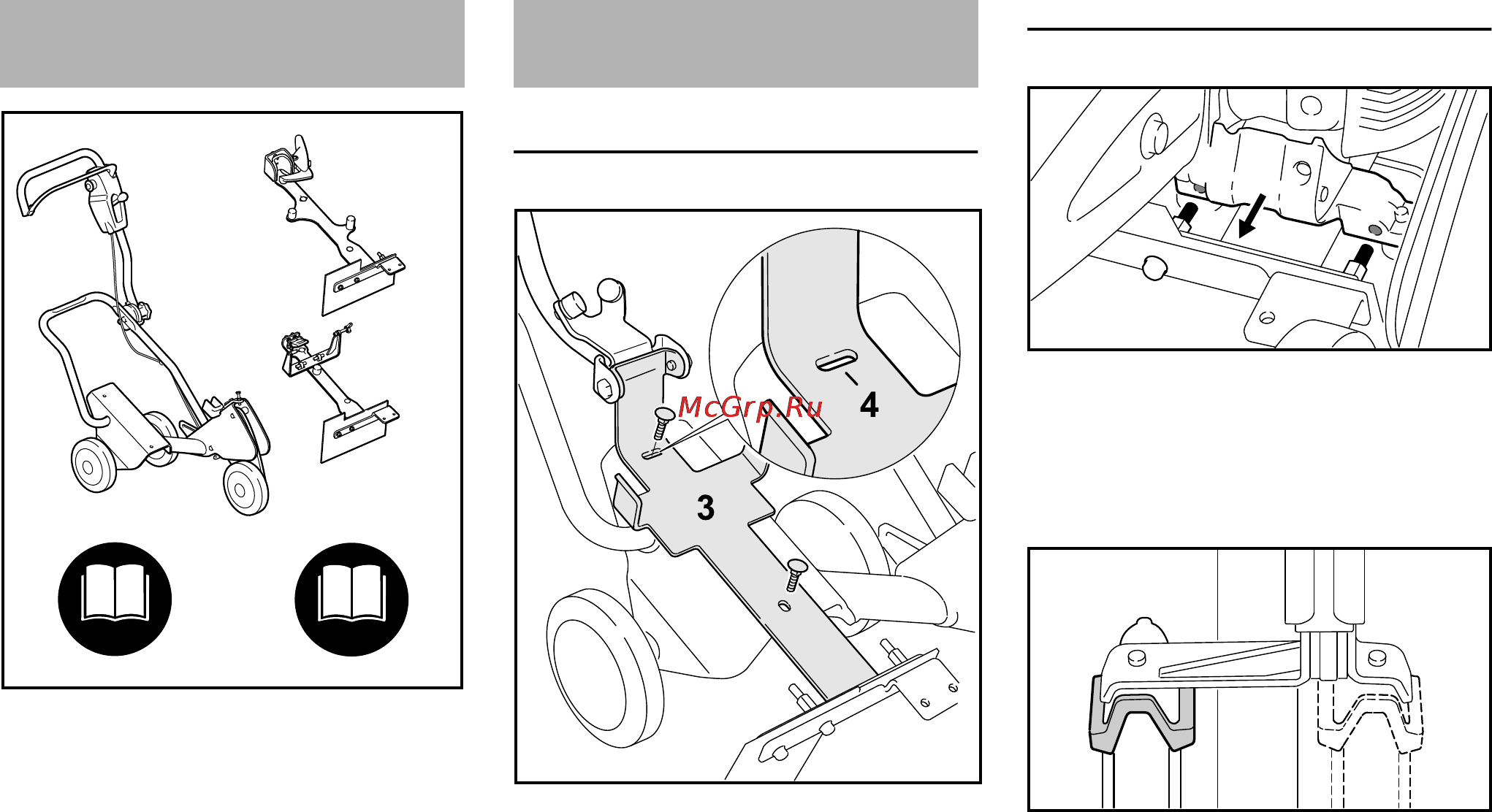

Za kompletna kolica za vođenje FW 20
dovode se skupa osnovni/bazni uređaj i
dogradna garnitura.
Stoga se cijela uputa za uporabu za
kolica za vođenje FW 20 sastoji od 2
upute za uporabu – za osnovni uređaj
FW 20 i za dogradnu garnituru FW-TS.
Prije prvog stavljanja u rad/pogon
pažljivo pročitati obje upute za uporabu i
spremiti ih na sigurno mjesto, radi
kasnijeg korišćenja.
Dodatno uvažavati i uputu za uporabu
brusnog parača koji se koristi.
Montirati prihvatnik
N Cijev (1) odklopiti potezom prema
gore
N vijke (2) M8x25 odozgo gurnuti kroz
duge rupe u prihvatnik (3)
N prihvatnik (3) izravnati tako, da
urez (4) na gornjoj dugoj rupi leži u
sredini prema vijku
N matice sa šesterokutnom glavom s
pločama zavijčati i čvrsto pritegnuti
Dograditi brusni parač
N Brusni parač položiti tako, da
svornjaci (1) vire u provrte
potpornja (2)
Steznu ploču izravnati prema štitniku
Vanjska dogradnja štitnika
N Stezni element montirati u položaj A
Nutarnja dogradnja štitnika
N Stezni element montirati u položaj B
Kolica za vođenje
379BA049 KN
+
+
.....
Dogradnja
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
