FW 20 - TS 410, TS 420, TS 500i
magyar
46

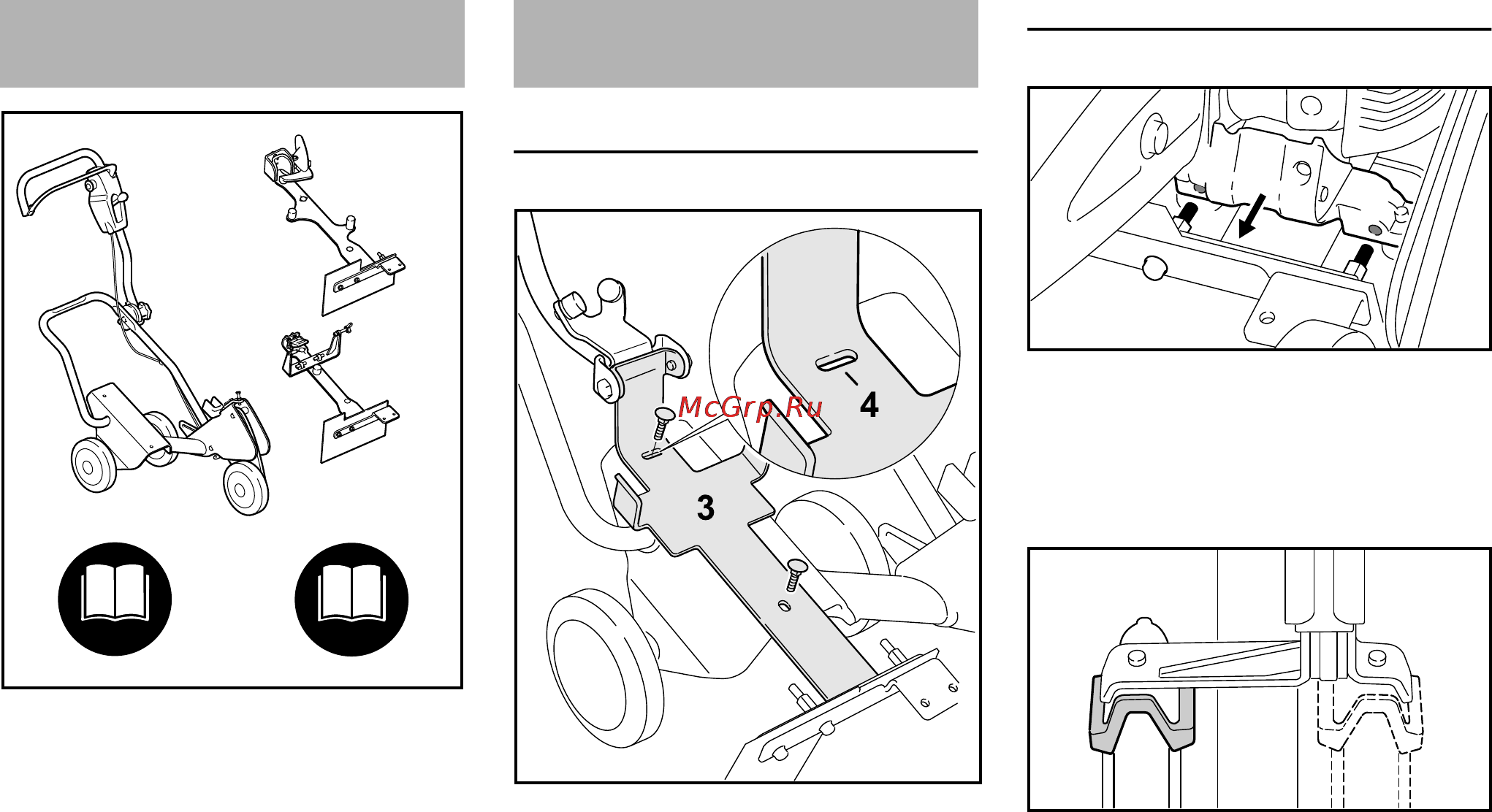

Az FW 20 típusú komplett vezetőkocsi
kialakításához összevonnak egy
alapkészüléket és egy kiegészítő
készletet.
Az FW 20 vezetőkocsi teljes használati
utasítása ezért 2 útmutatóból tevődik
össze – az FW 20 alapkészülékéből és
az FW-TS kiegészítő készletéből.
Az első üzembe helyezés előtt
figyelmesen olvassa el mindkét
használati utasítást, és gondosan őrizze
meg azokat a későbbi használathoz.
Kiegészítőleg figyelembe kell venni az
adott sarokcsiszoló használati
utasítását.
A felfogatás felszerelése
N Hajtsa fel a csövet (1).
N Dugja át az M8x25 csavarokat (2) a
felfogatásban (3) lévő hosszú
lyukakon.
N Igazítsa ki a felfogatást (3), oly
módon, hogy a felső hosszú
nyíláson lévő rovátka (4) a
csavarhoz képest központosan
helyezkedjen el.
N Csavarja fel a hatlapú anyákat az
alátétkarikákkal és húzza meg
azokat.
A sarokcsiszoló felszerelése
N Tegye fel a sarokcsiszolót, oly
módon, hogy a csapok (1) a támasz
(2) furataiba nyúljanak.
A szorítólemez kiigazítása a védőhöz
A védő kívül felszerelve
N Szerelje fel a szorítóelemet az "A"
helyzetbe.
A védő belül felszerelve
N Szerelje fel a szorítóelemet a "B"
helyzetbe.
Vezetőkocsi
379BA049 KN
+
+
.....
Felszerelés
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
