FW 20 - TS 410, TS 420, TS 500i
slovensky
54
Pre kompletný vodiaci vozík FW 20 sa
dokopy zmontuje základné náradie a
montážna sada.
Celý návod na obsluhu vodiaceho
vozíka FW 20 se preto skladá z
2 návodov na obsluhu – základného
náradia FW 20 a montážnej sady
FW-TS.
Pred prvým uvedením do prevádzky je
potrebné si vždy pozorne prečítať
obidva návody na obsluhu a bezpečne
ich uschovať pre ďalšie použitie.
Súčasne dodržiavajte návod na obsluhu
použitej rozbrusovačky.

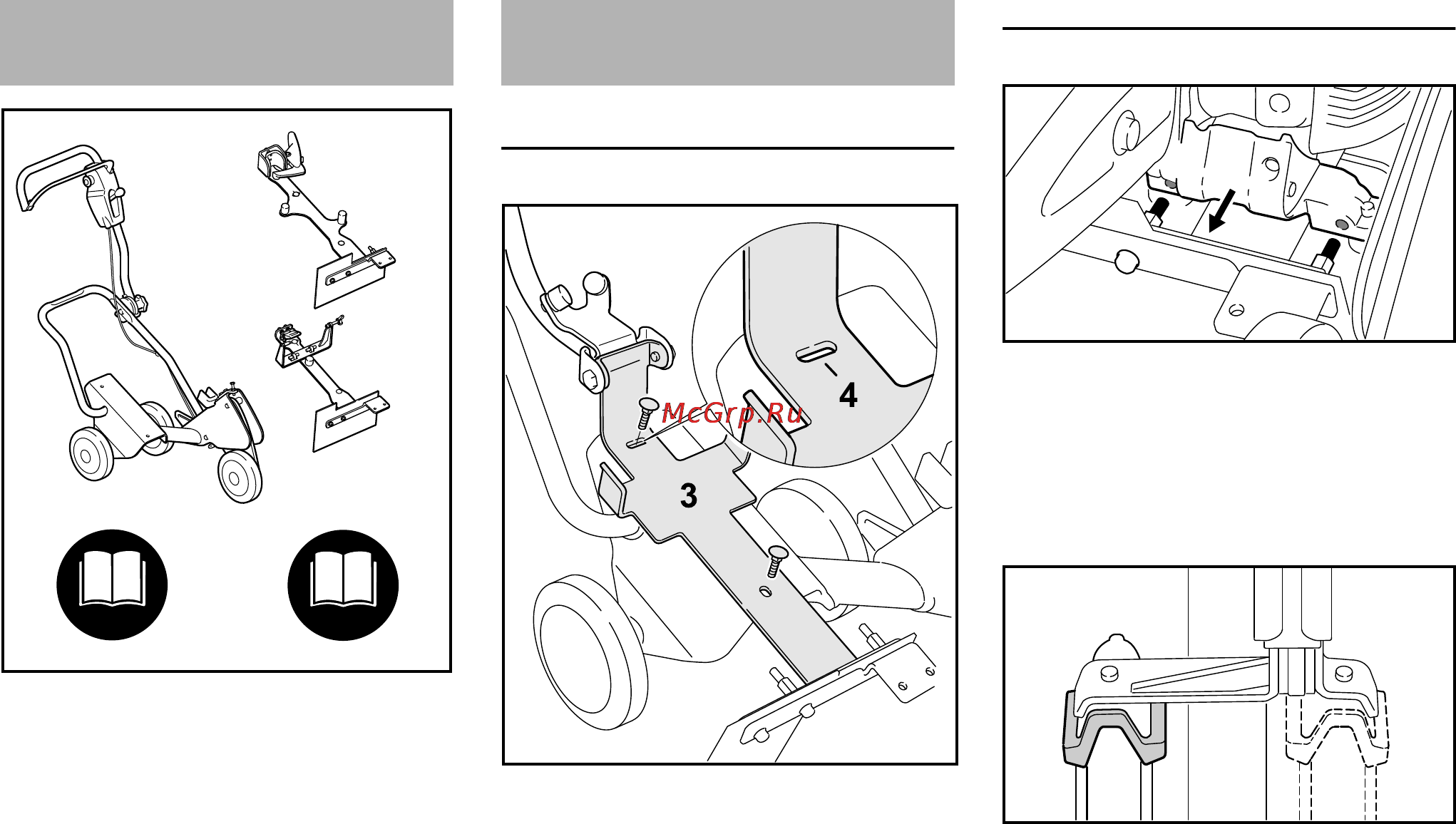

Namontovanie uchytenia
N Odklopte rúrku (1) smerom nahor
N Skrutky (2) M8x25 zastrčte smerom
zhora do pozdĺžnych otvorov v
uchytení (3)
N Uchytenie (3) vyrovnajte tak, aby
zárez (4) na hornom pozdĺžnom
otvore ležal v strede skrutky
N Naskrutkujte šesťhranné matice s
podložkami a pevne utiahnite
Namontovanie rozbrusovačky
N Rozbrusovačku položte tak, aby
čapy (1) zasahovali do otvorov
opierky (2)
Vyrovnanie prítlačnej platničky podľa
chrániča
Vonkajšia montáž chrániča
N Namontujte prítlačný prvok do
polohy A
Vnútorná montáž chrániča
N Namontujte prítlačný prvok do
polohy B
Vodiaci vozík
379BA049 KN
+
+
.....
Namontovanie
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
