FW 20 - TS 410, TS 420, TS 500i
dansk
34

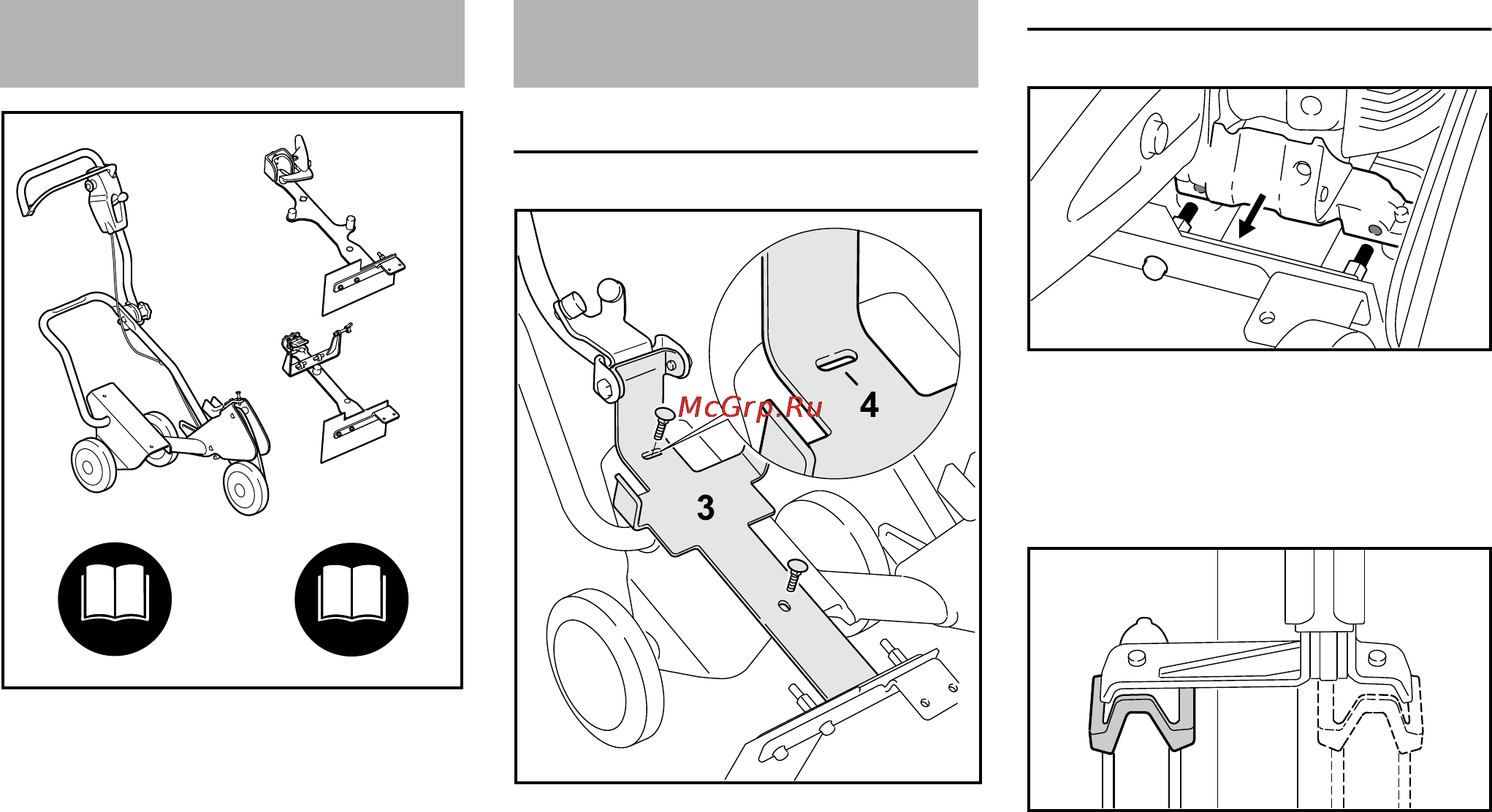

For en komplet kørevogn FW 20
sammensættes en basisenhed og et
monteringssæt.
Den samlede betjeningsvejledning til
kørevogn FW 20 består derfor af
2 betjeningsvejledninger – basisenhed
FW 20 og monteringssæt FW-TS.
Læs altid begge betjeningsvejledninger
opmærksomt før den første ibrugtagning
og opbevar dem sikkert til senere brug.
Se desuden betjeningsvejledningen til
den anvendte skæremaskine.
Montering af holder
N Klap røret (1) opad
N Sæt skruerne (2) M8x25 fra oven
gennem langhullerne i holderen (3)
N Juster holderen (3) så at kærven (4)
på det øverste langhul ligger midt
mod skruen
N Skru sekskantskruerne på med
skiver og spænd dem fast
Monter skæremaskinen
N Læg skæremaskinen på så at
tapperne (1) rager ind i
støtternes (2) boringer
Juster klemplade efter afskærmning
Afskærmningens udvendige montering
N Monter klemelement i stilling A
Afskærmningens indvendige montering
N Monter klemelement i stilling B
Kørevogn
379BA049 KN
+
+
.....
Montering
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
