FW 20 - TS 410, TS 420, TS 500i
português
50

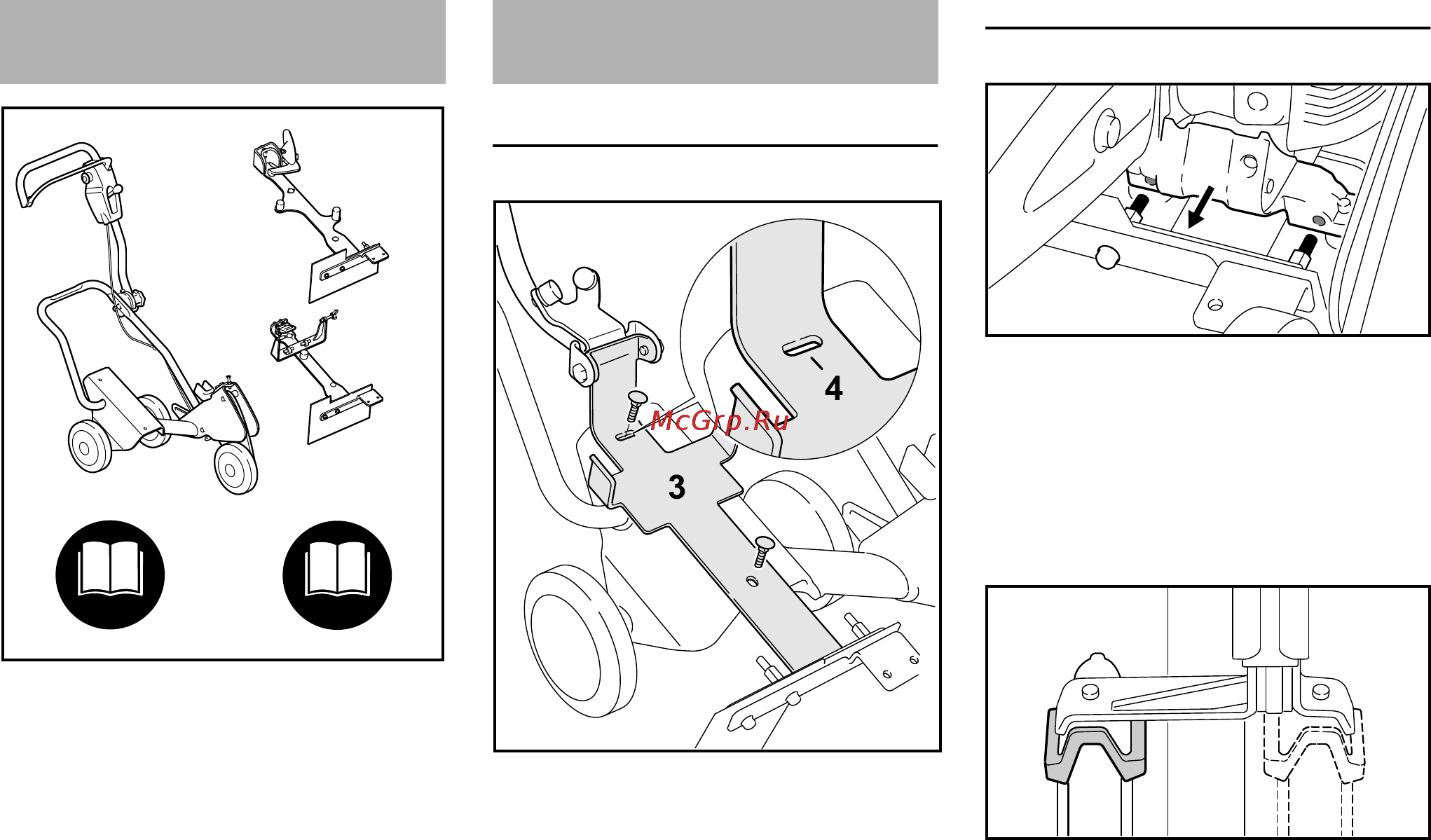

Para um carro completo FW 20 são
unidos um aparelho de base e um jogo
de anexo.
Por isto, as Instruções de serviço
completas para o carro FW 20
compõem-se de 2 Instruções de serviço
– o aparelho de base FW 20 e o jogo de
anexo FW-TS.
Ler sempre com atenção as duas
Instruções de serviço antes de colocar o
aparelho pela primeira vez em
funcionamento, e guardá-las num lugar
seguro para o uso ulterior.
Observar adicionalmente as Instruções
de serviço do cortador de ferro e pedra
utilizado.
Montar o assento
N Bascular o tubo (1) para cima
N Enfiar os parafusos (2) M8x25 de
cima nos buracos compridos no
assento (3)
N Ajustar o assento (3) de tal modo
que o entalhe (4) no buraco
comprido superior seja centrado ao
parafuso
N Atarraxar as porcas de cabeça
sextavada com arruelas, e
apertá-las bem
Aplicar o cortador de ferro e pedra
N Colocar o cortador de ferro e pedra
de tal modo que os pernos (1) se
ergam para dentro dos furos do
apoio (2)
Ajustar a placa de aperto
correspondentemente à protecção
Aplicação da protecção no exterior
N Montar o elemento de aperto na
posição A
Aplicação da protecção no interior
N Montar o elemento de aperto na
posição B
Carro
379BA049 KN
+
+
.....
Aplicação
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
