FW 20 - TS 410, TS 420, TS 500i
suomi
26
Täydellinen FW 20 -ohjausvaunu
koostuu peruslaitteesta ja
asennussarjasta.
Sen vuoksi FW 20 -ohjausvaunun koko
käyttöohjeeseen kuuluu 2 käyttöohjetta
– FW 20 -peruslaitteen käyttöohje ja FW
TS -asennussarjan-käyttöohje.
Lue kumpikin käyttöohje huolellisesti
ennen ensimmäistä käyttökertaa, ja
säilytä ne myöhempää käyttöä varten.
Noudata lisäksi myös käyttämäsi
laikkaleikkurin käyttöohjetta.

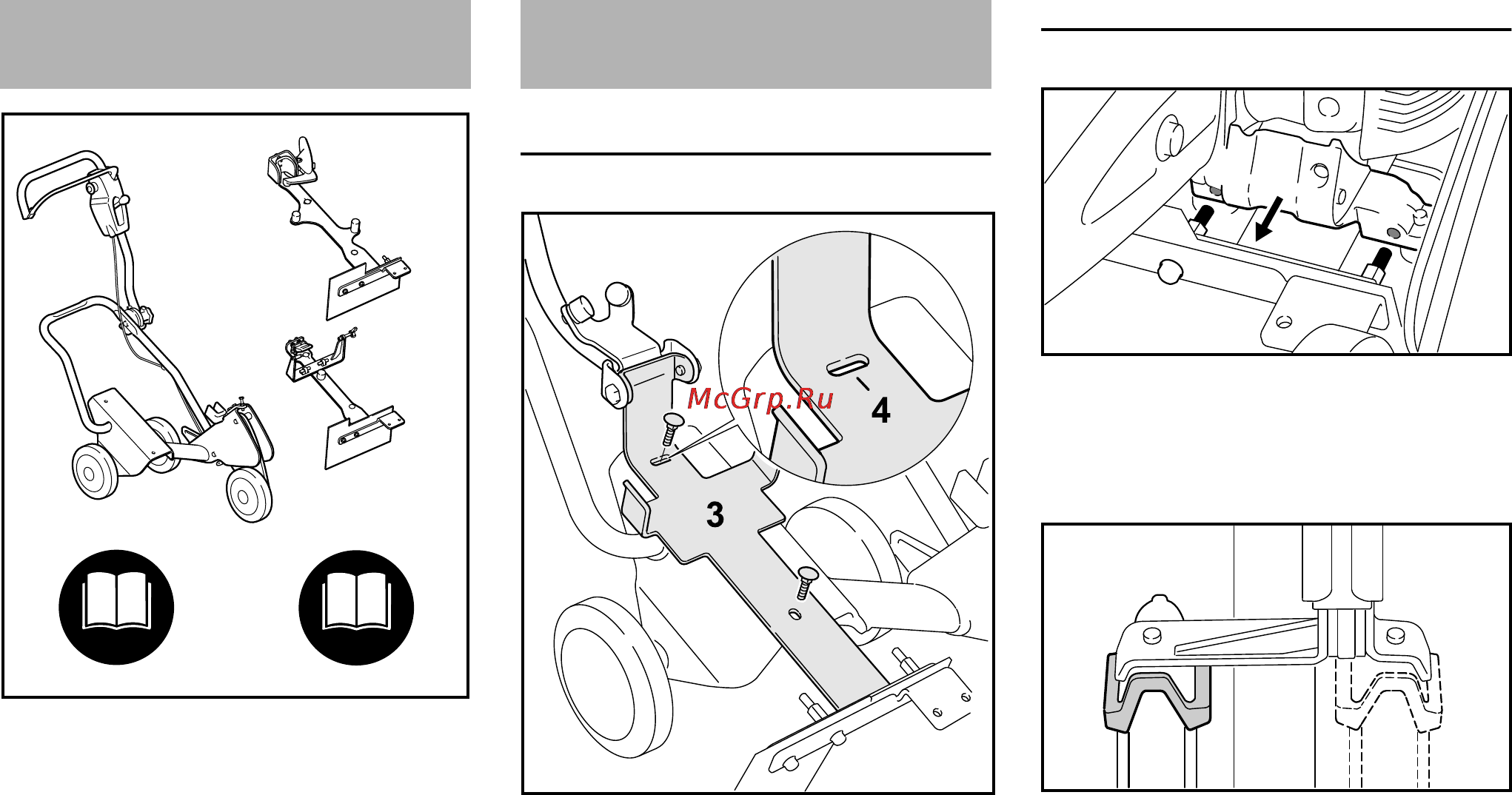

Kiinnikkeen asentaminen
N Nosta putki (1) ylös
N Työnnä ruuvit (2) M8 x 25 ylhäältä
käsin alustan (3) pitkiin reikiin
N Kohdista alusta (3) niin, että
yläreiän ura (4) tulee keskelle ruuvia
N Ruuvaa ja kiristä kuusiomutterit ja
aluslaatat
Laikkaleikkurin asentaminen
N Aseta laikkaleikkuri niin, että pultit
(1) työntyvät tuen (2) reikiin
Kohdista kiristyslaatta suojukseen päin
Suojuksen asennus ulkopuolelle
N Asenna kiristysosa kohtaan A
Suojuksen asennus sisäpuolelle
N Asenna kiristysosa kohtaan B
Ohjausvaunu
379BA049 KN
+
+
.....
Asennus
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
