FW 20 - TS 410, TS 420, TS 500i
deutsch
2
Für einen kompletten Führungswagen
FW 20 werden ein Grundgerät und ein
Anbausatz zusammengeführt.
Die gesamte Gebrauchsanleitung für
den Führungswagen FW 20 setzt sich
deshalb aus 2 Gebrauchsanleitungen –
Grundgerät FW 20 und Anbausatz
FW-TS – zusammen.
Immer beide Gebrauchsanleitungen vor
der ersten Inbetriebnahme aufmerksam
lesen und für späteren Gebrauch sicher
aufbewahren.
Zusätzlich die Gebrauchsanleitung des
verwendeten Trennschleifers beachten.

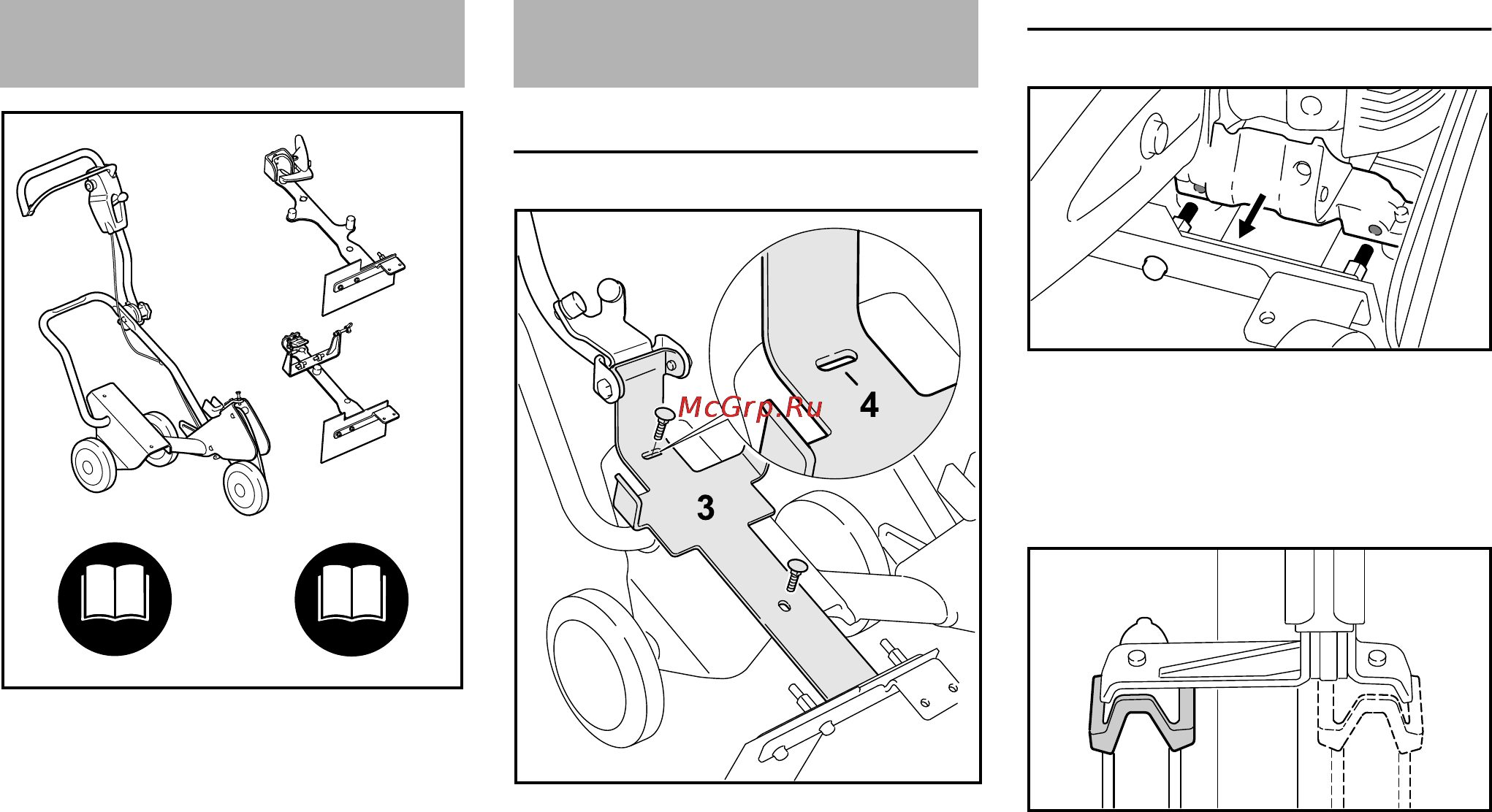

Aufnahme montieren
N Rohr (1) nach oben klappen
N Schrauben (2) M8x25 von oben
durch die Langlöcher in der
Aufnahme (3) stecken
N Aufnahme (3) so ausrichten, dass
die Kerbe (4) am oberen Langloch
mittig zur Schraube liegt
N Sechskantmuttern mit Scheiben
aufschrauben und festziehen
Trennschleifer anbauen
N Trennschleifer so anlegen, dass die
Bolzen (1) in die Bohrungen der
Stütze (2) ragen
Klemmplatte nach Schutz ausrichten
Aussenanbau des Schutzes
N Klemmelement in Position A
montieren
Innenanbau des Schutzes
N Klemmelement in Position B
montieren
Führungswagen
379BA049 KN
+
+
.....
Anbau
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
