FW 20 - TS 410, TS 420, TS 500i
deutsch
3

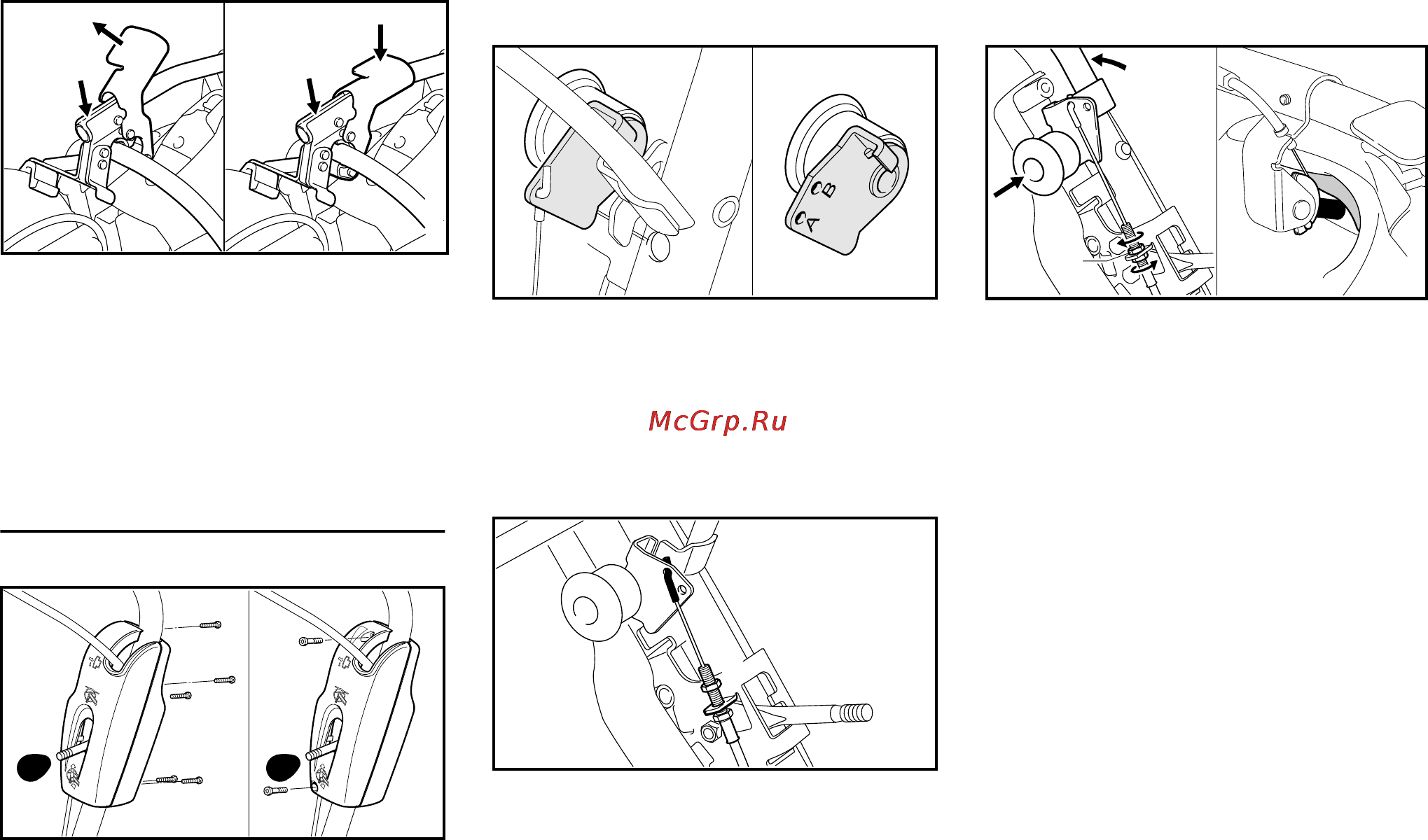

N Rohr (3) nach unten klappen und
dabei den Verriegelungshebel (4) in
die obere Position bringen
N mit festem Druck auf das Rohr den
Verriegelungshebel nach unten
drücken und am Griffrohr einrasten
Gasbetätigung anbauen
N Knopf (1) am Hebel für die
Schnitttiefenverstellung abdrehen
N Schrauben (2) herausdrehen und
Gehäusehälfte abnehmen
Mitnehmer ersetzen
N Mitnehmer (3) mit nur einer
Aufnahmebohrung müssen durch
Mitnehmer (4) aus dem Anbausatz
ersetzt werden
Gaszug montieren
N Gaszugnippel (5) und
Gewindehülse durch den Halter (6)
führen
N Sechskantmutter (7) aufschrauben
N Gaszugnippel in
Aufnahmebohrung (B) einhängen
Gaszug einstellen
N Bügel in Vollgasposition bringen
N Gaszug mit unterer Mutter spannen
bis der Hebel (9) am Anschlag ist –
der Gaszug muss sich in der
Führung befinden, Gashebel in
Vollgasposition
N Sechskantmutter (8) festziehen
N Bügel lösen – Leerlaufposition – der
Gashebel des Trennschleifers muss
sich in Leerlaufposition befinden
Gaszug nachstellen
Bei montiertem Trennschleifer lässt sich
der Gaszug falls erforderlich
nachstellen.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
