FW 20 - TS 410, TS 420, TS 500i
deutsch
4

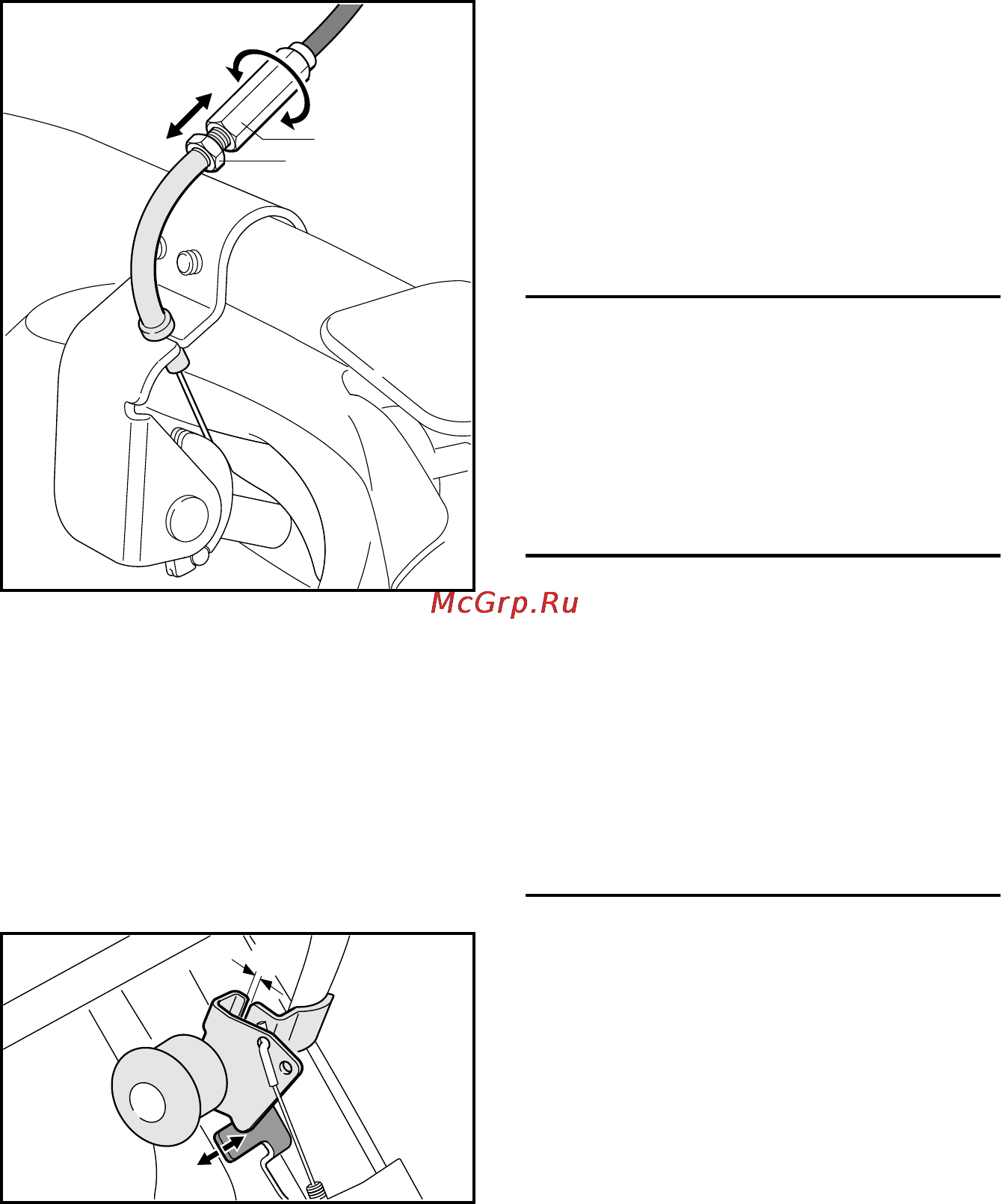

N Bügel in Vollgasposition bringen
N Sechskantmutter (1) lösen
N Hülse (2) drehen und Gaszug nach
Bedarf einstellen
N Hülse (2) mit Sechskantmutter (1)
kontern
Anschlag prüfen / einstellen
Prüfung ist nur erforderlich, wenn der
Mitnehmer getauscht wurde.
N Abstand (a) muss 1 bis 2 mm
betragen – anderenfalls die Position
des Anschlages (1) korrigieren
(Pfeile) und Gaszugeinstellung
prüfen
N Gehäusehälften wieder montieren
und Knopf auf Hebel aufschrauben
Trennschleifer abbauen
N Verriegelungshebel am Rohr nach
oben drücken und Rohr nach oben
klappen
N Trennschleifer abnehmen
Probeschnitt
Ergibt der Probeschnitt eine im
Vergleich zur Segmentbreite der
Trennschleifscheibe erheblich breitere
Schnittfuge (ca. 1,5 fache
Segmentbreite), muss die korrekte
Montage der Trennschleifscheibe
überprüft werden.
Transport
Zum platzsparenden Transport kann der
Sterngriff gelöst und das Führungsrohr
nach vorne geschwenkt werden (evtl.
montierten Wasserbehälter entfernen).
1
2
379BA064 KN
1
a
379BA041 KN
