FW 20 - TS 410, TS 420, TS 500i
français
10
Un chariot de guidage FW 20 complet
se compose d'un chariot de base et d'un
kit de montage.
C'est pourquoi la Notice d'emploi du
chariot de guidage FW 20 complet se
compose de 2 Notices d'emploi – de
celle du chariot de base FW 20 et de
celle du kit de montage FW-TS.
Il faut donc toujours lire attentivement
les deux Notices d'emploi avant la
première mise en service et les
conserver précieusement pour pouvoir
les relire lors d'une utilisation ultérieure.
Suivre en plus les instructions de la
Notice d'emploi de la découpeuse à
disque utilisée.

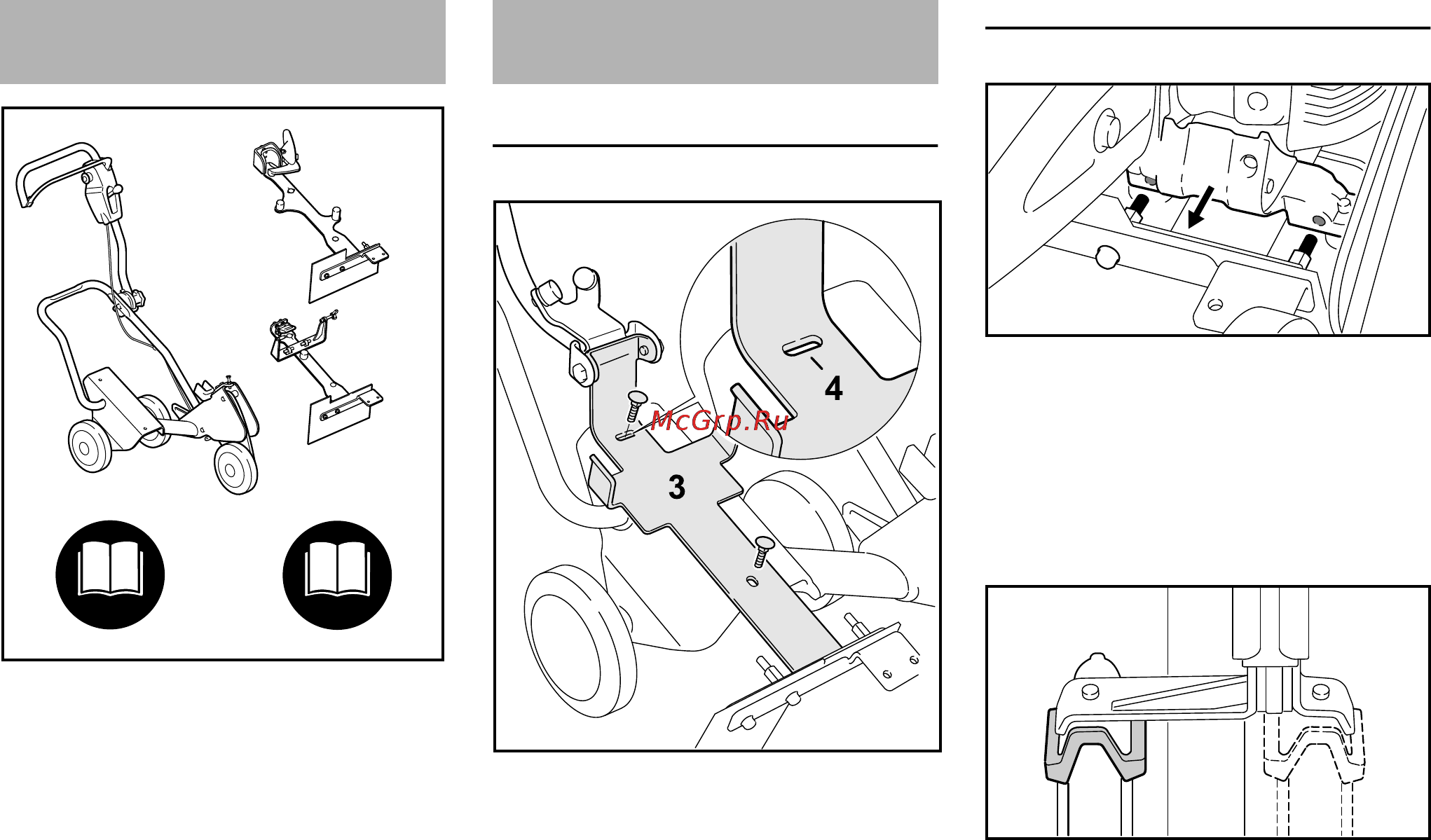

Montage du support
N Basculer le tube (1) vers le haut ;
N introduire les vis (2) M8x25, par le
haut, à travers les trous oblongs du
support (3) ;
N positionner le support (3) de telle
sorte que l'encoche (4) située au
niveau du trou oblong supérieur soit
bien centrée par rapport à la vis ;
N monter et serrer les écrous à six
pans avec une rondelle.
Montage de la découpeuse
N Présenter la découpeuse de telle
sorte que les boulons (1) pénètrent
dans les orifices de la patte
d'appui (2).
Positionnement de la plaque de serrage
par rapport au capot protecteur
Montage du capot protecteur du côté
extérieur
N Monter l'élément de serrage dans la
position A ;
Montage du capot protecteur du côté
intérieur
N monter l'élément de serrage dans la
position B ;
Chariot de guidage
379BA049 KN
+
+
.....
Montage
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
