FW 20 - TS 410, TS 420, TS 500i
eesti
86
Tervikliku juhtvankri FW 20 jaoks
pannakse põhiseade ja
paigalduskomplekt kokku.
Juhtvankri FW 20 terviklik
kasutusjuhend koosneb seetõttu 2-
st kasutusjuhendist – põhiseade FW 20
ja paigalduskomplekt FW-TS.
Lugege alati mõlemad kasutusjuhendid
enne esmakordset kasutamist
tähelepanelikult läbi ja hoidke
hilisemaks kasutamiseks kindlalt alal.
Järgige täiendavalt kasutatava
ketaslõikuri kasutusjuhendit.

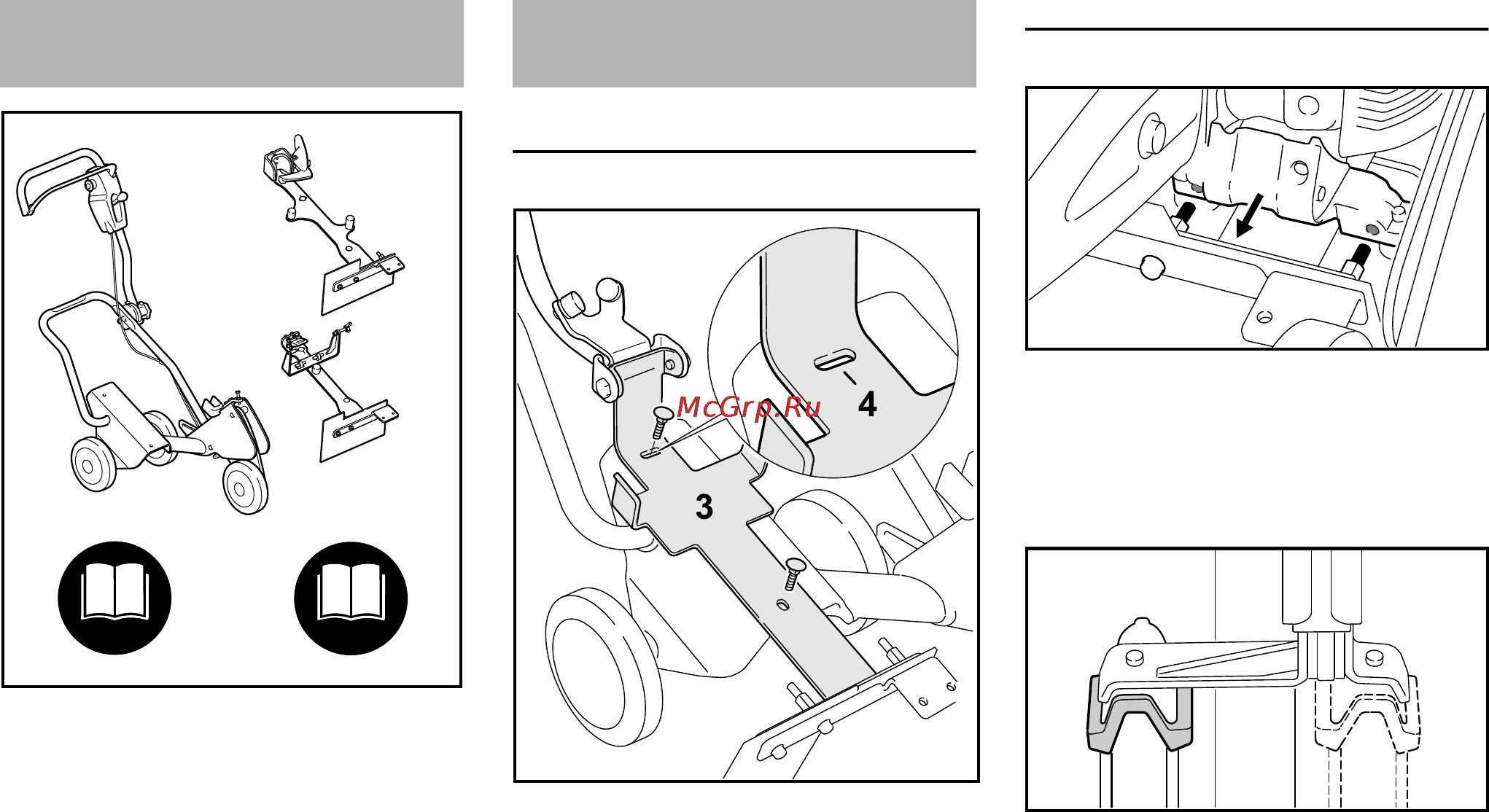

Kinnituspesa monteerimine
N Pöörake toru (1) üles
N Pistke poldid (2) M8x25 ülaltpoolt
läbi kinnituspesa (3) pikiavadesse
N Joondage kinnituspesa (3) nii välja,
et ülemise pikiava sälk (4) paikneb
poldi keskel
N Keerake kuuskantmutrid koos
seibidega peale ja pingutage kinni
Ketaslõikuri paigaldamine
N Pange ketaslõikur nii peale, et
poldid (1) ulatuvad toe (2) avadesse
Kinnitusplaadi väljajoondamine kaitsme
järgi
Kaitsme välispaigaldus
N Monteerige pingutuselement
positsiooni A
Kaitsme sisepaigaldus
N Monteerige pingutuselement
positsiooni B
Vanker
379BA049 KN
+
+
.....
Paigaldamine
2
1
379BA048 KN
1
2
2
1
539BA002 KN
539BA003 KN
A
B
