FW 20 - TS 410, TS 420, TS 500i
español
15

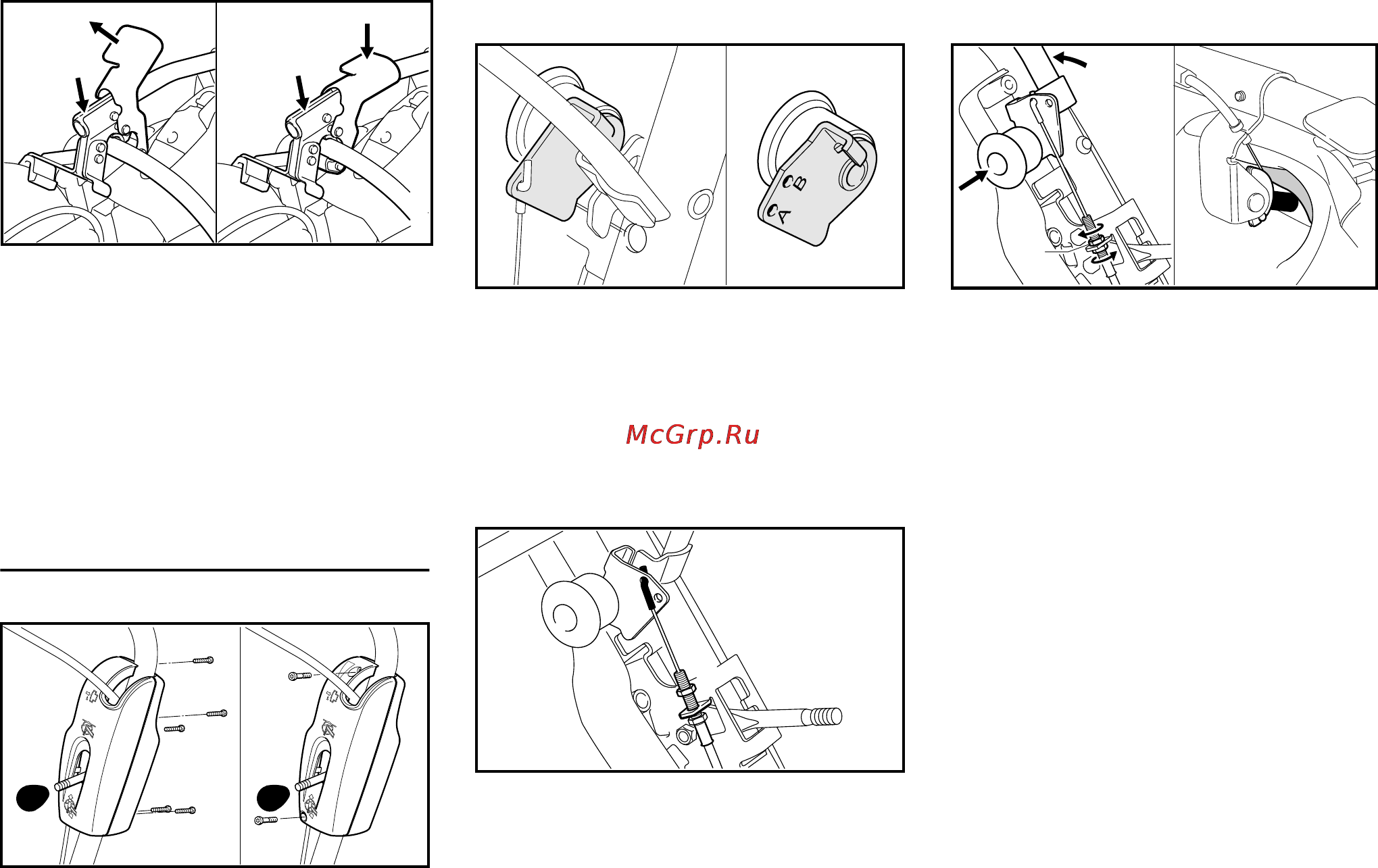

N Abatir el tubo (3) hacia abajo y, al
hacerlo, poner la palanca de
enclavamiento (4) en la posición
superior
N Ejerciendo una firme presión sobre
el tubo, oprimir la palanca de
enclavamiento hacia abajo y
encastrarla en el asidero tubular
Montar el accionamiento del gas
N Desenroscar el botón (1) en la
palanca para la regulación de la
profundidad de corte
N Desenroscar los tornillos (2) y quitar
la mitad de la caja
Sustituir el arrastrador
N Los arrastradores (3) provistos de
un sólo taladro de alojamiento se
han de sustituir por
arrastradores (4) del juego de
acople
Montar el cable del acelerador
N Pasar el casquillo del cable del
acelerador (5) y el manguito
roscado por el soporte (6)
N Enroscar la tuerca hexagonal (7)
N Enganchar el casquillo del cable del
gas en el taladro de alojamiento (B)
Ajustar el cable del acelerador
N Poner el estribo en la posición de
pleno gas
N Tensar el cable del acelerador con
la tuerca inferior hasta que la
palanca (9) esté en el tope – el
cable del acelerador se tiene que
encontrar en la guía, el acelerador
en la posición de pleno gas
N Apretar la tuerca hexagonal (8)
N Aflojar el estribo – posición de
ralentí – el acelerador de la
tronzadora se tiene que encontrar
en la posición de ralentí
Reajustar el cable del acelerador
Estando montado la tronzadora, se
puede reajustar el cable del acelerador
si es necesario.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
