FW 20 - TS 410, TS 420, TS 500i
italiano
31

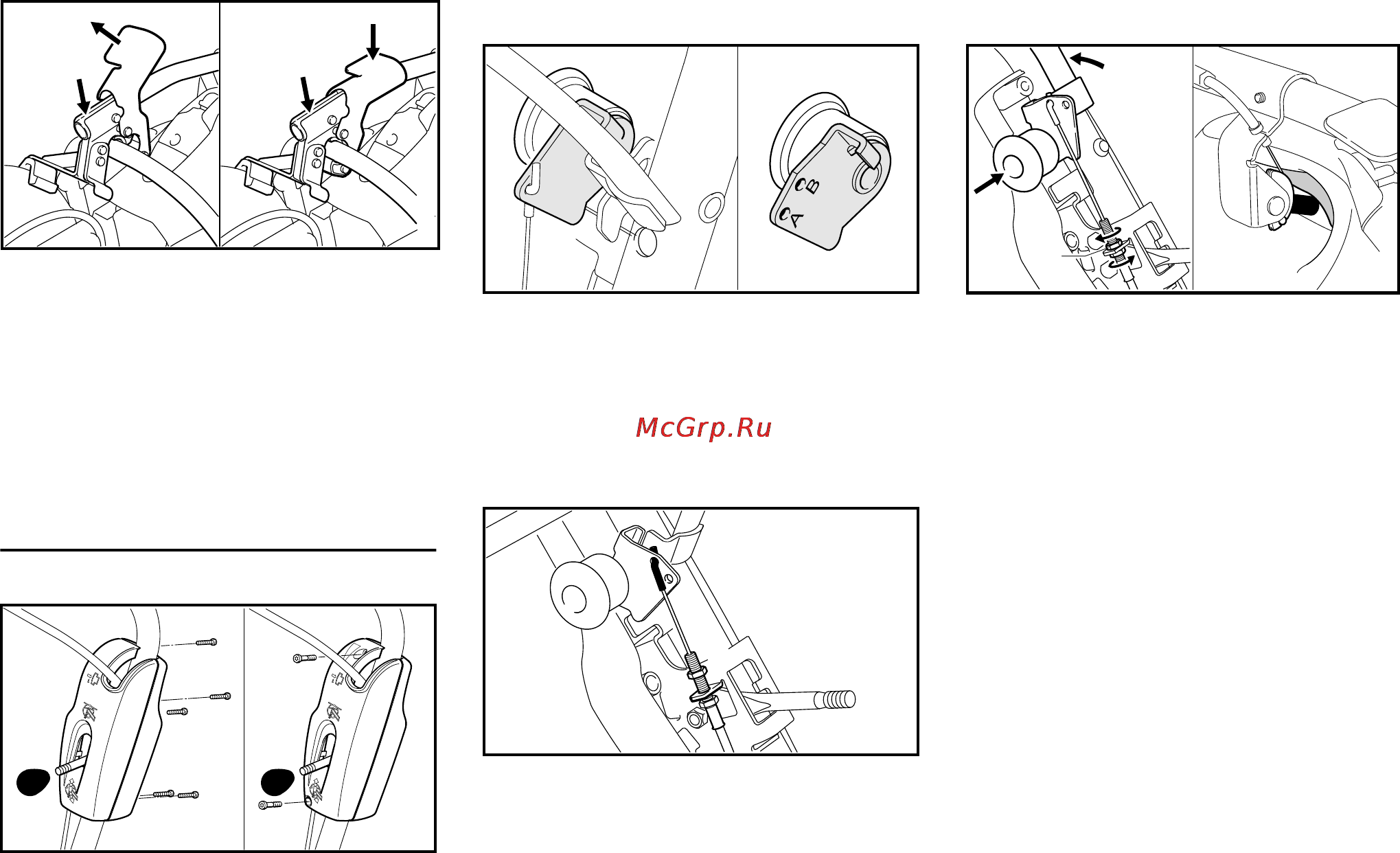

N Ribaltare in basso il tubo (3) e
portare contemporaneamente la
leva di bloccaggio (4) nella
posizione superiore
N Premendo forte sul tubo, spingere
in basso la leva e innestarla a scatto
sul manico tubolare
Montaggio del comando gas
N Svitare e togliere il pomello (1) sulla
leva per la regolazione della
profondità di taglio
N Svitare le viti (2) e togliere il
semicarter
Sostituzione del trascinatore
N I trascinatori (3) con un solo foro di
sede devono essere sostituiti con i
trascinatori (4) del gruppo di
applicazione
Montaggio del tirante gas
N Fare passare il nipplo (5) del tirante
gas e la bussola filettata attraverso
il supporto (6)
N Avvitarvi il dado esagonale (7)
N Agganciare il nipplo nel foro di
sede (B)
Impostazione del tirante gas
N Spostare la staffa in posizione di
tutto gas
N Tendere il tirante gas con il dado
inferiore fino ad appoggiare la
leva (9) sull’arresto – il tirante deve
trovarsi nella guida e il grilletto in
posizione di tutto gas
N Stringere il dado esagonale (8)
N Sbloccare la staffa – posizione di
minimo – il grilletto della troncatrice
deve trovarsi in posizione del
minimo
Regolazione del tirante gas
Se necessario, il tirante può essere
regolato sulla troncatrice montata.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
