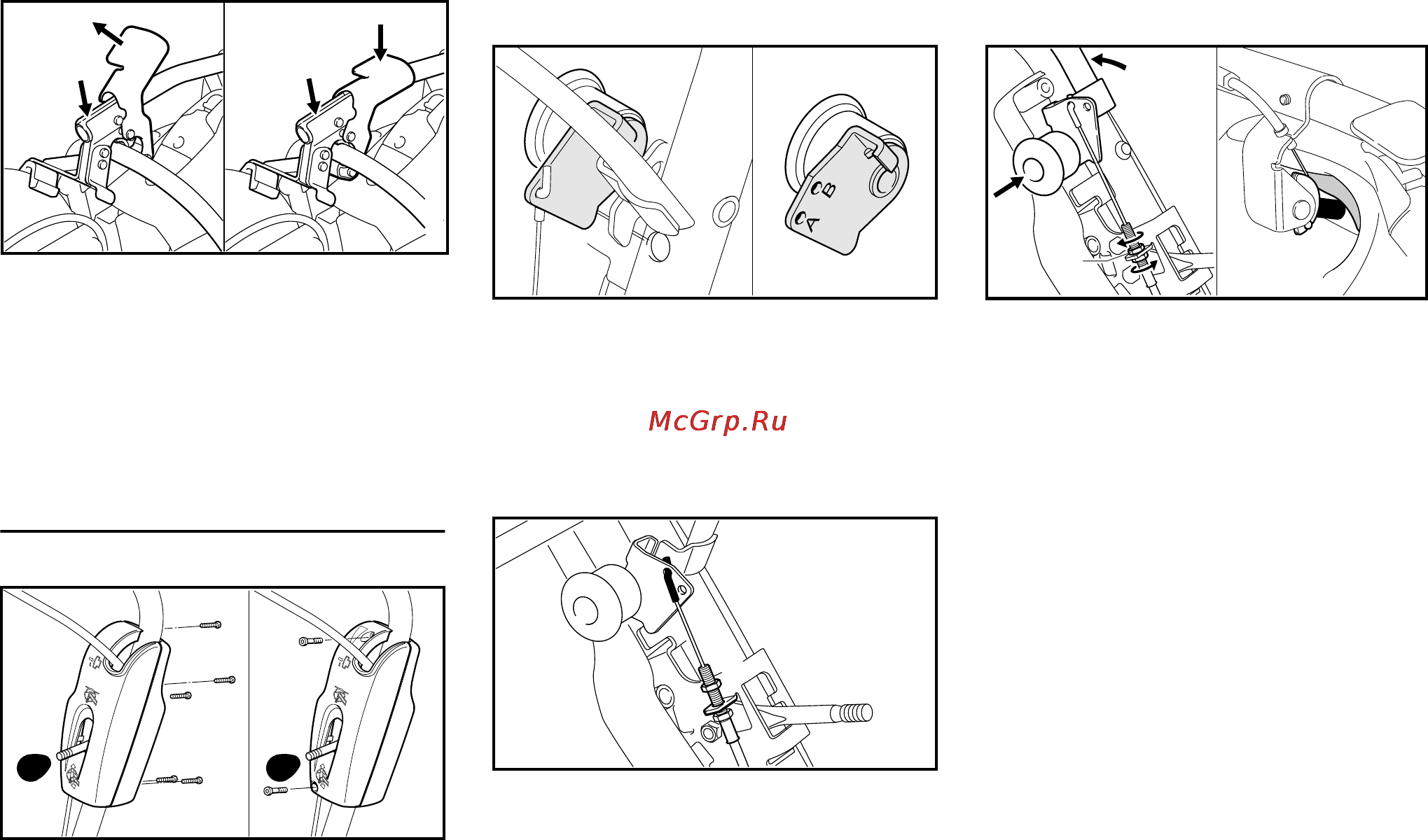

FW 20 - TS 410, TS 420, TS 500i
česky
43
N Trubku (3) sklopit dolů a přitom
posunout aretační páčku (4) do
hoření polohy
N Silným tlakem na trubku zatlačit
aretační páčku dolů a zaaretovat ji
na trubkové rukojeti
Montáž ovládání plynu
N Knoflík (1) na páčce pro přestavení
hloubky řezu odšroubovat
N Šrouby (2) vyšroubovat a polovinu
tělesa sejmout
Výměna unášeče
N Unášeče (3) s pouze jedním
úložným otvorem musejí být
nahrazeny unášeči (4) z montážní
sady
Montáž plynového bovdenu
N Závlačku plynového bovdenu (5) a
závitovou objímku prosunout
držákem (6)
N Šestihrannou matici (7)
našroubovat
N Závlačku plynového bovdenu
zavěsit do úložného otvoru (B)
Seřízení plynového bovdenu
N Třmen ovládání plynu uvést do
polohy plného plynu
N Plynový bovden spodní maticí
napínat tak, až se páčka (9)
nachází na dorazu – plynový
bovden musí být uložen do vodítka,
plynová páčka být v poloze plného
plynu
N Šestihrannou matici (8) pevně
utáhnout
N Třmen ovládání plynu povolit –
poloha volnoběhu – plynová páčka
rozbrušovacího stroje se musí
nacházet v poloze volnoběhu
Seřízení plynového táhla
Při namontovaném rozbrušovacím stroji
se podle potřeby dá seřídit plynové
táhlo.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
