FW 20 - TS 410, TS 420, TS 500i
pyccкий
63

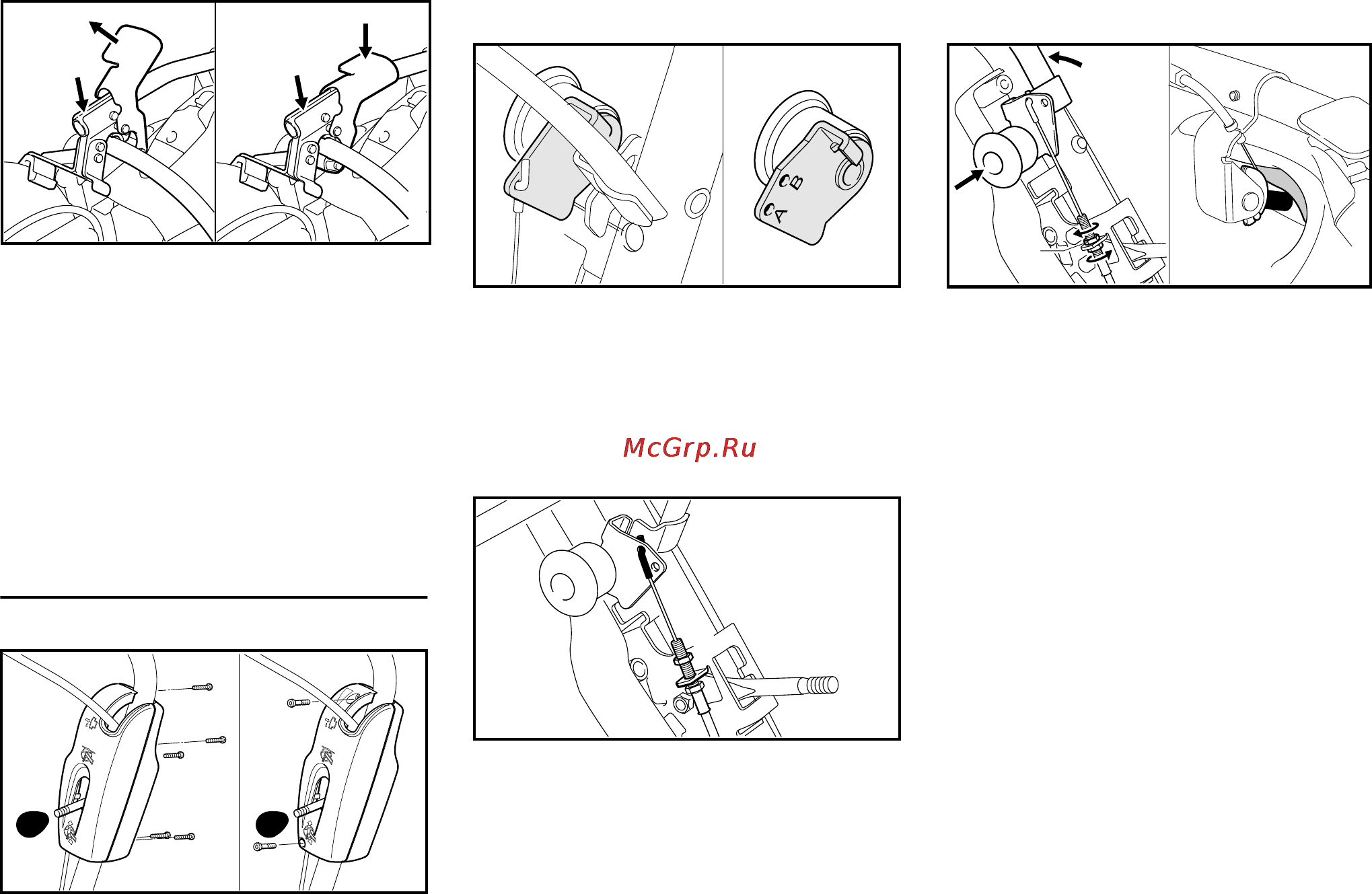

N Трубку (3) откинуть по
направлению вниз и при этом
запорный рычаг (4) привести в
верхнюю позицию
N Путем сильного давления на
трубку запорный рычаг нажать
вниз и зафиксировать на
трубчатой ручке
Установить систему управления
дроссельной заслонкой
N Удалить кнопку (1) на рычаге для
регулирования глубины реза
N Вывинтить болты (2) и снять
половину корпуса
Заменить поводки
N Поводки (3) только с одним
отверстием для крепления
заменить поводками (4) из
монтажного комплекта
Смонтировать тросик газа
N Ниппель тросика газа (5) и
резьбовую втулку провести через
держатель (6)
N Привинтить шестигранную
гайку (7)
N Ниппель тросика газа вставить в
отверстие зажима (B)
Регулировка тросика газа
N Хомутик привести в положение
полного газа
N Тросик газа с помощью нижней
гайки натягивать до тех пор, пока
рычаг (9) не достигнет упора –
тросик газа должен находиться в
направляющей, рычаг газа в
положении полного газа
N Затянуть шестигранную гайку (8)
N Ослабить хомутик – положение
режима холостого хода – рычаг
газа абразивно-отрезного
устройства должен находиться в
положении режима холостого
хода
Отрегулировать тросик газа
У смонтированного абразивно-
отрезного устройства при
необходимости можно
отрегулировать тросик газа.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
