FW 20 - TS 410, TS 420, TS 500i
polski
83

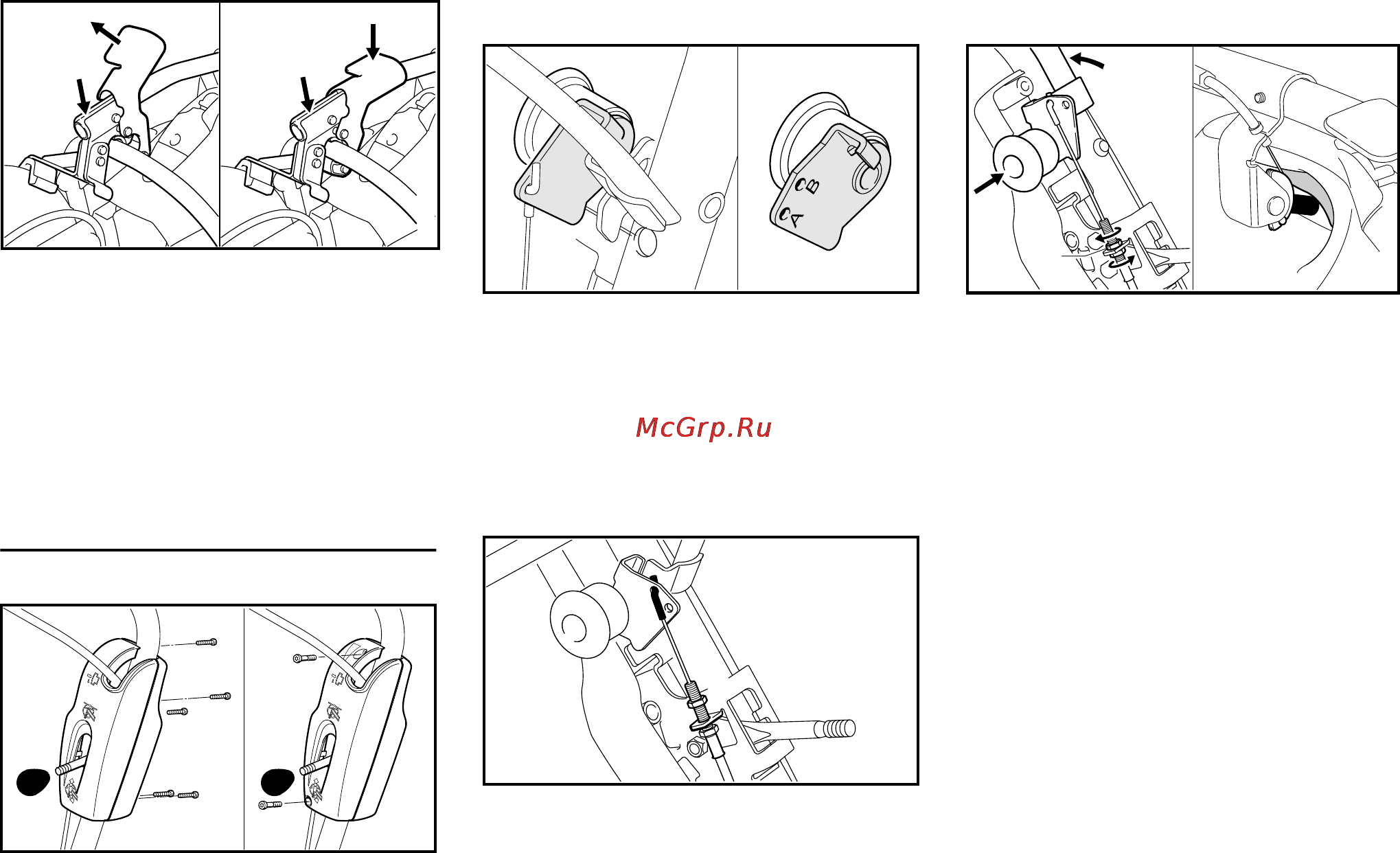

N Złożyć rurę (3) w kierunku do dołu i
przemieścić dźwignię
ryglowania (4) do górnej pozycji
N Naciskając mocno na rurę,
docisnąć do dołu dźwignię
ryglowania do rury przedniego
uchwytu i zaryglować ją na rurze
Zamontowanie dźwigni cięgna gazu
N Odkręcić pokrętło (1) na dźwigni
regulacji głębokości cięcia
N Wykręcić śruby (2) i zdjąć połówkę
obudowy
Wymiana zabieraka napędu
N Zabieraki napędu (3) z
pojedynczym otworem wpustowym
muszą zostać zastąpione przez
zabieraki (4) należące do zakresu
dostawy
Montowanie cięgna gazu
N Przeprowadzić końcówkę cięgna
gazu (5) i tulejkę gwintowaną przez
mocowanie (6)
N Nakręcić nakrętkę sześciokątną (7)
N Zawiesić końcówkę cięgna gazu w
otworze wpustu (B)
Regulacja cięgna gazu
N Przemieścić kabłąk do pozycji
pełnego otwarcia przepustnicy
N Przy pomocy dolnej nakrętki napiąć
cięgno gazu aż dźwignia (9) oprze
się o przyporę – cięgno gazu musi
się znajdować w prowadzeniu, a
dźwignia sterowania główną
przepustnicą w pozycji pełnego
otwarcia (pełnego gazu)
N Dokręcić nakrętkę sześciokątną (8)
N Zwolnić kabłąk – położenie biegu
jałowego – dźwignia gazu
przecinarki musi się znajdować w
położeniu biegu jałowego.
Regulacja cięgna gazu
Przy zamontowanej przecinarce można
w razie potrzeby wyregulować cięgno
gazu.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
