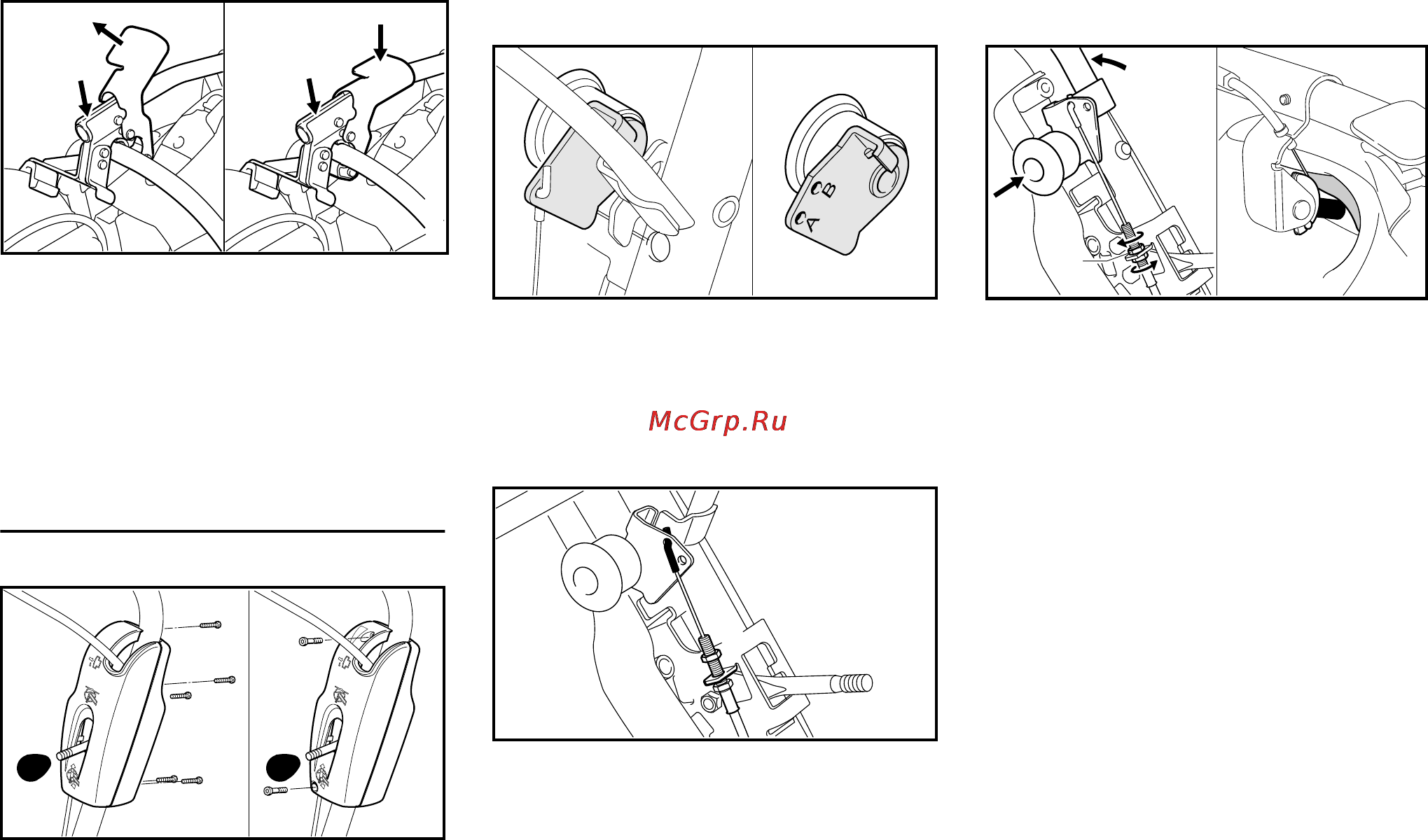

FW 20 - TS 410, TS 420, TS 500i
English
7
N Lower the tube (3) and at the same
time lift the locking lever (4) to the
raised position
N Holding the tube firmly down, press
down the locking lever and engage
it on the handlebar.
Mounting the throttle control
N Twist off and remove the button (1)
on the lever which controls the
cutting depth adjustment
N Unscrew the screws (2) and remove
the half of the housing
Replacing the carrier
N Carriers (3) with only one hole must
be replaced with carriers (4) from
the mounting kit
Mounting the throttle cable
N Guide the throttle cable nipple (5)
and screw sleeve through the
support (6)
N Screw on hexagonal nut (7)
N Nest the throttle cable nipple in the
holding hole (B)
Adjusting the throttle cable
N Set the bracket bow to the full-
throttle position
N Tighten the throttle cable at the
lower nut
until the lever (9) rests against the
end-stop – the throttle cable must be
located in the guide, with the throttle
lever in the full-throttle position
N Tighten up the hexagon nut (8)
N Release the bow – Idle position –
the cut-off machine throttle lever
must be in the idle position
Readjusting the throttle cable
When the cut-off machine is mounted,
the throttle cable can be readjusted if
necessary.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
