FW 20 - TS 410, TS 420, TS 500i
български
95

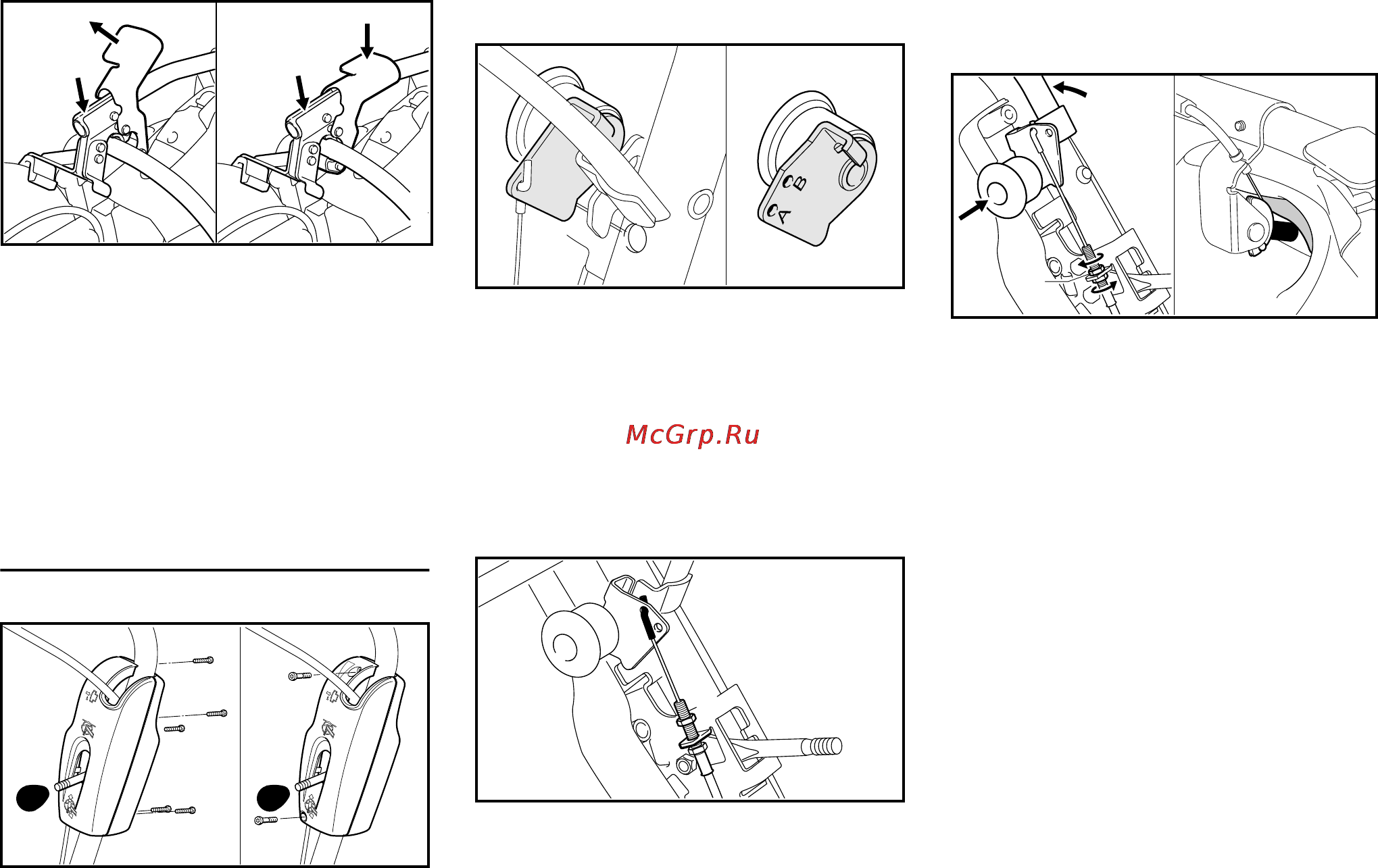

N Обърнете тръбата (3) надолу
като при това поставете
блокиращия лост (4) на горната
му позиция
N със силен натиск върху тръбата
натиснете блокиращия лост
надолу и го застопорете за
тръбната дръжка
Монтаж на включвателя на газта
N Отвъртете копчето (1), намиращо
се на лоста за регулиране
дълбочината на рязане
N Отвъртете винтовете (2) и
отделете една от друга двете
половини на корпуса на уреда
Смяна на захващача
N Захващачите (3), които имат само
един пробив за закрепване,
трябва да се сменят със
захващача (4) от комплекта за
монтиране.
Монтаж на теленото въже /жило за
ръчна газ
N Прекарайте нипела
(накрайника) (5) на теленото
въже за ръчна газ и втулката с
резба през държача (6)
N Завинтете шестоъгълната гайка
N Закачете нипела (накрайника) на
теленото въже за ръчна газ в
пробива за закрепване (B)
Настройка /регулиране на теленото
въже (жило) за ръчна газ
N Поставете скобата на позиция за
пълна газ
N Затегнете теленото въже (жило)
за ръчна газ с помощта на
долната гайка, така че лостът (9)
да опре до ограничителя –
теленото въже за ръчна газ
трябва да се намира в
направляващия водач, лостът за
газта – на позиция за пълна газ
N Затегнете шестоъгълната
гайка (8)
N Освободете дъгообразната скоба
– позиция за празен ход на
двигателя – лостът за газта на
резачнo-шлифовъчния уред
трябва да се намира на позиция
за празен ход
Регулирайте теленото въже (жило) за
ръчна газ
При монтиран резачнo-шлифовъчен
уред теленото въже (жило) за ръчна
газ е необходимо да бъде
регулирано.
539BA004 KN
4
3
2
1
2
2
2
2
2
2
379BA020 KN
1
4
379BA021 KN
3
5
7
6
539BA005 KN
B
379BA047 KN
8
9
