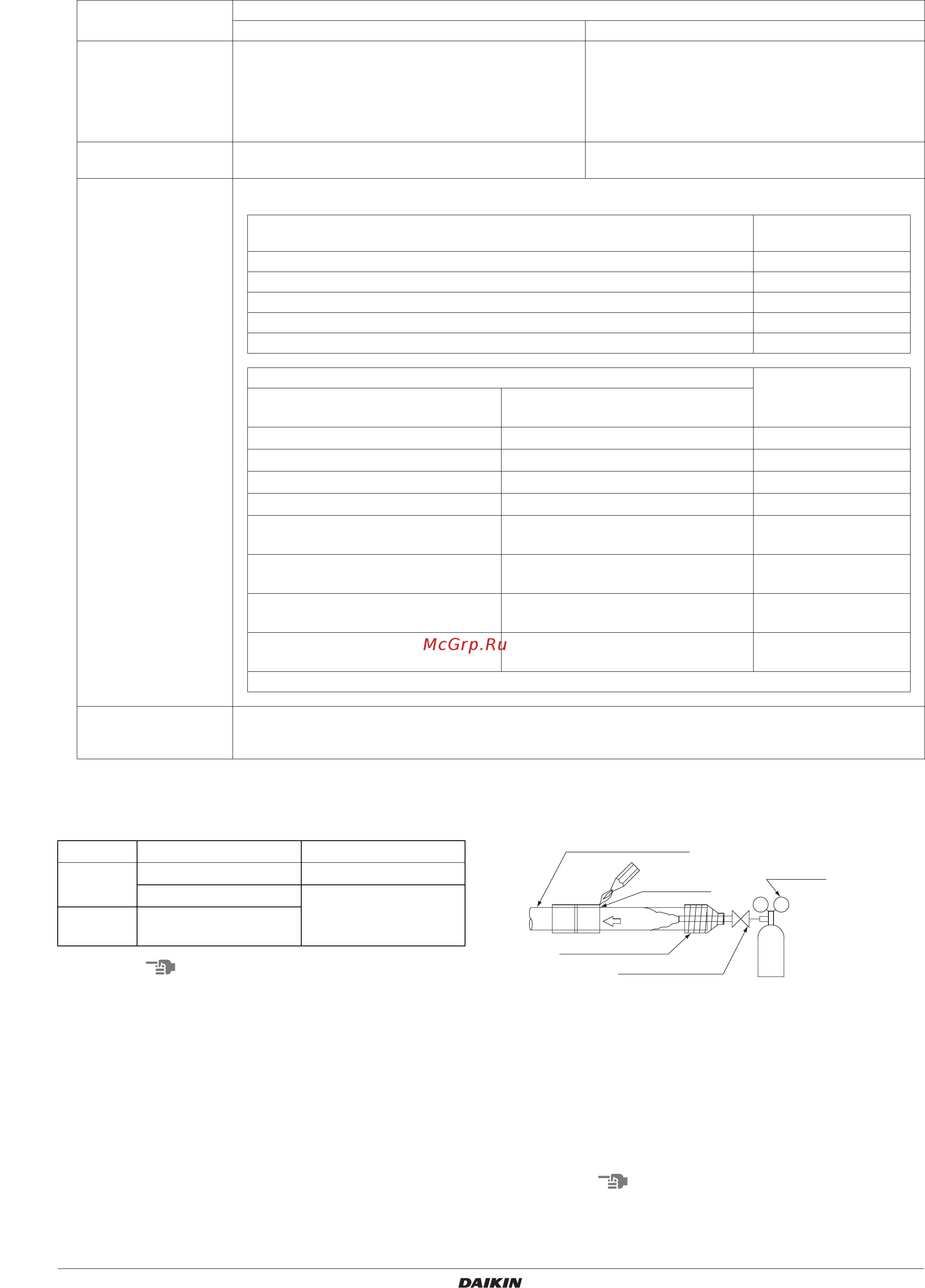

Руководство по монтажу
9
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
6-2 Меры предосторожности от попадания
загрязнений при монтаже трубопровода
Защитите трубопровод от попадания влаги, грязи, пыли, и т.д.
Примечание
Уделите особое внимание предотвращению попадания грязи
или пыли при прохождении трубок через отверстия в стенах
и прохождении краев трубок наружу.
6-3 Подсоединение труб
Обязательно выполните подстановку азота или обдувку
азотом при пайке.
Пайка без подстановки азота или обдувки азотом
в трубопровод создаст большое количество оксидированной
пленки на внутренней поверхности труб, оказывая негативное
влияние на клапаны и компрессоры в системе охлаждения
и препятствуя нормальному функционированию.
Регулятор давления для азота открываемый при выполнении
пайки, должен быть установлен
на 0,02 МПа (приблизительно
0,2 кг/см
2
:Достаточно, чтобы почувствовать легкий ветер на
вашей щеке).
Примечание
При пайке соединений труб не используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
Размер трубки для хладагента (Ед. изм.: мм)
Сторона наружного
агрегата
Размер трубки
Жидкостная линия Газовая трубка
Комплект для
соединения
трубопроводов
нескольких наружных
агрегатов (G1, G2,
g1, g2)
Ø12,7 x 0,8 (тип O) Ø34,9 x 1,2 (тип 1/2 H или тип H)
Главный
трубопровод (A, a)
Ø19,1 x 1,0 (тип 1/2 H или H) Ø41,3 x 1,45 (1/2 H или H)
Разводка трубок между
зонами отвода
(B, b,
C, c)
Выберите трубку из следующей таблицы в соответствии с суммарной емкостью внутренних блоков,
подключенных по направлению потока
Общая мощность внутренних блоков после разветвления Изоляция жидкостной
линии
Менее 4,0 кВт Ø6,4 x 0,8 (тип O)
Более 4,0 кВт и менее 14,0 кВт Ø9,5 x 0,8 (тип O)
Более 14,0 кВт и менее 30,0 кВт Ø12,7 x 0,8 (тип O)
Более 30,0 кВт и менее 50,0 кВт Ø15,9 x 1,0 (тип O)
50,0 кВт и более Ø19,1 x 1,0 (тип O)
Общая
мощность внутренних блоков после разветвления
Размер газовой трубки
Средняя температура
(–20°C и выше)
Низкая температура
(–20°C и ниже)
Менее 1,0 кВт Ø9,5 x 0,8 (тип O)
Более 1,0 кВт и менее 6,0 кВт Менее 1,5 кВт Ø12,7 x 0,8 (тип O)
Более 6,0 кВт и менее 9,9 кВт Более 1,5 кВт и менее 2,5кВт Ø15,9 x 1,0 (тип O)
Более 9,9 кВт и менее 14,5 кВт Более 2,5 кВт и менее 3,8кВт Ø19,1 x 1,0 (тип O)
Более 14,5 кВт и менее 25,0 кВт Более 3,8 кВт
и менее 5,9 кВт Ø22,2 x 1,0
(тип 1/2 H или H)
Более 25,0 кВт и менее 31,0 кВт Более 5,9 кВт и менее 9,8 кВт Ø28,6 x 1,0
(тип 1/2 H или H)
Более 31,0 кВт и менее 40,0 кВт Более 9,8 кВт и менее 19,0 кВт Ø34,9 x 1,2
(тип 1/2 H или H)
40,0 кВт и более 19,0 кВт и более Ø41,3 x 1,45
(тип 1/2 H или H)
Никакой размер после ответвления не может превышать размер любой предшествующей трубки.
Трубопровод между
областями ответвления
и каждым блоком
Подгоните размер трубопровода так, чтобы он совпал с размером трубопровода соединеняющегося с
внутренним блоком
Место Период монтажа Метод защиты
Внешний
Больше месяца Сплющить края труб
Меньше месяца
Сплющить или
заклеить края труб
внутрен-
няя
Независимо от
времени монтажа
Ɇɟɫɬɨ
ɩɚɣɤɢ
Ⱥɡɨɬ
Ⱥɡɨɬ
Ɉɛɦɨɬɤɚɥɟɧɬɨɣ
Ɋɭɱɧɨɣɤɥɚɩɚɧ
Ɋɟɝɭɥɹɬɨɪ
Ɍɪɭɛɤɚɯɥɚɞɚɝɟɧɬɚ
