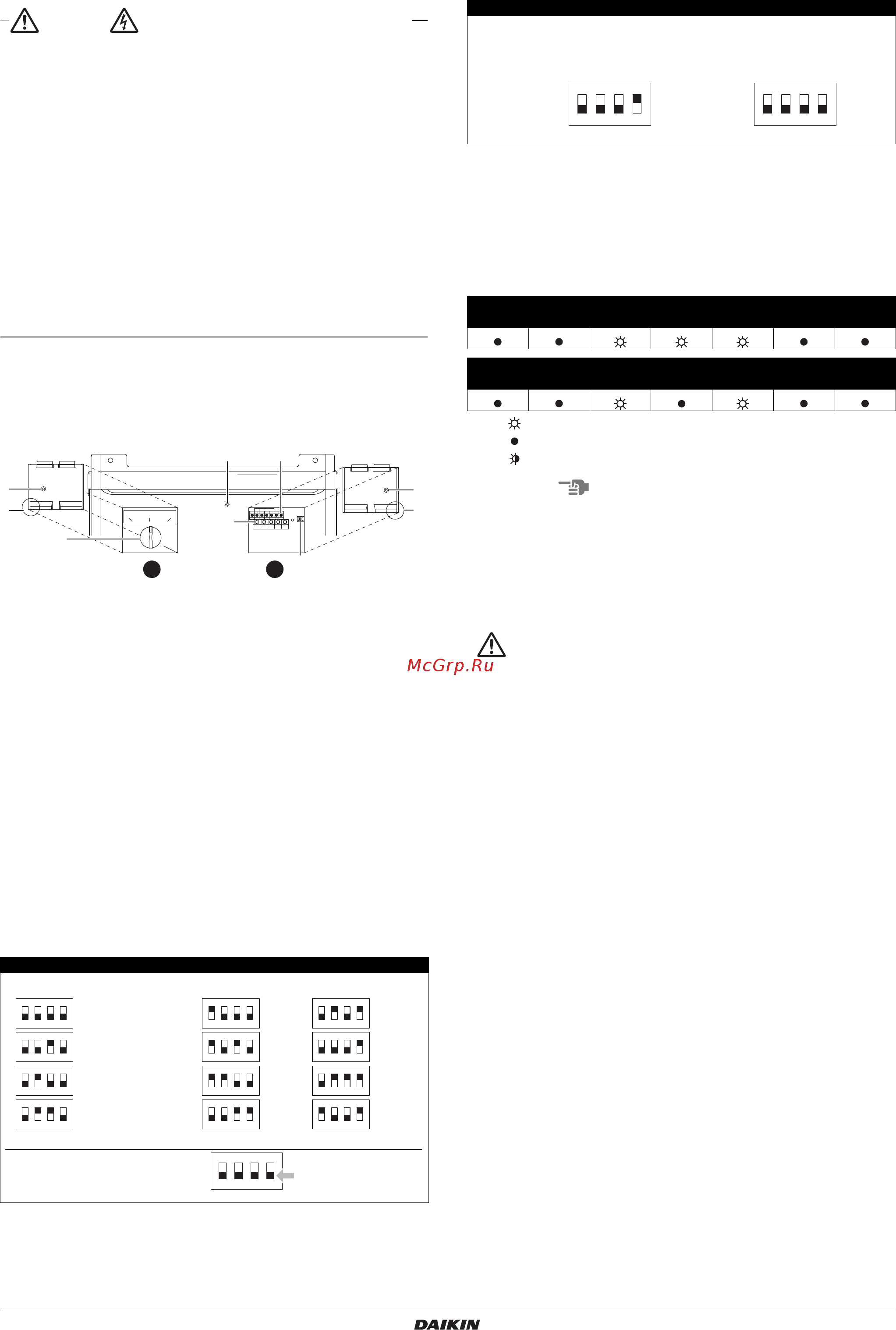

Daikin LREQ15BY1R [26/28] Местные настройки
![Daikin LREQ15BY1R [26/28] Местные настройки](/views2/1767715/page26/bg1a.png)
Руководство по монтажу
23
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
11. МЕСТНЫЕ НАСТРОЙКИ
Внимание
Предупреждение о поражении электрическим током
• Надежно закройте крышку блока управления перед
включением питания.
• Перед включением питания, проверьте через смотровое
отверстие (слева) крышки блока управления, рабочий
выключатель установленный на ВЫКЛ.
Если рабочий выключатель установлен в ВКЛ.,
вентилятор может вращаться.
• Проверьте СИД индикаторы на печатной плате (A1P)
наружного блока через смотровое отверстие (на правой
стороне) крышки блока управления
после того, как наружный
блок будет включен (см. рисунок).
(Компрессор не будет работать в течение приблизительно
2 минут после того, как будет включен наружный блок.
H2P мигает в течение первых пяти секунд, когда включен
источник питания. Если оборудование в порядке, то H2P
выключится через пять секунд. H2P горит в случае
ненормальной работы.)
Переключение кнопок и DIP-переключателей
Включите блок и откройте смотровую дверцу, как показано на
рисунке. Переключите переключатели с помощью пластмассовой
шариковой ручки или другого неэлектропроводящего предмета.
Закройте смотровую дверцу после завершения работы.
A Смотровое отверстие (верхнее левое)
A Смотровое отверстие (верхнее правое)
1 Смотровая дверца (левая)
2 Поднимите, чтобы открыть
3 Рабочий выключатель (S1S)
4 Крышка блока электрических компонентов
5 Светодиодные индикаторы (H1P~H7P)
6 Кнопки (BS1~BS5)
7 DIP-переключатель (DS1, DS2)
8 Смотровая дверца (правая)
Установка местных настроек
Настройки задаются только на главном блоке. Не настраивайте
подчиненный блок. В качестве главного блока выберите
ближайший к секции разветвителей наружный агрегат.
Порядок выполнения местных настроек.
1. Выключите рабочий выключатель главного блока.
2. Выключите электропитание главного и подчиненного блока.
3. Задайте целевую температуру испарения с помощью
переключателя DS1.
4. Назначьте главный блок с помощью переключателя DS2.
5. Включите электропитание главного и подчиненного блока.
6. Убедитесь в том, что светодиод H4P светится. Это
свидетельствует о том, что главный блок успешно назначен.
7. Убедитесь в том, что светодиод H5P светится. Это
свидетельствует о том, что мультисистема настроена
должным образом. Светодиод H5P начинает светится через
пять секунд после включения электропитания.
СВЕТИТСЯ
НЕ СВЕТИТСЯ
Мигает
Примечание
Если мультисистема настроена должным образом, светодиод
H5P начинает светится через 5 секунд после включения питания.
Если впоследствии происходит ошибка передачи, светодиод H5P
не гаснет. Вместо этого отображается код неисправности.
12. ПРОБНЫЙ ЗАПУСК
Для операторов проводящих тестовый запуск
Не запускайте только один наружный блок в порядке
эксперимента.
В мультисистеме все блоки работают совместно. Невозможно
эксплуатировать по отдельности главный или подчиненный блок.
Процедура испытания
Используйте следующую процедуру, чтобы выполнить испытание
после того, как выполнен монтаж всего устройства:
1. Полностью откройте запорные клапаны на газовых
ижидкостных сторонах главного и подчиненного блока.
2. Установите рабочий выключатель главного блока
в положение ON.
Примечание: Перед включением питания, проверьте, чтобы
пробка трубопровода и крышка блока
управления наружного блока закрыты.
3. Проверьте условие уплотнения наружного блока через
смотровое окно. Убедитесь что, объем хладагента достаточен.
4. Убедитесь, что холодный воздух дует из внутреннего блока.
Проверьте, что внутренняя температура понижается.
(Проверьте, что температура будет понижаться и достигнет
установленной температуры во внутреннем блоке.
Убедитесь в том, что внутренний агрегат (для охлаждения или
замораживания) переходит к размораживанию.
5.
Выключите питание рабочим выключателем наружного блока
установленного на OFF.
(Остановка работы блока, непосредственным отключением
источника питания опасна. Когда блок остановлен подобным
образом, его функция компенсации потери сетевого
напряжения может заставить его возобновить работу, как
только источник питания снова включен. Дополнительно,
остановка блока таким образом может привести компрессор к
выходу из строя).
Целевая температура испарения (TEM)
ON
REMOTE
OFF
4 5
7
1
2
3
6
8
2
A
B
+10°C
ɩɨɥɨɠɟɧɢɟ
ɩɟɪɟɤɥɸɱɚɬɟɥɟɣ
–10°C
–15°C
–20°C
DS1
–5°C
Ɂɚɜɨɞɫɤɚɹɭɫɬɚɧɨɜɤɚ
0°C
–35°C
–25°C
+5°C
–45°C
–30°C
–40°C
DS1DS1
ȼɄɅɘɑȿɇɂȿ
ȼɕɄɅɘɑȿɇɂȿ
42
1
324
1
3
1
324
Настройка главного блока
Главный блок
H1P H2P H3P H4P H5P H6P H7P
Подчиненный блок
H1P H2P H3P H4P H5P H6P H7P
ȼɕɄɅɘɑȿɇɂȿ
ȼɄɅɘɑȿɇɂȿȼɄɅɘɑȿɇɂȿ
ȼɕɄɅɘɑȿɇɂȿ
1
3
DS2
Ƚɥɚɜɧɵɣɛɥɨɤ ɉɨɞɱɢɧɟɧɧɵɣɛɥɨɤ
ɡɚɜɨɞɫɤɚɹɭɫɬɚɧɨɜɤɚ
234
1
24
DS2
