LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
18
Монтаж проводов для передачи в мультисистеме
Монтаж проводки между главным и подчиненным блоками:
зафиксируйте, как показано на следующем рисунке.
Технические характеристики проводов для клеммной
колодки X1M (A1P)
ПРЕДОСТЕРЕЖЕНИЕ
Если проводка для передачи в мультисистеме не подсоединяется,
система не работает и отображается код неисправности.
ПРЕДОСТЕРЕЖЕНИЕ
Для дистанционного переключателя используйте контакт без
напряжения для микротока (не более 1 мА, 12 Впост. ток)
Если будет использоваться дистанционный переключатель
для запуска и остановки блока, установите рабочий
переключатель в режим "REMOTE"(ДИСТАНЦИОНО).
Меры предосторожности для оконечных соединений
Обязательно используйте кольцевые обжимные клеммы,
поставляемые с пластиковыми изолирующими оболочками.
Используйте указанные электрические провода для монтажа
и закрепите провод так, чтобы внешнее усилие не могло быть
приложено на клеммную колодку.
Используйте отвертку, отвечающую требованиям, для
затягивания винтов на клеммах.
Отвертка маленького размера
повредит головки винта и не
сможет затянуть винты должным образом.
Не затягивайте контактный винт с чрезмерным усилием, иначе
винт может быть поврежден.
Требуемые значения крутящего момента затяжки винтов
клемм указаны в следующей таблице.
Выньте провод заземления из паза шайбы пробки и проложите
провод тщательно так, чтобы другие провода не
были
захвачены шайбой. И в ином случае, провод заземления,
не сможет обеспечить контакт в достаточной мере
изаземляющий эффект провода может быть потерян.
Не заканчивайте многожильный провод припоем.

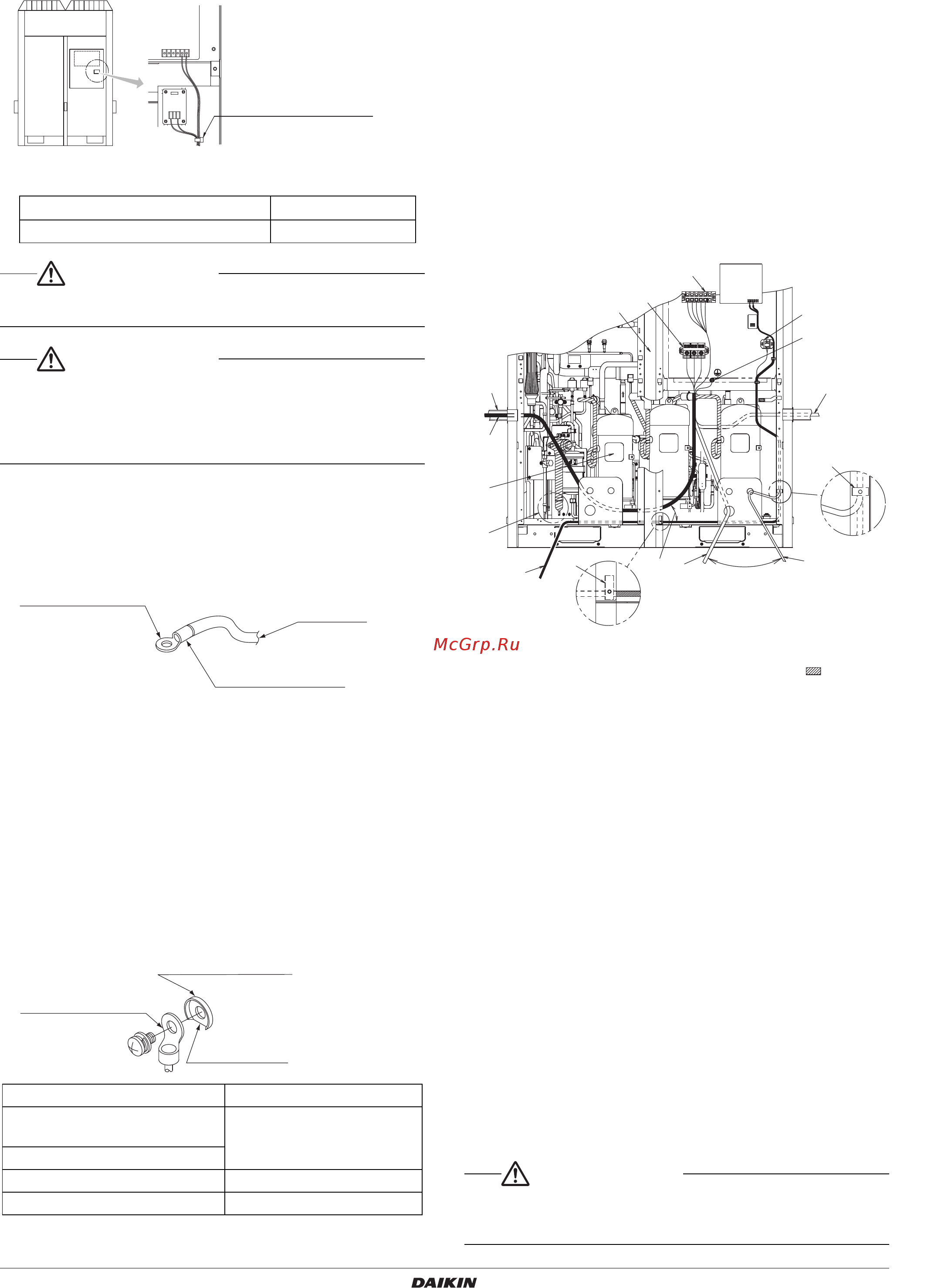

7-4 Порядок действий для прокладки проводов
внутри блоков.
Что касается следующего рисунка, закрепите и выполните
монтаж проводов питания и передающих, используя
дополнительный зажим (1), (2).
Уложите провод заземления так, чтобы он не входил в контакт
с выводами компрессора. На другое оборудование будет
оказано неблагоприятное воздействие, если заземляющий
провод придет в соприкосновение с выводами компрессора.
Убедитесь, что вся проводка не
контактирует к трубками
(Заштрихованные детали на рисунке).
Передающие провода должны находиться на расстоянии
по крайней мере 50 мм от силовой проводки.
После завершения монтажа, проверьте, чтобы убедиться,
что нет неплотных соединений среди электрических частей
вблоке управления.
LREQ15-20
1 изоляционная трубка
2 Тщательно выполните монтаж так, чтобы провод не
соприкасался с входным отверстием и деталью .
3 При
прокладке провода высокого напряжения (проводка
источника питания, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с левой стороны
4 Соединение местного трубопровода
5 Клеммная колодка электропитания(X1M)
6 Клеммная колодка X2M для ввода провода
предупредительного, аварийного, запуска и выход рабочего
7 Клеммная колодка заземления
8 При прокладке провода высокого напряжения (проводка
источника питания
, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с правой стороны
9 При прокладке провода высокого напряжения (проводка
источника питания, провода заземления и ввод сигналов
предупреждения/аварийной сигнализации/запуска, выходная
рабочая проводка ) с передней стороны
10 При прокладке проводки дистанционного рабочего
выключателя с лицевой стороны.
11 Клеммная колодка удаленного
выключателя (X3M)
12 При монтаже проводки дистанционного выключателя через
монтажное отверстие
13 Отделите, по крайней мере, на 50 мм
14 Прикрепленный к тыльной стороне опоры с помощью
поставляемого в комплекте зажима (2)
15 Выполните монтаж тщательно так, чтобы звукоизоляция
компрессора не оторвалась
16 Основание
ПРЕДОСТЕРЕЖЕНИЕ
После завершения электротехнических работ, проверьте, что нет
разъединенных соединений или выводовкаких-либо электрических
частей в блоке управления.
Толщина электрического провода
0,75-1,25 мм
2
Максимальная длина монтажа 30 м
Размер винта Момент затяжки (Нм)
M8 (Клеммная колодка
электропитания)
5,5 - 7,3
M8 (Заземление)
M4 (X2M) 2,39 - 2,91
M3,5 (X3M) 0,79 - 0,97
(A1P)
C
Q2
(A5P)
B
Q1
A
ɉɪɨɜɨɞɤɚɞɥɹɩɟɪɟɞɚɱɢ
ɜɦɭɥɶɬɢɫɢɫɬɟɦɟ
ɡɚɤɪɟɩɢɬɟɩɪɨɜɨɞɤɭɧɚ
ɩɨɥɢɦɟɪɧɵɣɡɚɰɟɩɫɩɨɦɨɳɶɸ
ɡɚɠɢɦɚɩɪɢɤɪɟɩɥɟɧɧɨɝɨ
ɤɧɚɪɭɠɧɨɦɭɚɝɪɟɝɚɬɭ
ɩɪɢɨɛɪɟɬɚɟɬɫɹɩɨɦɟɫɬɭ
ɭɫɬɚɧɨɜɤɢ
ɋɢɥɨɜɨɣ
ɩɪɨɜɨɞ
ɂɡɨɥɢɪɭɸɳɢɣɪɭɤɚɜ
Ɉɛɠɢɦɧɚɹɤɥɟɦɦɚ
ɋɪɟɡɚɧɧɚɹɫɟɤɰɢɹ
Ʉɨɥɩɚɱɤɨɜɚɹɲɚɣɛɚ
Ɉɛɠɢɦɧɚɹɤɥɟɦɦɚ
8
11
12
13
15
16
9
6
X1M
X1M
X3M
A5P
A1P
X2M
14
3
1
2
10
5
4
7
13
14
