LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
4

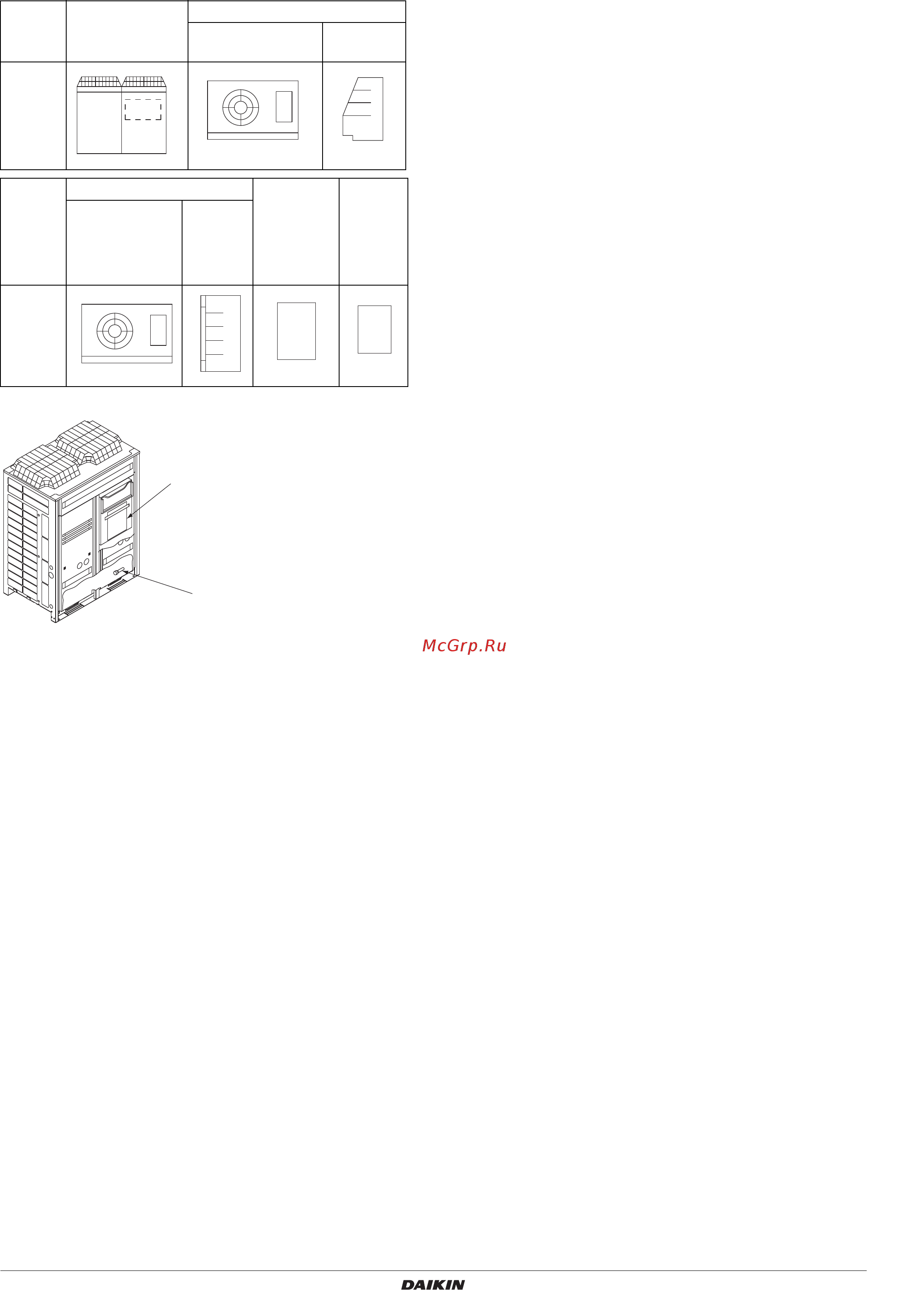

2-4 Пример конфигурации системы
1 Инструкция по эксплуатации
2 Инструкция по монтажу
3 Зажимы
4 Дополнительные трубки (Установлены на нижней раме)
2-5 Ограничения внутреннего агрегата
• Установите механический термостатический расширительный
клапан R410A на каждый внутренний блок.
• Изолируйте блок чувствительного элемента механического
термостатического расширительного клапана.
• Установите электромагнитный клапан R410A (максимальное
операционное дифференциальное давление 3,5 MPa [35 бар]
или более) со стороны первого контура механического
термостатического расширительного клапана, описанного
выше на каждом внутреннем блоке.
• Установите фильтр со стороны первого контура
электромагнитного клапана
, описанного выше на каждый
внутренний блок. Определите номер ячейки фильтра,
на основании размера, определенного электромагнитным
клапаном и используемым механическим термостатическим
расширительным клапаном.
• Направьте канал к внутреннему теплообменнику блока так,
чтобы движение хладагента направлялось сверху вниз.
• При установке большого количества внутренних блоков,
убедиться, что они установлены на одном уровне.
• Используйте либо
размораживание в нерабочий период цикла
или размораживание электрообогревателем, в качестве вида
размораживания. Модели с размораживанием горячим газом
использовать нельзя.
•
Убедитесь в том, что общий внутренний объем внутренних
агрегатов, подсоединенных к кондиционеру не превышает 80 л.
• Начиная с температуры снаружи 32°C, общая мощность
внутреннего агрегата должна составлять 50% или более от
мощности наружного агрегата.
3. ВЫБОР МЕСТА УСТАНОВКИ
Выберите место для установки, удовлетворяющее следующим
условиям. Получите разрешение клиента.
1. На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
2. Чиллер должен быть размещен так, чтобы выходящий из него
поток воздуха и издаваемый им шум не беспокоили
окружающих.
3. Основание, на котором устанавливается чиллер, должно быть
достаточно прочным, чтобы выдержать его вес, и ровным,
чтобы исключить возникновение излишних шумов и вибрации.
4. Длина трубопровода между наружным блоком и внутренним
блоком не могут превышать допустимую длину трубопровода.
(см. раздел "6. ТРУБКИ ДЛЯ ХЛАДАГЕНТА" на странице 8)
5. Места, где клапан всасывания блока и клапан выхода вообще
не обращены в сторону ветра.
Ветер, направленный непосредственно на клапаны
всасывания или выхода, будет препятствовать работе блока.
В случае необходимости установите какое-либо заграждение,
чтобы оградить от ветра.
6. Вокруг чиллера должно быть достаточно места для про
ведения сервисного обслуживания и свободной циркуляции
воздуха.
(См. "Примеры пространства для установки" на странице 4
для минимальных требований по пространству.)
Примеры пространства для установки
• Требование к пространству для установки, показано на
следующем рисунке, является эталоном для процесса
охлаждения, когда наружная температура 32°C.
Если
расчетная наружная температура превышает 32°C или
тепловая нагрузка, превышает максимальную емкость во всем
наружном блоке, займите еще большее место на входе,
показанное на следующем рисунке.
• Во время монтажа, установите блоки, используя наиболее
подходящий из образцов, показанных на следующем рисунке
для рассматриваемого размещения, учитывающий
передвижение людей и ветер.
• Если количество установленных блоков
больше, чем показано
на образце на следующем рисунке, установите блоки, таким
образом, чтобы не было коротких замыканий.
• Что касается пространства перед блоком, при установке
блока, рассчитайте пространство необходимое для местной
трубки для хладагента.
• Если не применяются условия эксплуатации как на
следующем рисунке, свяжитесь с Вашим дилером или
непосредственно с Daikin.
Наи-
мено-
вание
Наружный
агрегат
Внутренний агрегат
Охладитель
блока
Витрина
Форма
Наиме-
нование
Внутренний агрегат
Панель
управления
(Разморажи-
вание)
Панель
преду-
преди-
тельной
сигнали-
зации
Охладитель
блока
Витрина
Форма
1, 2, 3
4
LREQ15, LREQ20
