LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
14

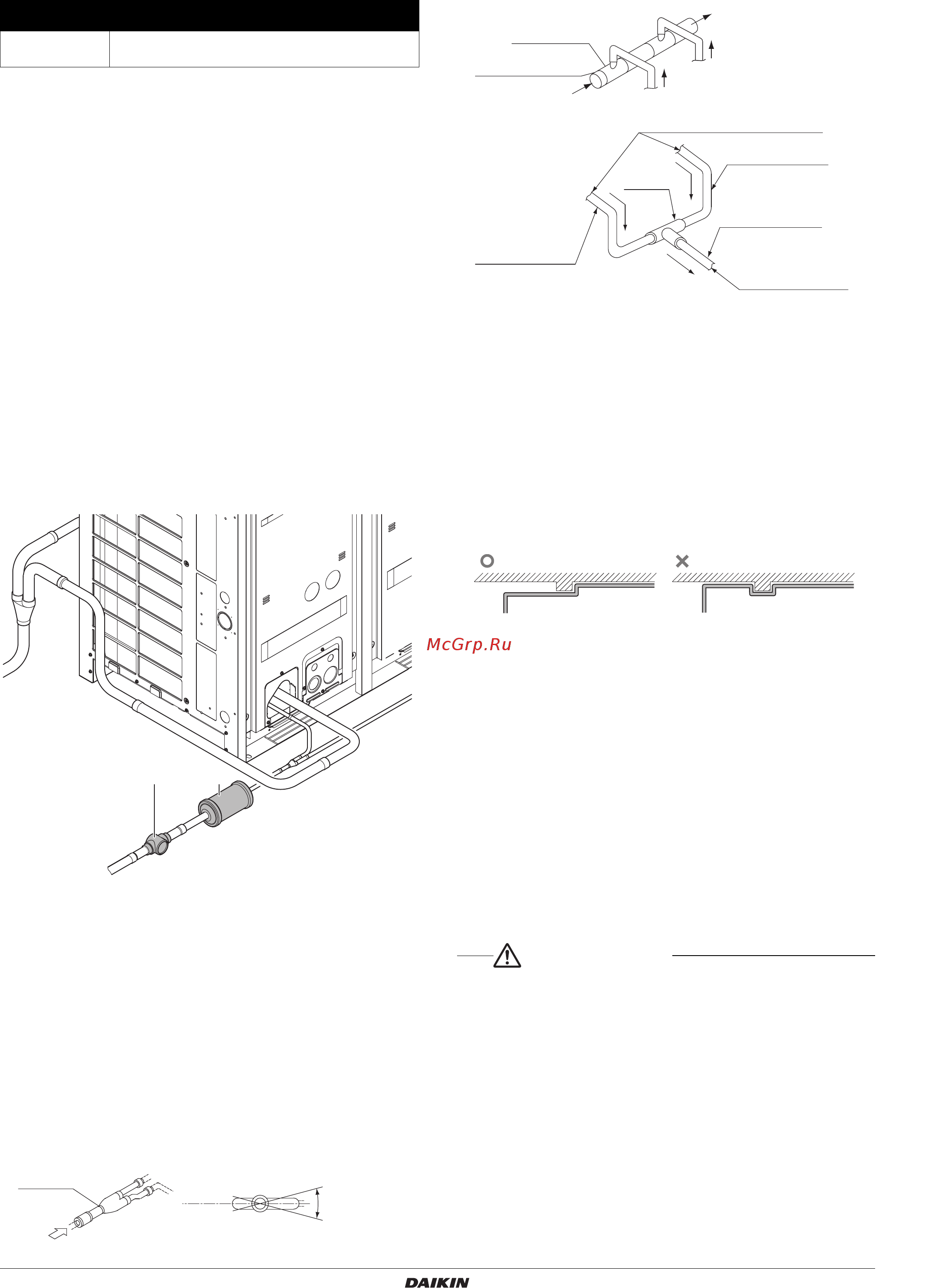

Монтаж осушителя
Выберите осушитель из следующей таблицы:
• По возможности установите осушитель горизонтально.
• Установите осушитель как можно ближе к наружному агрегату.
• Снимите колпачок осушителя непосредственно перед пайкой
(чтобы предотвратить поглощение содержащейся в воздухе
влаги).
• Выполняйте инструкции из руководства по эксплуатации
осушителя относительно пайки осушителя.
• Восстановите любое выгорание краски осушителя
после
пайки. Свяжитесь с изготовителем за дополнительной
информацией по краске для восстановления покрытия.
• Направление потока определяется для какого-либо типа
сушилки.
Установите направление потока согласно руководству
по эксплуатации сушилки.
• Установите осушитель на основной жидкостной линии.
Монтаж смотрового стекла
•
Смотровое стекло поставляется в комплекте для
соединения трубопроводов нескольких наружных агрегатов.
•
Установите смотровое стекло между осушителем и
внутренним агрегатом как можно ближе к наружному агрегату.
• Убедитесь в том, что смотровое стекло легкодоступно.
• Установите смотровое стекло на основной жидкостной
линии.
• Во время пайки для охлаждения стеклянной части
смотрового стекла используйте влажную ткань.
a Смотровое стекло
b Осушитель
Меры предосторожности для трубопровода
Выполните разводку трубопровода с учетом следующих условий.
• Во время разводки жидкостного трубопровода используйте
T-образные или Y-образные
тройники и проложите их
горизонтально. Это предотвратит неравномерный поток
хладагента.
• Во время разводки газового трубопровода используйте
T-образные тройники и располагайте их так, чтобы разводка
трубопровода была расположена выше трубопровода
магистрали (см. рис. ниже). Это предотвратит остановку
охлаждающего масла во внутреннем блоке во время простоя.
• Используйте Y-соединения для жидкостной отводки
хладагента и разместите отводку трубопровода
горизонтально.
• Используйте T-образное соединение для разводки
газообразного хладагента и соедините от верхней точки
главного трубопровода.
• Удостоверьтесь, что горизонтальная часть газового
трубопровода наклоняется вниз к наружному блоку
(см. рис. выше).
• Если наружный блок располагается выше, установите сифон
на газовой трубе с интервалами 5 м от
наружного блока. Это
гарантирует спокойное возвращение масла в трубопроводе
наклоненном вверх.
Газопровод
• Удостоверьтесь, что горизонтальная часть газового
трубопровода наклоняется вниз к наружному агрегату.
• Чтобы предотвратить удерживание масла, не допускайте
образования сифона на горизонтальном участке газового
трубопровода.
7. МЕСТНАЯ ПРОВОДКА
Подрядчикам по электротехнике
• Проконтролируйте установку выключателя тока утечки
заземления. Продукт включает инверторное оборудование.
Чтобы предотвратить работу размыкателя утечки на землю
со сбоями, удостоверьтесь, что размыкатель утечки на землю
выдерживает помехи на несущей частоте.
• Не эксплуатируйте кондиционер, пока не выполнена работа
по разводке трубопровода для хладагента или ином случае
компрессор выйдет из строя.
• Не снимайте
электрические детали, такие как термисторы или
датчики, при соединении проводов источника питания или
проводов передачи. Компрессор может выйти из строя, если
кондиционер эксплуатируется со снятыми электрическими
деталями.
ПРЕДОСТЕРЕЖЕНИЕ
• Монтаж электропроводки и других электрических компонентов
системы должен выполняться только аттестованным
электриком в строгом соответствии с общеевропейскими
и национальными стандартами и правилами.
• Для питания системы необходима отдельная цепь силового
электропитания. Не допускается подключение к
электрической цепи, которая уже питает другие потребители.
• Не устанавливайте фазокомпенсаторный конденсатор.
Поскольку агрегат оборудован инвертором, установка
фазокомпенсаторного конденсатора не только ухудшит
коэффициент мощности, но и может стать причиной
ненормального нагрева конденсатора из-за
высокочастотных волн.
• Возобновите монтаж проводов только после блокирования
всего электропитания.
• Всегда заземляйте провода в соответствии с действующими
местными и государственными нормативами.
Модель
Требуемый наполнитель осушителя
(рекомендуемый тип)
LREQ15-20 550 г (100% эквивалент молекулярного сита)
(48-DM: производитель Danfoss)
ba
<ɨɛɪɚɡɧɵɣɬɪɨɣɧɢɤ
A
ȼɢɞɩɨɫɬɪɟɥɤɟȺ
ɢɥɢ
ɦɟɧɶɲɟ
Ƚɨɪɢɡɨɧɬɚɥɶɧɚɹ
ɩɨɜɟɪɯɧɨɫɬɶ
Ɉɫɧɨɜɧɵɟ
ɬɪɭɛɨɩɪɨɜɨɞɵ
Ɍɨɛɪɚɡɧɨɟ
ɫɨɟɞɢɧɟɧɢɟ
Ɍɨɛɪɚɡɧɨɟ
ɫɨɟɞɢɧɟɧɢɟ
ȼɵɩɨɥɧɢɬɟɭɤɥɨɧ
ɬɪɭɛɨɩɪɨɜɨɞɚɜɧɢɡ
Ɉɫɧɨɜɧɵɟɬɪɭɛɨɩɪɨɜɨɞɵ
ȼɵɩɨɥɧɢɬɟɭɤɥɨɧ
ɬɪɭɛɨɩɪɨɜɨɞɚɜɧɢɡ
Ɋɚɡɜɨɞɤɚ
ɬɪɭɛ
ȼɵɩɨɥɧɢɬɟɭɤɥɨɧ
ɬɪɭɛɨɩɪɨɜɨɞɚ
ɜɧɢɡ
Ɋɚɡɜɨɞɤɚɬɪɭɛ
ɋɬɨɪɨɧɚɜɧɟɲɧɟɝɨ
ɛɥɨɤɚ
ȼɧɭɬɪɟɧɧɹɹɫɬɨɪɨɧɚɛɥɨɤɚ
