LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
Руководство по монтажу
10

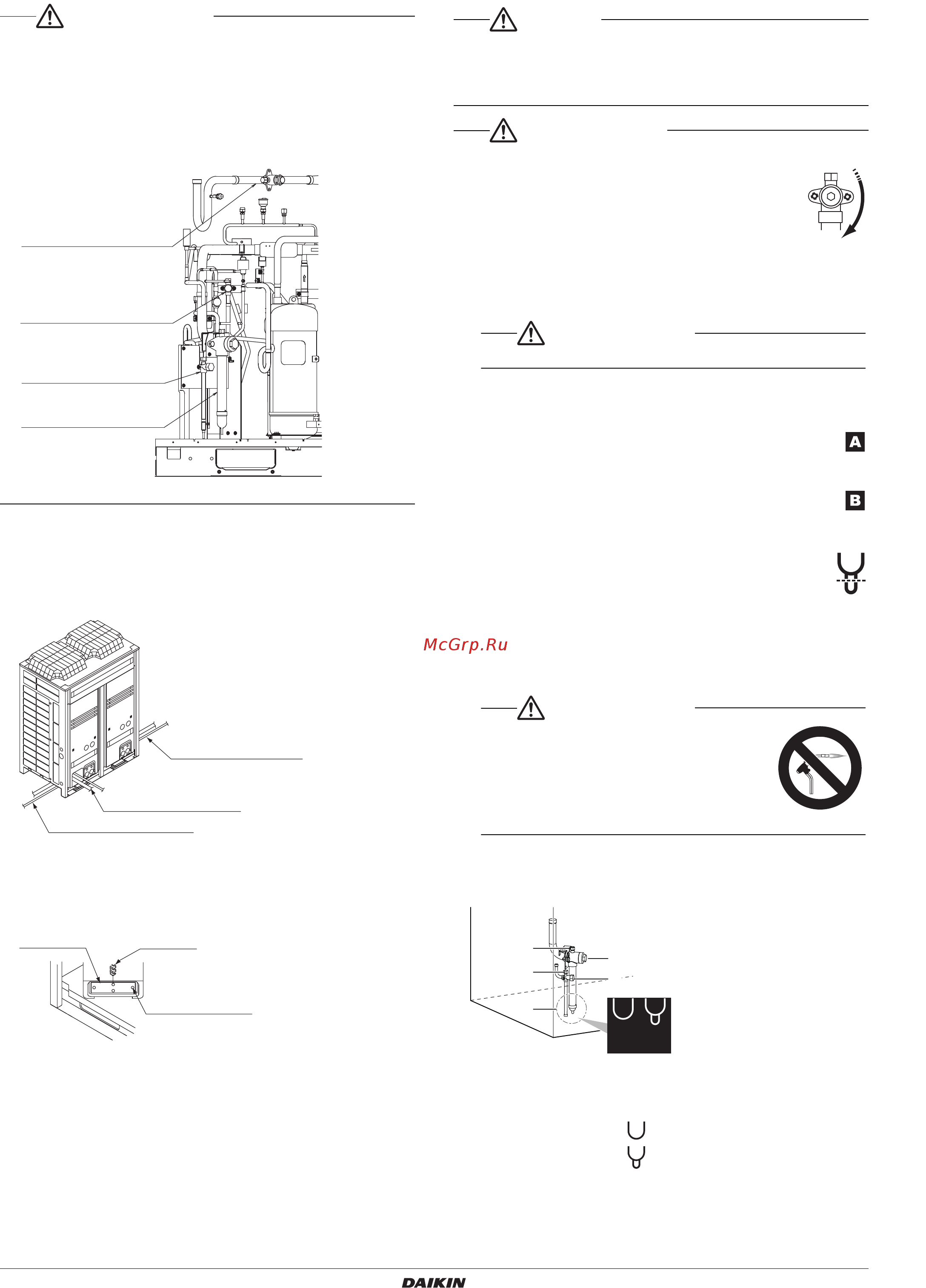

6-4 Соединение труб трубопровода хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• В дополнение к газовым и жидкостным запорным клапанам,
этот блок имеет запорный клапан для обслуживания
(см. диаграмму ниже).
• Не управляйте запорный клапан для обслуживания*.
(Заводская установка запорного клапана для обслуживания -
"открыто." Во время работы всегда оставляйте этот клапан
в положении открыто. Работа блока с клапаном в закрытом
положении может
вызвать сбой компрессора.)
1. Направления для вывода трубок
Местный межблочный трубопровод может быть соединен
вперед или в стороны (выведен через дно) как показано
на следующем рисунке.
При прохождении через дно, используйте пробитое отверстие
в нижней кронштейне.
Меры предосторожности при освобождении выбивных
отверстий
• Откройте пробитое отверстие в основании кронштейна
высверлив 4 углубления вокруг него с помощью 6 мм биты.
• Обеспечьте сохранность корпуса
• После выбивания отверстий мы рекомендуем, чтобы вы
убрали все заусенцы и окрасили их используя краску для
восстановления для предотвращения ржавчины.
• При прохождении электропроводки через пробитые отверстия,
предохраните электропроводку с помощью изоляционной
трубки или втулок, убедитесь, что электропроводка не
повреждена.
2. Снятие сплющенной трубки
ВНИМАНИЕ
Не допускается снимать сплющенные края пайкой.
Нарушение нижеприведенных инструкций может привести
кпорче имущества или травмам, вплоть до серьезных
в зависимости от обстоятельств.
ПРЕДОСТЕРЕЖЕНИЕ
Для удаления сплющенных труб следуйте следующей процедуре:
1 Снимите с запорного вентиля крышку и убедитесь,
что он полностью закрыт.
2 Подсоедините зарядный шланг к сервисным портам всех
запорных вентилей.
3 Используя установку по сбору фреона, удалите газ и масло
из сплющенных труб.
4 После того, как газ и масло были удалены из сплющенных
труб
, отсоедините зарядный шланг и закройте сервисный
порты.
5 Если нижняя часть сплющенных труб выглядит как деталь
на нижнем рисунке, следуйте инструкциям для шагов 7+8
процедуры.
Если нижняя часть сплющенных труб выглядит как деталь
на нижнем рисунке, следуйте инструкциям для шагов 6+7+8
процедуры.
6 Отрежьте нижнюю часть меньшей сплющенной трубы,
используя подходящий инструмент (например,
труборез, острогубцы, ...), так чтобы открылось
пересечение, и если удаление масла не было
выполнено полностью, дождитесь, пока стекут остатки масла.
Подождите, пока стечет все масло.
7 Отрежьте труборезом сплющенные трубы чуть выше места
припоя или отметки при отсутствии места припоя.
8 В случае, если удаление масла не было выполнено
полностью, подождите, пока все
масло стечет, и только после
этого продолжайте соединение трубопроводов.
1 Сервисное отверстие
2 Запорный вентиль
3 Место отреза трубы чуть выше места припоя или отметки
АСплющенные трубы
ВСплющенные трубы
Ȼɨɤɨɜɨɣɠɢɞɤɨɫɬɧɵɣɡɚɩɨɪɧɵɣ
ɤɥɚɩɚɧɩɨɫɬɚɜɥɹɟɬɫɹɫ
ɫɟɪɜɢɫɧɵɦɨɬɜɟɪɫɬɢɟɦ
Ȼɨɤɨɜɨɣɝɚɡɨɜɵɣɡɚɩɨɪɧɵɣ
ɤɥɚɩɚɧɩɨɫɬɚɜɥɹɟɬɫɹɫ
ɫɟɪɜɢɫɧɵɦɨɬɜɟɪɫɬɢɟɦ
Ɂɚɩɨɪɧɵɣɤɥɚɩɚɧ
ɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɇɟɷɤɫɩɥɭɚɬɢɪɨɜɚɬɶ
ɇɟɷɤɫɩɥɭɚɬɢɪɨɜɚɬɶ
Ɂɚɩɨɪɧɵɣɤɥɚɩɚɧ
ɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɉɨɞɫɨɟɞɢɧɟɧɢɟɫɥɟɜɚ
ɋɨɟɞɢɧɟɧɢɟɫɩɟɪɟɞɢ
ɉɨɞɫɨɟɞɢɧɟɧɢɟ
ɫɩɪɚɜɚ
ɋɜɟɪɥɨ
ȼɨɝɧɭɬɨɟɫɟɱɟɧɢɟ
ɦɟɫɬɚ
ɉɪɨɛɢɬɨɟɨɬɜɟɪɫɬɢɟ
ПРЕДОСТЕРЕЖЕНИЕ
Не выпускайте газы в атмосферу.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается снимать сплющенные
края пайкой.
AB
2
1
1
3
2
