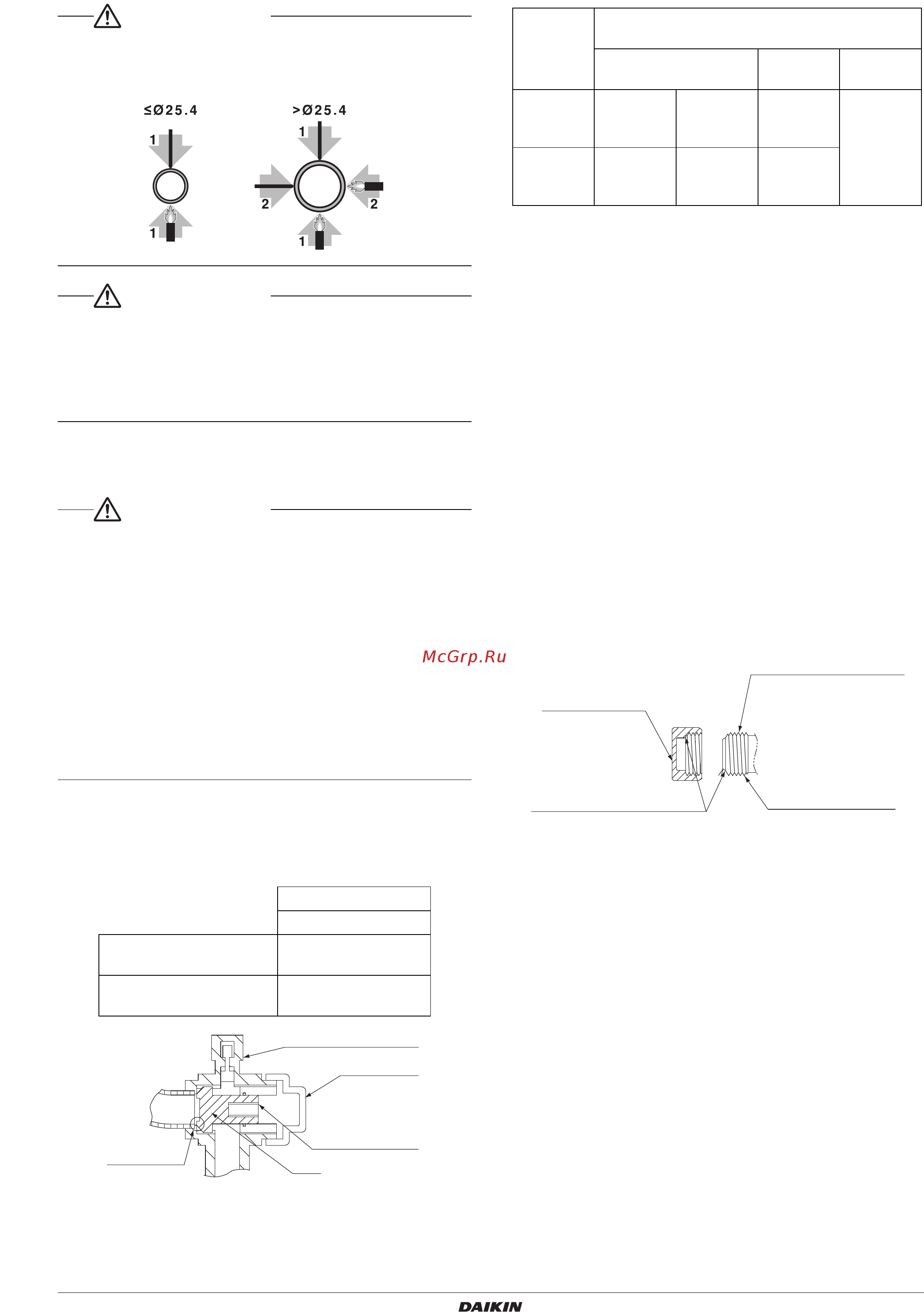

Руководство по монтажу
11
LREQ15+20B7Y1R
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4P360438-1B – 2014.01
ПРЕДОСТЕРЕЖЕНИЕ
Меры предосторожности при соединении частей трубопровода.
• Выполните пайку у газового запорного клапана прежде,
чем делать пайку в жидкостном запорном клапане.
• Подавайте паечные материалы, как показано на рисунке.
ПРЕДОСТЕРЕЖЕНИЕ
• При прокладке трубопровода необходимо использовать
прилагаемые вспомогательные трубы.
• Следите, чтобы трубы не касались других труб, нижней или
боковой панелей. Обязательно необходимо закрыть трубы
соответствующей изоляцией, особенно при нижнем и боковом
соединениях, для предотвращения контакта с корпусом.
Метод работы запорных клапанов
Следуйте инструкциям приведенным ниже, при управлении
каждым запорным клапаном.
ПРЕДОСТЕРЕЖЕНИЕ
• Не открывайте запорный клапан до тока пор пока,
определенные в "8-3 Проверка устройства и условий
установки" не будут выполнены.
Не оставляйте запорный клапан открытым, без включения
питания, иначе хладагент может быть конденсироваться
в компрессоре и изоляция главной цепи источника питания
может ухудшится.
• Обязательно используйте специальный инструмент для
управления запорным клапаном. Запорный
клапан не
относится к опрделенному типу. Чрезмерная приложенная
сила может сломать клапан.
• Используйте заправочный шланг используя сервисное
отверстие.
• Удостоверьтесь, что нет утечки хладагента после закрепления
пробки клапана и крышки.
Момент затяжки
Сверьте со следующей таблицей размеры запорных клапанов,
встроенных в каждую модель и значения момента закрепления
соответствующих запорных клапанов.
Размеры запорного клапана
Порядок открывания
1. Снимите пробку клапана и поверните вал против часовой
стрелки ключом для шестигранной гайки.
2. Поверните вал до ограничителей вала.
3. Затяните надежно пробку клапана
. Обратитесь
квышеупомянутой таблице, чтобы узнать момент
затяжки согласно размеру.
Порядок закрывания
1. Снимите пробку клапана и поверните вал по часовой стрелке
ключом для шестигранной гайки.
2. Затяните вал, до тех пор пока вал не войдет
в соприкосновение с уплотняющей деталью клапана.
3. Затяните надежно пробку клапана. Обратитесь к
вышеупомянутой таблице, чтобы узнать момент затяжки
согласно размеру.
Меры предосторожности при обращении с пробкой клапана
• Будьте осторожны, чтобы не повредить уплотняющую деталь.
• Во время установки пробки клапана примените к винтовой
резьбе средство для фиксации винта.
• Не применяйте средство для фиксации винта (для
использования конусной гайки) к изолируемой детали.
• Убедитесь, что надежно затянули пробку клапана после
работы клапана. Обратитесь к "Метод работы запорных
клапанов" на странице 11 для получении информации
омоменте затяжки клапана.
LREQ
LREQ15-20
Боковой жидкостный
запорный клапан
Ø12,7
Боковой газовый
запорный клапан
Ø31,8
Ɉɬɜɟɪɫɬɢɟɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɉɪɨɛɤɚɤɥɚɩɚɧɚ
ɒɟɫɬɢɝɪɚɧɧɨɟɨɬɜɟɪɫɬɢɟ
ȼɚɥ
ɍɩɥɨɬɧɹɸɳɚɹ
ɱɚɫɬɶ
Размеры
запорного
клапана
Момент затяжки (Н•м) (закрывается против
часовой стрелки)
Корпус (корпус клапана)
Пробка
клапана
Сервисный
порт
Ø12,7 8,1~9,9
Шестигран-
ный гаечный
ключ: 4 мм
18,0~22,0
11,5~13,9
Ø31,8 26,5~29,4
Шестигран-
ный гаечный
ключ: 10 мм
44,1~53,9
ɉɪɨɛɤɚɤɥɚɩɚɧɚ
Ɂɚɩɨɪɧɵɣɤɥɚɩɚɧ
Ⱦɟɬɚɥɶɤɪɟɩɥɟɧɢɹ
ɤɪɵɲɤɢɤɥɚɩɚɧɚ
ɇɟɩɪɢɦɟɧɹɣɬɟɫɪɟɞɫɬɜɨɮɢɤɫɚɰɢɢɪɟɡɶɛɵ
ɍɩɥɨɬɧɹɸɳɚɹɱɚɫɬɶ
ɉɪɢɦɟɧɢɬɟɫɪɟɞɫɬɜɨ
ɮɢɤɫɚɰɢɢɪɟɡɶɛɵ
ȼɢɧɬɨɜɚɹɪɟɡɶɛɚ
